起重机吊钩三维结构设计模型

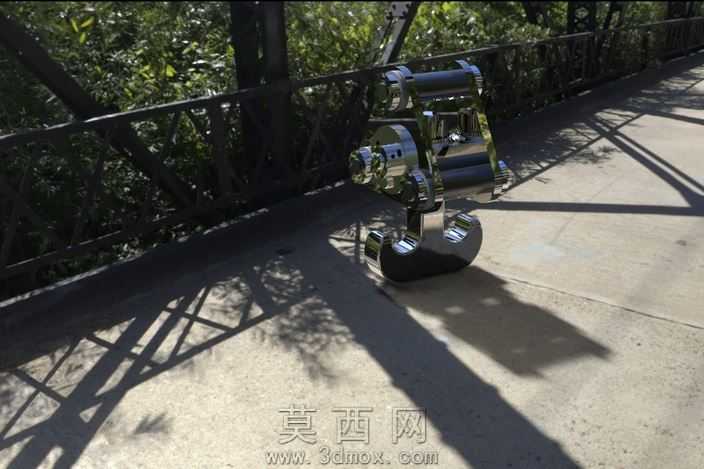

本模型为起重机配套使用的双钩式吊钩组件，采用Pro/Engineer Wildfire5.0完成全参数化三维建模，建模过程严格遵循起重机械吊钩的设计规范，对吊钩的钩体曲率、承重截面、连接轴孔、滑轮组装配位等关键结构进行1:1等比例还原，确保各部件尺寸公差符合起重配件的装配要求。模型构建过程中，首先通过草绘绘制吊钩的纵向承重截面轮廓，利用可变截面扫描生成钩体的基础实体，针对钩头的承重接触面做圆角过渡处理，避免应力集中问题，同时对钩体与上部滑轮架的连接销轴孔做同轴度约束，保证后续装配时的配合精度。上部滑轮架部分采用实体拉伸与切除特征完成架体构建，对滑轮安装位的轴承配合面做精确尺寸标定，添加了滑轮挡圈、销轴锁止位等细节结构，还原真实吊钩组件的装配逻辑。材质渲染阶段，针对金属部件采用高反光铬钢材质，调整材质的反射率、粗糙度参数，模拟经过精加工抛光的金属吊钩表面质感，在户外自然光渲染场景下，通过添加环境光遮蔽、全局光照效果，还原金属部件在自然光下的阴影投射与反光效果，让渲染成品具备真实的金属质感与场景氛围感。设计思路上，该双钩结构相比单钩吊钩具备更大的承重载荷能力，双钩对称分布的结构可平衡起吊过程中的重物偏载问题，钩体截面采用渐变式设计，在承重最大的钩弯位置加大截面厚度，在钩尖位置做收窄处理，兼顾结构强度与部件轻量化需求，上部滑轮架的多滑轮设计可适配钢丝绳的多倍率穿绕，满足大吨位起重作业的受力需求。模型同时导出了STEP、IGES等通用三维格式，可兼容多数主流三维设计软件，方便后续进行有限元受力分析、工程图导出或是起重设备的整体装配模拟使用，模型各部件均做了独立的实体分组，可单独拆解查看单个零件的结构细节，也可完成整体装配的干涉检查，验证各部件在运动过程中的配合间隙是否符合设计要求。
