沥青拌合站用小型回转干燥滚筒结构

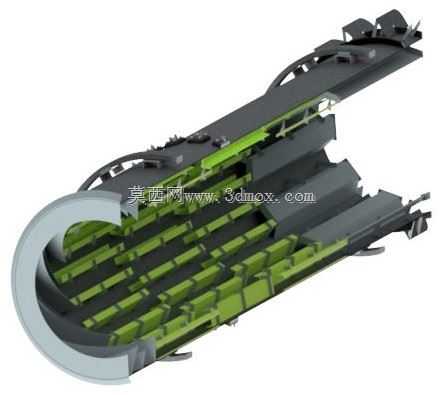

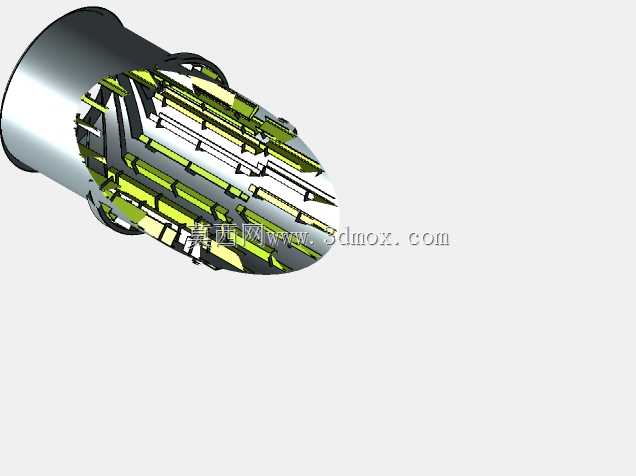

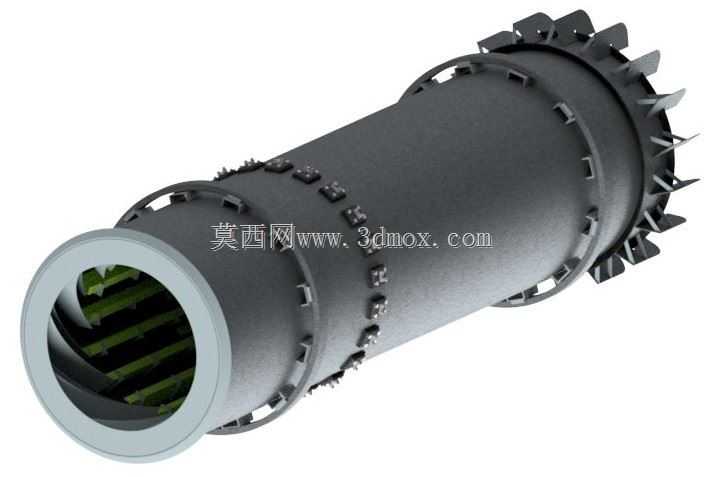

　　在沥青混合料拌合生产的现场工况里，骨料烘干环节是决定成品料质量的核心工序之一，这套小型干燥滚筒结构，正是针对中小型移动式拌合站、小型沥青再生站点的紧凑布局需求开发的核心热工部件。不同于大型固定式拌合站所用的大直径长滚筒，该结构在设计之初就瞄准了场地受限、转场频繁的作业场景，整体采用单筒回转式结构，筒体外周布置的多道加强箍圈，既承担了滚筒运转时的径向载荷传递，也为滚圈、齿圈的安装预留了精准的定位基准，避免长期高温运转下筒体出现径向变形。从功能实现逻辑来看，滚筒进料端采用大口径喇叭口导料结构，能够顺畅承接皮带输送机输送来的冷骨料，减少进料撒料问题；筒体内壁沿轴向分段布置的扬料板，采用交错角度排布设计，在滚筒低速回转过程中，

　　能够将进入筒内的骨料不断扬起、撒落，形成均匀的料幕，让燃烧器输出的热烟气能够与骨料充分接触，最大化热交换效率，同时避免骨料出现局部过热焦糊的问题。筒体出料端布置的带角度导料叶片，能够将烘干完成的热骨料顺畅导向出料口，配合端部的密封结构，减少筒内热量外泄与粉尘外溢，满足现场作业的环保要求。在安装边界的考量上，该滚筒的支撑点位完全匹配小型拌合站的机架安装尺寸，两端的支撑滚圈位置、传动齿圈的安装位都经过同轴度校核，安装时只需将托轮组件调整至对应水平度，即可保证滚筒运转的平稳性，无需额外加工适配接口。筒体上沿周向布置的多组挡料结构，能够在滚筒倾斜安装的状态下，控制骨料在筒内的停留时间，保证不同粒径的骨料都能达到设定的烘干温度，

　　避免出现细料过烘、粗料烘干不足的问题。不同于Teltomat或Benninghoven同类型设备的大尺寸结构，该干燥滚筒在保证烘干效率的前提下，压缩了整体长度与直径，整体重量更轻，转场运输时无需拆解即可整体吊装，非常适合小型养护工程、临时沥青拌合点的作业需求。从结构设计的细节来看，筒体板材选用耐高温耐磨钢材，扬料板采用可更换的螺栓连接结构，长期作业出现磨损后，无需整体更换筒体，只需拆开连接螺栓更换对应段的扬料板即可，大幅降低后期维护成本。筒体两端的密封采用摩擦式密封结构，能够自动补偿筒体运转时的轴向窜动间隙，始终保持密封面的紧密贴合，减少冷风漏入导致的热效率损失。在实际选型匹配时，

　　该滚筒的处理能力适配每小时10-15吨的小型拌合站产能，热烟气在筒内的流速经过校核，既保证热交换充分，也不会因流速过快带走过多细骨料，造成成品料级配波动。滚筒的安装倾角控制在3-5度范围内，通过调整转速即可微调骨料在筒内的停留时间，适配不同含水率的骨料烘干需求，比如雨季骨料含水率较高时，可适当降低转速延长烘干时间，保证出料含水率满足拌合要求。筒体外部的加强筋沿轴向均匀布置，能够抵消高温下筒体的热胀冷缩应力，避免长期高温运转出现筒体弯曲变形，延长设备整体使用寿命。
