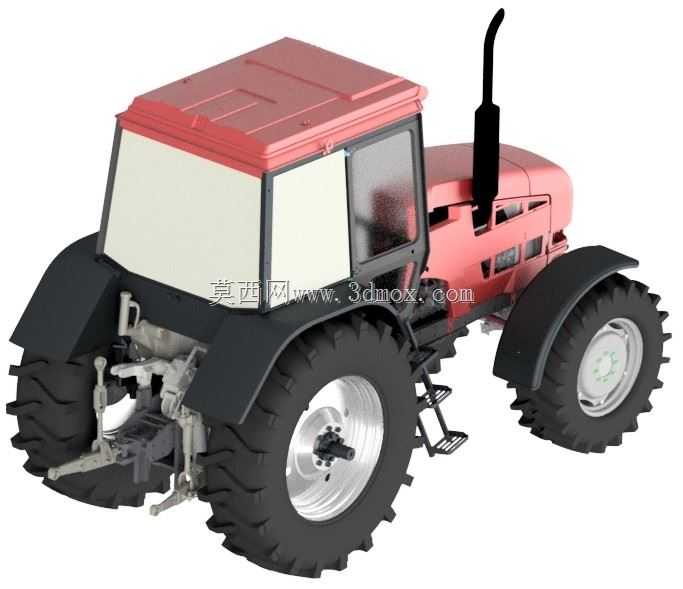

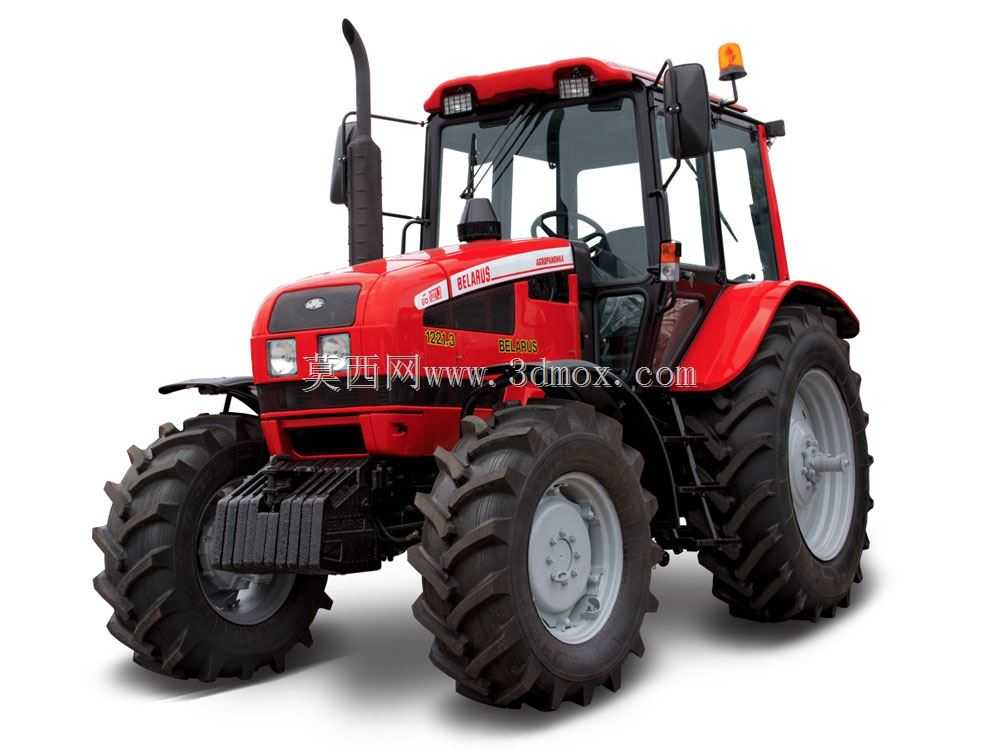

MTZ1221.3轮式农用拖拉机结构设计

　　这款轮式拖拉机的三维结构设计，首先围绕大田块规模化农业生产的核心场景展开，适配东北、西北等区域的连片耕地作业需求，可配套犁耕、旋耕、播种、秸秆还田等多种农机具完成耕整地作业，也能挂载拖车完成农资、农产品的田间转运，在牧区还可承担饲草收割、物料转运的相关作业，动力输出接口的布局充分考虑了不同属具的安装兼容性，避免了部分机型接口位置不合理导致的属具干涉问题。从功能特性来看，整机采用四轮驱动布局，前后轮采用大尺寸深花纹农用轮胎，胎纹深度和排布角度经过针对性设计，在泥泞耕地、松软沙土地的通过性表现突出，能减少作业过程中的打滑陷车概率；封闭驾驶室的结构设计充分考虑了田间作业的长时间使用需求，驾驶室框架采用型钢焊接成型，

　　玻璃安装位置预留了足够的视野角度，驾驶员可清晰观察前方作业机具的工作状态以及后轮的行驶轨迹，减少作业过程中的视野盲区。设计过程中，首先确定了整机的动力传递路径，发动机前置布局通过离合器连接变速箱，分动箱将动力分别传递至前后驱动桥，同时预留独立的动力输出轴，可在车辆行驶状态下为配套农机具提供稳定的动力输出；前桥采用摆动式支撑结构，允许前轮在起伏不平的田面有一定的上下摆动量，保证四个车轮在非平整地面都能获得足够的附着力，避免单轮悬空导致的动力损失。外形尺寸方面，整机长度控制在适配常规农村道路通行的范围内，宽度满足中耕作业的垄距通行要求，高度考虑了常规农机库的进出限制，排气管、警示灯等顶部突出部件的安装位置都做了边界校核，避免在低矮棚室、

　　林间作业时发生碰撞；前后配重的安装位置经过重心校核，保证挂载重型农机具时整机前后轴荷分配合理，不会出现翘头、转向过重的问题。底盘部分的结构设计充分考虑了田间作业的维护便利性，油底壳、变速箱放油口的位置预留了足够的操作空间，日常更换机油、齿轮油时无需拆卸过多外围覆盖件；燃油箱布置在驾驶室侧下方，容量满足连续8小时以上作业的续航需求，加油口位置避开了易被秸秆、泥土堵塞的区域，减少田间作业时的加油操作阻碍。覆盖件的设计兼顾了散热需求和防护性能，前脸格栅的通风面积经过匹配计算，保证发动机在大负荷作业时的散热效率，同时格栅间隙可阻挡田间的秸秆碎屑、杂草进入散热片缝隙，减少散热系统堵塞导致的过热问题；侧面覆盖件采用快拆结构，日常检查维护发动机、

　　液压系统部件时可快速拆卸，无需专用工具即可完成常规检查操作。液压系统的管路布局沿着底盘车架的内侧排布，避开了轮胎碾压、机具刮蹭的区域，管路固定点的间距经过合理设置，避免作业过程中管路晃动产生的磨损，液压输出接头的位置统一布置在车尾区域，方便不同属具的管路快速连接，减少接错管路的概率。转向系统采用液压助力结构，转向力矩经过匹配调校，在低速田间作业时转向轻便，在公路转场行驶时又有足够的路感，不会出现转向过于灵敏导致的行驶不稳问题；制动系统采用四轮独立制动结构，可根据作业需求选择单轮制动辅助转向，在狭窄地块掉头时可减小转弯半径，提升小地块的作业灵活性。
