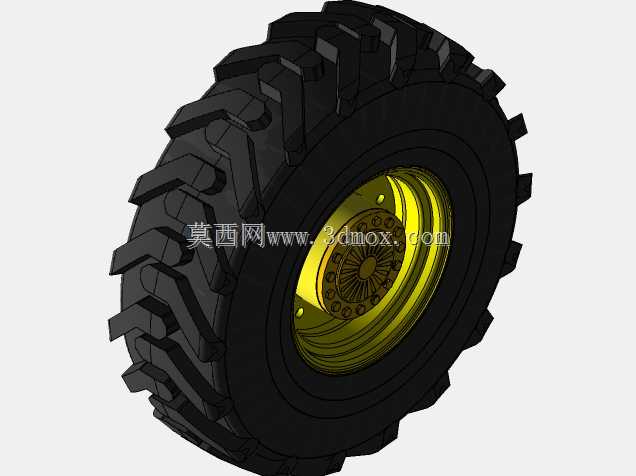

RC1/14比例前装载机仿真轮胎结构设计

　　在比例仿真工程设备模型的行走系统设计中，轮胎作为直接接触模拟路面的核心部件，其结构还原度、尺寸匹配度直接决定了模型的行走通过性与外观仿真度，这款适配1/14比例前装载机的轮胎设计，完全参照真实小型工程装载机的行走轮参数做等比例缩放，兼顾了静态展示的细节还原与动态行走的性能需求。

　　从实际应用场景来看，这类比例轮胎主要面向RC工程模型改装、静态仿真模型拼装、教学演示教具制作等领域，不同于普通民用车辆模型轮胎，装载机作业场景多为非铺装的砂石、泥土、施工废料路面，即便是比例模型，也需要复刻真实轮胎的抓地结构与承载特性，才能在模拟作业场景中完成推铲、重载行走等动作，不会出现打滑、侧倾、轮辋脱开等问题。

　　设计过程中首先确定了整体的安装边界：轮辋的安装定位孔完全匹配1/14比例前装载机的原厂驱动桥输出法兰，中心定位止口的公差控制在0.1mm以内，装配时无需额外打磨修改即可直接卡入桥端法兰，轮辋与轮胎的配合面设计了一圈环形凸台，对应轮胎内侧的环形凹槽，装配后可形成过盈配合，即便模型在颠簸路面行走、带载转向时，轮胎也不会从轮辋上松脱，避免出现慢撒气（模型多为实心胎结构，此处指配合松旷导致的轮胎偏摆）的问题。

　　胎面花纹的设计完全参照真实工程装载机的E3类越野花纹做等比例缩放，每一块胎块的拔模角度、边角倒角都和实车轮胎保持一致，胎块的高度占轮胎总厚度的32%，既保证了在模拟砂石路面的抓附能力——胎块可以嵌入模拟路面的颗粒缝隙中提供牵引力，又不会因为胎块过高导致转向时侧向形变量过大，影响模型的行走稳定性。胎侧部分还原了实车轮胎的加强筋结构，在轮胎与轮辋的配合边缘做了加厚处理，模型带载（比如前端铲斗装载模拟砂石配重）时，胎侧的形变量控制在5%以内，不会出现胎侧过度褶皱导致的行走卡顿。

　　轮辋部分采用了分体式设计思路，分为外圈、内圈与中心轮毂三个部分，中心轮毂的辐条结构完全复刻实车轮毂的散热孔与加强筋造型，辐条的厚度做了等比例加强，避免模型跌落或者重载时辐条断裂，轮毂表面的安装螺栓细节做了凸起处理，既提升了外观仿真度，也不会因为细节过薄导致打印或者注塑生产时出现缺料问题。轮辋的中心孔预留了轴承安装位，可以适配标准尺寸的微型滚动轴承，装配后轮胎的转动阻力极小，不会给驱动电机带来额外负载，延长模型的行走续航时间。

　　从尺寸参数的匹配性来看，轮胎的总宽度、外径、轮辋直径完全符合1/14比例前装载机的轮腔空间，转向时轮胎与轮拱、转向拉杆的最小间隙保留了2mm的安全距离，即便轮胎在行走过程中出现小幅跳动，也不会和周边结构发生干涉。轮胎的橡胶材质（模型制作时可选用软胶或者TPU材料）邵氏硬度控制在60A左右，既具备足够的支撑性承载模型前部配重，又有合适的弹性过滤路面颠簸，提升行走时的平顺性。

　　在结构细节的处理上，胎面的每一块花纹都做了圆角过渡，没有尖锐的直角，一方面是还原实车轮胎的生产工艺特征——真实橡胶轮胎的模具花纹都会做圆角处理避免脱模时撕裂，另一方面也避免模型使用过程中尖锐边角划伤操作者，同时提升模具的使用寿命。轮胎的动平衡做了对称设计，胎块的排布采用等距交错布局，高速行走时不会出现偏心抖动，保证模型直线行走的稳定性。

　　不同于普通平路跑车模型的光头胎或者细花纹胎，这款装载机轮胎的花纹沟槽深度足够，在模拟泥泞路面行走时，沟槽可以快速排出附着在胎面的模拟泥浆，不会被泥料填满导致抓地力丧失，完全还原了实车轮胎的自清洁特性。轮辋与轮胎的配合处设计了一圈密封凸缘，如果模型玩家需要改装成充气结构，也可以在内部加装微型气嘴，充入低压空气进一步提升减震效果，不需要额外修改轮胎的主体结构。

　　针对模型改装的需求，轮毂的中心孔位还预留了配重块安装空间，玩家可以根据实际行走需求在轮毂内部加装铅块或者铜块，降低整车重心，提升带载作业时的稳定性，避免前端铲斗举升时出现后倾翻车的问题。整个轮胎的结构拆分完全符合模型生产的工艺要求，不管是采用3D打印制作小批量样件，还是开模做注塑量产，都不需要额外做结构修改，各个部件的拔模角度都控制在合理范围内，没有倒扣结构，生产时脱模顺畅，成品率高。
