四缸发动机排气歧管收集器结构设计

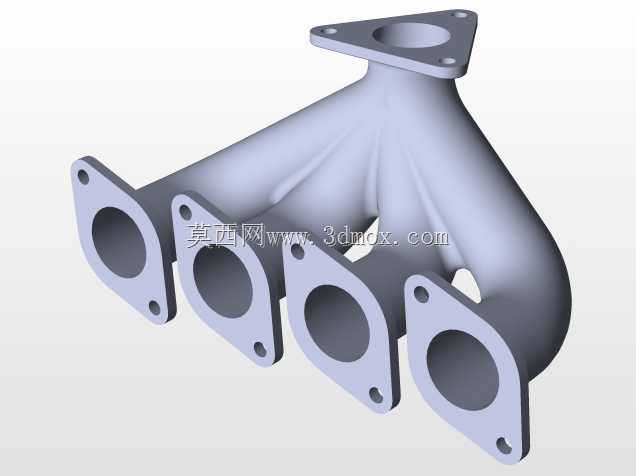

　　在小排量乘用车、轻型商用车的四缸内燃机进排气系统设计中，排气收集器也就是常说的排气歧管，是衔接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气干涉程度、低速扭矩输出特性以及整机NVH表现。这款四缸发动机用排气收集器，采用四合一汇聚式流道结构，四个进气接口分别对应直列四缸发动机的四个气缸排气出口，每个接口都设计了带双安装孔的法兰面，法兰面的平面度公差需要控制在0.1mm以内，保证和气缸盖排气侧结合面的密封性能，避免高温高压排气泄漏引发的功率损失、舱内温度异常升高等问题。四个进气法兰的中心距完全匹配对应机型气缸盖排气口的排布间距，安装孔位的位置度公差严格控制在0.05mm范围内，

　　确保装配时螺栓能够顺利穿入，不会产生额外的装配应力，避免长期高温工况下法兰面变形导致密封失效。流道设计上采用了等长渐变的收敛结构，四个分支流道从进气法兰端出发，顺着气流走向逐步平滑汇聚到顶部的总出口法兰，每个流道的弯折处都采用大圆角过渡，避免出现直角突变造成的排气紊流、局部阻力激增问题，同时尽可能平衡四个气缸到总出口的流道长度，减少各缸排气脉冲之间的相互干涉，让排气脉冲能够更顺畅地推动涡轮增压器叶轮（如果是增压机型），或者直接顺畅排出（自然吸气机型），提升发动机的充气效率。顶部的总出口法兰采用三角形三孔安装结构，对接下游的三元催化器或者涡轮增压器进气口，法兰的密封面同样做了平面度要求，中心通孔的直径匹配总排气流量需求，

　　保证四个气缸的排气能够顺利汇总流出。整个部件的壁厚设计充分考虑了高温排气的热负荷需求，在流道弯折处、法兰衔接位置做了局部壁厚加强，避免长期在800-900℃的高温排气冲刷下出现热变形、开裂问题，同时壁厚的均匀性控制也兼顾了铸造或者3D打印成型的工艺性，避免出现壁厚突变导致的成型缺陷、应力集中问题。在实际装车场景中，这类排气收集器除了承担导流汇聚排气的基础功能外，其结构设计还需要考虑机舱布置的边界限制，整体的外轮廓尺寸需要避开周边的发动机悬置、冷却管路、线束等部件，预留足够的热膨胀间隙，因为高温工况下歧管会产生一定的热伸长，安装时的固定点设计需要配合对应的密封垫片、弹性连接件，吸收热变形量，避免连接部位出现应力断裂。

　　从建模设计的角度来看，这类部件的建模需要优先保证内部流道的顺滑性，先通过多截面曲面构建出内部流道的整体轮廓，再向外偏置出均匀壁厚，之后添加两端的安装法兰、安装孔、加强筋等结构，所有的棱边都需要做倒圆角处理，既减少应力集中，也符合实际加工的工艺要求。在做结构验证的时候，还需要结合发动机的排气流量、排气温度、背压要求做CFD流场仿真，调整流道的弯折角度、汇聚位置，让各缸的排气阻力尽可能一致，避免出现某一缸排气背压过高导致的燃烧不充分、功率下降问题。同时还要做热力学仿真，校核高温工况下的热变形量、热应力分布，在应力集中的位置适当调整壁厚或者添加加强结构，提升部件的使用寿命。这类四缸排气收集器除了应用在传统燃油乘用车上，也可以适配通用小型四缸动力机组、农用机械四缸柴油机、小型工程机械动力单元等场景，只要是直列四缸的内燃机，排气口排布尺寸匹配，都可以通过微调法兰孔位、流道角度来适配对应的安装需求。
