低温差斯特林动力装置结构设计

　　这套低温差斯特林动力结构，最初的设计定位是面向教学演示场景的小型动力装置，同时也可作为小型余热回收场景的原理验证载体，适配低品位热源的能量转化需求，比如日常热水、工业设备表面散发热量这类温差不大的热源，都能驱动其运转，不需要高规格的燃料燃烧输入，这也是它和传统内燃机最核心的应用差异。从实际功能来看，它依靠封闭腔体内的工质受热膨胀、遇冷收缩形成压力差，推动动力活塞做往复运动，再通过曲柄连杆机构把直线往复运动转化为飞轮的旋转运动，整套传动链路没有复杂的配气正时结构，相比内燃机省去了点火、喷油、气门开闭等一系列复杂组件，运转过程中工质完全封闭在腔体内，不存在进排气过程的爆震与气流噪音，运行平稳性表现突出。

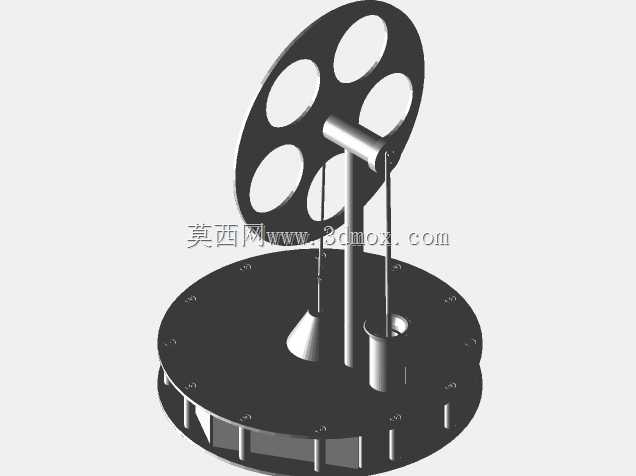

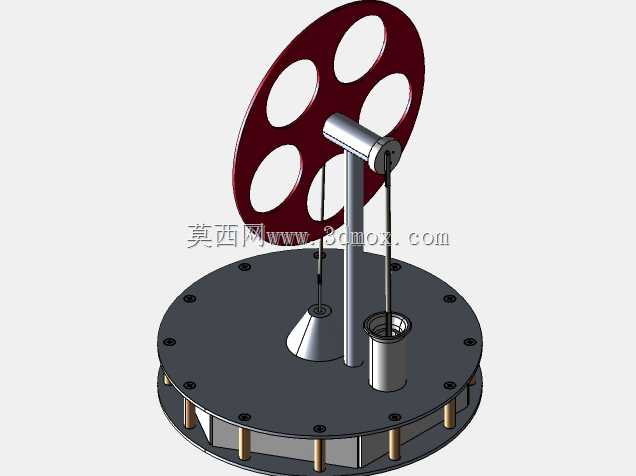

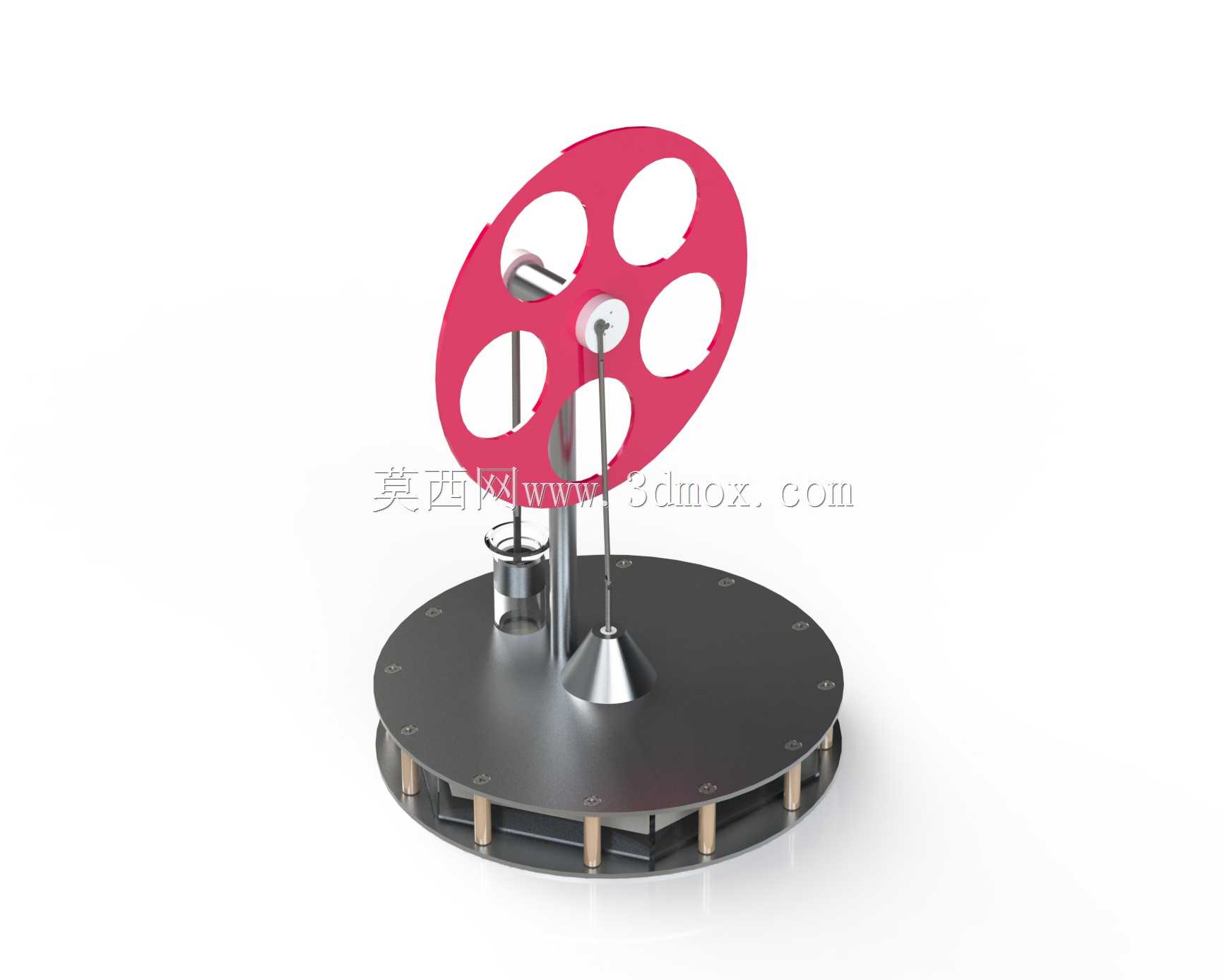

　　设计过程中最先敲定的是底座的圆形布局，整个动力组件全部集成在直径180mm的圆形金属底座上，底座内部预留了冷腔与热腔的换热流道，底部的支撑柱高度统一为12mm，既保证了热端和放置平面之间留有足够的空气隔热间隙，避免热源直接传导到放置台面造成安全隐患，也给冷端的自然散热预留了对流空间，不需要额外加装散热风扇就能满足低温差工况下的换热需求。飞轮部分采用了大直径轮辐式结构，轮缘做了等距的四个镂空处理，一方面是为了降低飞轮自身的转动惯量冗余，保证低压力差下也能顺利启动，另一方面镂空结构可以在旋转过程中带动周边空气流动，顺带给上方的连杆铰接部位起到辅助散热的作用，避免长时间运转后铰接位置的润滑脂温度过高失效。

　　传动机构的设计上，特意将动力活塞与配气活塞的连杆做了错位布置，两个活塞的运动相位差严格控制在90度，这个角度是经过多轮运动仿真验证的最优值，既能保证配气活塞推动工质在冷热腔之间流动的节奏和动力活塞的做功行程完全匹配，也能避免两个连杆在运动过程中出现运动干涉。连杆和飞轮的铰接点采用了微型滚珠轴承结构，相比传统的轴套铰接，转动阻力降低了60%以上，哪怕热源和环境的温差只有40摄氏度，也就是一杯普通热水的温度，就能提供足够的压力差推动整套机构持续运转，不需要额外施加初始外力辅助启动。

　　安装边界方面，整套装置的总高度控制在220mm以内，飞轮的最大旋转直径为120mm，安装时只需要保证底座水平放置，飞轮旋转平面没有周边障碍物干涉即可，不需要额外的固定螺栓，依靠底座自身的重量就能抵消运转过程中的微小振动，适合放置在教学实验室的桌面、展会的展示台面上做动态演示。在实际的原理验证场景中，这套结构也可以作为小型低功率发电装置的动力端，只需要在飞轮的转轴上加装微型发电模组，就能利用低品位热源输出毫瓦级的电力，给小型传感器、低功耗指示器件供电，拓展应用在工业余热回收的末端能量采集场景中。

　　结构细节上，冷热腔之间的密封采用了聚四氟乙烯活塞环，这种材料的自润滑特性好，摩擦系数低，同时耐温范围覆盖了低温差工况的全部温度区间，不需要额外添加润滑油就能保证长期运转的密封性能，避免了润滑油挥发污染封闭腔体内的工质，影响长期运行的稳定性。底座的上表面做了平整的机加工处理，热端的换热面平面度控制在0.02mm以内，保证和热源容器的底面接触时热阻足够小，能最大化吸收热源的热量提升能量转化效率。整个结构没有易损的易耗部件，除了铰接位置的轴承需要定期补充少量润滑脂之外，日常使用不需要额外的维护操作，运转寿命远高于同尺寸的内燃机模型。
