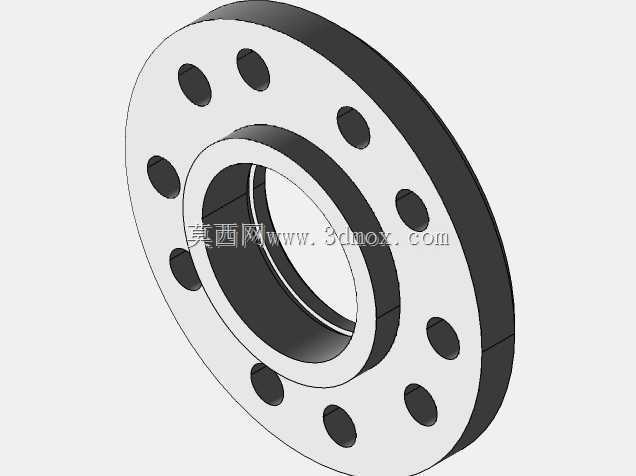

带均布安装孔的对焊式法兰连接构件

　　在石化、市政给排水、暖通空调、长输管线等涉及流体输送的工程场景里，法兰是管路系统中实现管段之间、管路与阀组/泵体/罐体等设备之间可拆卸连接的核心承压构件，本次设计的带颈对焊式法兰，主要面向中高压、温度波动幅度较大的管路工况，解决平焊法兰在交变载荷下焊缝易开裂、密封可靠性不足的问题。从实际使用逻辑出发，这类法兰的核心功能是通过螺栓预紧力挤压两侧密封面，配合密封垫片实现管路内部介质的无泄漏输送，同时保留可拆卸特性，方便后期管路检修、设备更换与管路扩容改造。设计阶段首先要匹配对接管路的公称通径与压力等级，本次构件的内孔直径与对接钢管的外径完全匹配，带颈结构的锥度过渡段是设计的核心考量，

　　该段结构可以将管路运行中产生的应力从焊缝位置平滑传递到法兰盘本体，大幅降低焊接接头处的应力集中系数，避免管路在水锤冲击、温度形变产生的附加应力作用下出现焊缝撕裂的故障。法兰盘上的安装孔采用圆周均布设计，孔位的分度圆直径、孔的数量与孔径严格匹配对应压力等级的法兰标准，确保同规格的法兰、阀门、设备接口可以实现完全互换，现场安装时不需要额外进行孔位修配，降低现场施工的难度与工时。密封面采用突面结构，表面粗糙度控制在Ra1.6-3.2μm之间，既可以保证非金属垫片、金属缠绕垫片的有效贴合，又不会因为表面过于光滑导致垫片在预紧时出现滑移失效。从安装边界来看，法兰背面与带颈衔接的位置设置了合理的圆角过渡，避免锻造或切削加工时出现应力集中源，

　　法兰盘的厚度经过刚度校核，在额定螺栓预紧力下不会发生翘曲变形，保证整个密封面的压力分布均匀。实际建模过程中，首先通过旋转特征生成法兰的带颈与盘体基础轮廓，之后通过圆周阵列特征生成均布的螺栓安装孔，对所有锐边进行倒钝处理，避免安装过程中划伤施工人员、损坏密封垫片。这类法兰在实际选型时，除了匹配通径与压力等级，还需要根据输送介质的腐蚀性、工作温度选择对应的材质，比如普通输水工况可以选用Q235或20#钢，腐蚀性介质工况则需要选用不锈钢或衬里结构，而三维建模阶段的尺寸精准度，直接决定了后续出图加工、现场装配的适配性，任何一个孔位偏差、密封面平面度超差，都会导致现场安装时出现螺栓无法穿入、密封泄漏的问题，

　　因此建模过程中需要严格控制各尺寸的形位公差，比如密封面相对于法兰内孔轴线的垂直度、安装孔的位置度，都要符合对应法兰标准的公差要求，确保加工完成的构件可以直接投入现场使用，不需要二次修配。在管路系统的应力分析中，法兰位置往往是整个管路的刚性节点，带颈结构的刚度比平焊法兰更高，可以更好地约束管路的位移，减少管路支架的设置数量，尤其在架空敷设的长输管线上，这类法兰的应用可以有效提升整个管路系统的运行稳定性，降低长期运行过程中的维护成本。
