多通管路连接用液压油箱接头结构

　　在液压系统的管路布设环节，这类多通接头常被布置在油箱与外部执行元件、控制元件的衔接位置，承担着多回路流体分流、汇流的核心作用，区别于常规两通直通接头，其多接口的结构设计能够在有限安装空间内完成多管路的集中对接，减少管路排布的弯折次数，降低流体沿程阻力损失。从实际应用场景来看，这类接头不仅适配液压油箱的进出油口连接，也可用于气动回路、低压流体输送系统的节点布设，在工程机械、工业自动化设备的流体管路系统中，能够有效减少管路接头的总使用数量，降低系统潜在的泄漏点数量，提升管路整体的密封可靠性。

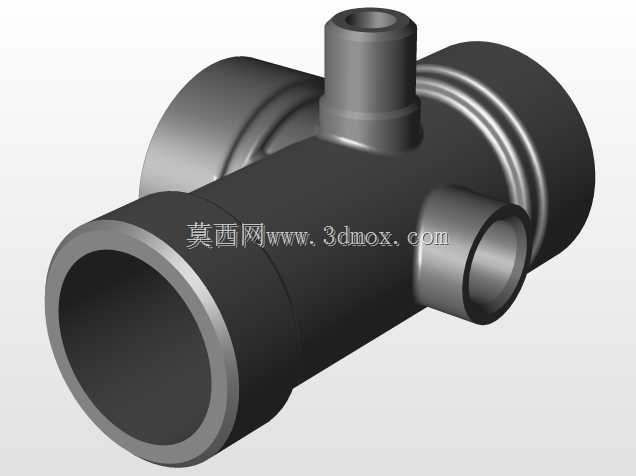

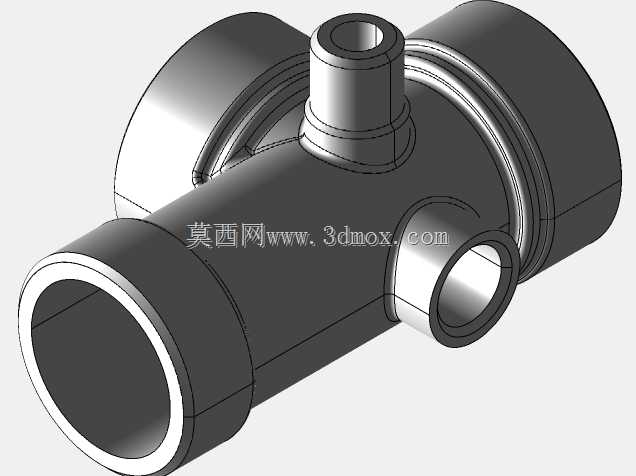

　　从结构设计思路来看，该接头采用主体通径与旁通接口差异化的尺寸设计，主通道为大口径直通结构，适配大流量流体的主回路输送需求，垂直方向与侧方的小口径接口则用于接取压力检测支路、泄油支路或者小流量辅助回路，各接口端部均设计有环形凸台结构，用于安装管路卡套、密封胶圈或者焊接定位，能够适配卡套式连接、焊接连接、快插连接等多种管路连接形式，满足不同压力等级、不同安装工况的使用需求。接头主体的壁厚设计经过受力校核，主通道壁厚满足系统额定工作压力下的强度要求，旁通接口位置做了圆弧过渡补强，避免多通道交汇位置出现应力集中，在长期承受流体压力脉动、管路振动的工况下，不会出现结构开裂问题。

　　从安装边界来看，该接头的主通道两端为同轴等径结构，安装时可直接串接在主回路管路中，不需要额外调整主管路的布设走向，两个旁通接口的轴线分别与主通道轴线垂直且相互异面，能够避免外接支路管路出现干涉，各接口的连接尺寸均遵循通用管路接口标准，可直接与同规格的标准管路、阀件进行对接，不需要单独加工过渡连接件。接头的外表面无尖锐棱角，所有结构转角位置均做了圆角过渡处理，既能够减少加工过程中的应力残留，也能避免安装过程中划伤操作人员、损坏外接密封件。在实际选型过程中，设计人员可根据系统的流量参数、工作压力等级匹配对应通径的规格，该结构的三维模型可直接用于管路系统的虚拟装配，提前校验安装空间内的管路干涉情况，减少现场安装时的管路调整工作量，提升管路布设的效率与合理性。

　　不同于常规铸造接头的粗糙结构，该接头的各接口同轴度、端面垂直度均满足精密管路的安装要求，主通道内孔做了光滑过渡处理，没有台阶或者凸起结构，能够避免流体在通道内形成紊流，降低流体噪声与压力损失。旁通接口的内孔与主通道的交汇位置做了平滑倒角处理，不会出现流体滞留的死角，在用于液压油、润滑油等介质输送时，能够减少杂质在接头内部的沉积，降低系统油液污染的风险。在进行三维建模时，该结构的各特征参数均遵循机械设计的通用规范，所有配合尺寸均预留了合理的公差带，可直接用于后续的工程图生成、加工工艺编制，不需要进行额外的参数调整。
