608ZZ双面密封深沟球轴承结构设计

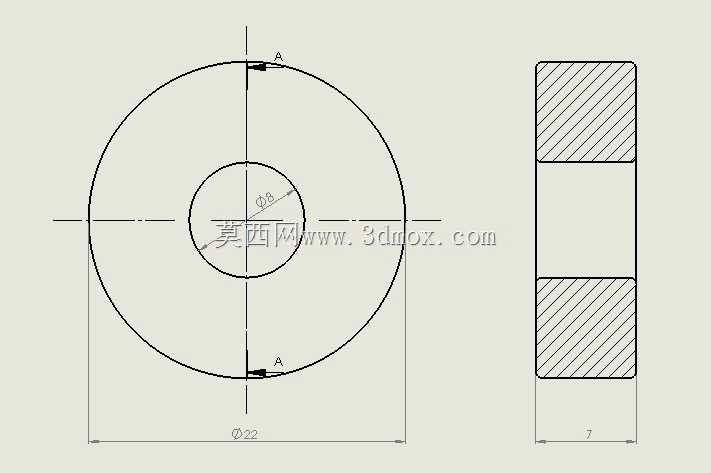

　　在日常的机械结构选型与三维建模工作中，608ZZ这类小型深沟球轴承是出镜率极高的标准件，很多刚接触结构设计的工程师第一次接触的标准轴承大概率就是这个型号。它的外形尺寸非常规整，内径8mm、外径22mm、厚度7mm，属于微型深沟球轴承的常规尺寸段，双面带铁质防尘盖的ZZ结构，能在多数常规工况下阻挡外界粉尘、碎屑进入轴承内部滚道，延长润滑脂的留存时间，降低日常维护的频次。

　　从实际应用场景来看，这款轴承的适配范围远超很多人的固有认知，最常见的就是桌面级FDM3D打印机的运动轮组、滑轮导轮部位，不管是X/Y轴的同步带惰轮，还是Z轴的丝杆支撑端辅助定位，甚至是耗材进料机构的导向轮，都能看到它的身影——因为3D打印机的运动负载不大，转速中等，对轴承的径向跳动精度有一定要求，但又不需要过高的成本投入，608ZZ的精度等级刚好匹配这类民用设备的需求，安装时只需要对应设计好8mm的光轴配合公差，轴承座孔按照22mm的基轴制配合加工，压装到位后就能保证转动顺滑无卡滞。

　　除了3D打印设备，滑板、旱冰鞋的轮组支撑也是这款轴承的核心应用场景，这类场景下轴承需要承受一定的冲击载荷，同时要适应户外多粉尘、偶尔遇水的使用环境，双面防尘盖的结构刚好能阻挡路面的泥沙进入滚道，7mm的厚度搭配22mm的外径，刚好能嵌入常规滑板轮的内孔中，配合8mm的穿钉轴，安装后轮组转动灵活，能承受滑行过程中的径向冲击力，同时深沟球的结构本身也能承受少量的轴向窜动，适配滑行过程中轮组的小幅偏摆。

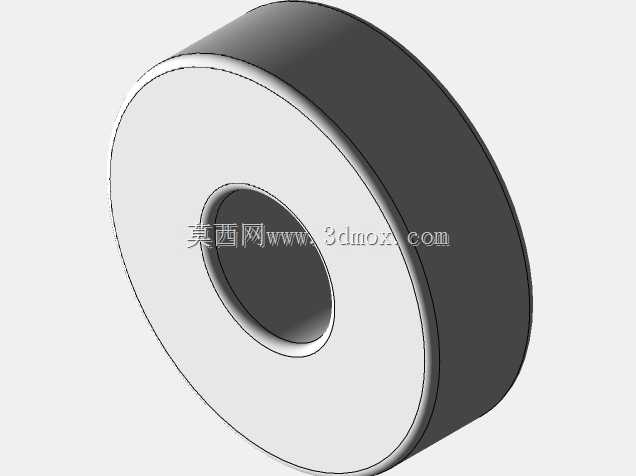

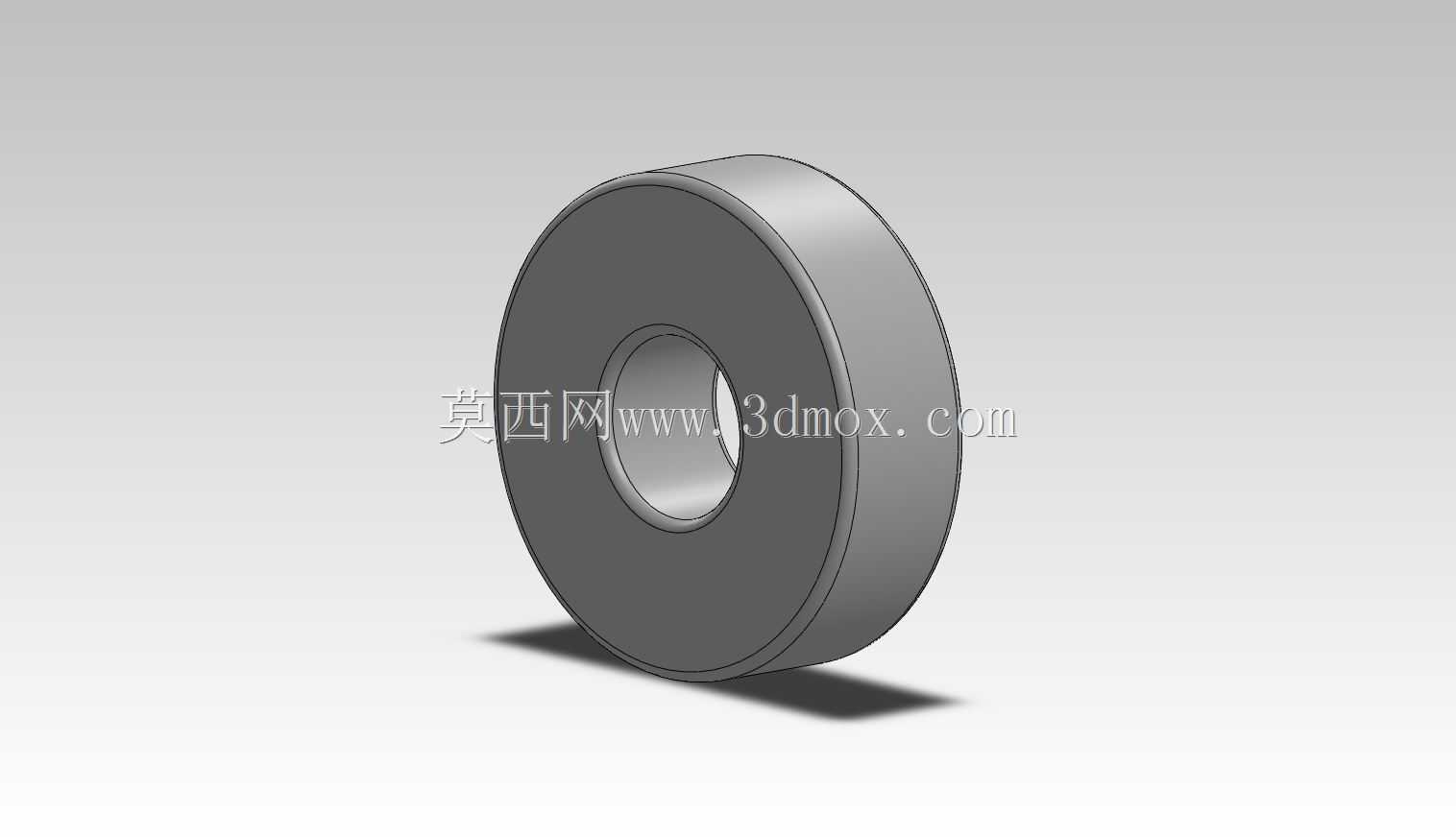

　　从设计思路上来说，这款轴承的三维建模需要严格遵循标准件的尺寸规范，不能随意改动内外圈的滚道曲率、钢球的排布数量，建模时首先要确定内外圈的基准面，以内圈的内孔面为径向基准，内圈的一个端面为轴向基准，先绘制内圈的截面轮廓，包含内滚道的圆弧曲面、防尘盖的卡槽结构，再绘制外圈的截面轮廓，对应外滚道的圆弧、外侧的防尘盖安装槽，之后通过旋转命令生成内外圈的基础实体，再按照标准的钢球直径、节圆直径阵列排布钢球实体，最后添加双面的防尘盖结构，还原ZZ型密封的结构特征。建模过程中要注意滚道和钢球之间保留合理的装配间隙，不能出现干涉，同时要保证内外圈的同轴度，符合实际轴承的装配关系，这样导出的模型才能用于后续的设备装配干涉检查、运动仿真，不会给整体结构设计带来尺寸偏差。

　　在安装边界的考量上，选用这款轴承时需要注意，它的额定动载荷、静载荷都属于微型轴承的范畴，不能用于大负载的传动结构，配合轴的表面粗糙度要达到Ra1.6以下，轴承座孔的同轴度要控制在0.02mm以内，压装时要均匀施力在对应的套圈上，不能通过钢球传递压装力，避免损坏滚道。如果是用于高速运转的场景，还需要注意选择合适的润滑脂填充量，避免高速下润滑脂溢出污染周边结构，双面防尘盖的结构本身不需要用户日常添加润滑脂，属于免维护型的小型轴承，非常适合民用消费类机电产品、小型运动器材的结构设计，既能满足转动支撑的功能需求，又能控制整体的物料成本，是小型转动结构选型时的高性价比选项。很多工程师在做小型设备的转动结构设计时，会优先考虑这款轴承，正是因为它的供应链非常成熟，采购成本低，互换性强，不管是国标型号还是海外品牌的同规格产品，尺寸都完全统一，不需要担心后续生产过程中的供货问题，也不需要为适配不同供应商的产品修改安装位的结构尺寸，能大幅降低结构设计的迭代成本，缩短产品的开发周期。
