微型径向滚珠轴承精密结构设计

　　在精密仪器、小型机电设备的传动结构设计中，微型径向滚珠轴承是承担回转支承、降低摩擦阻力的核心基础零件，这类小尺寸轴承的选型与建模精度，直接决定了微型设备的运转稳定性、噪音水平与使用寿命。本次设计的微型径向滚珠轴承，针对小空间安装场景做了结构优化，适配对径向载荷有明确要求、安装空间极度受限的精密传动工位。从实际工程应用场景来看，这类轴承常被用于小型传感器的回转调节结构、微型电机的输出端支承、精密仪表的指针回转机构、小型无人机的舵机传动节点，以及消费电子类微型转轴的支承部位，这些场景普遍要求轴承在极小的安装空间内，提供稳定的径向承载能力，同时保证回转过程的同轴度误差控制在微米级，避免因轴承游隙过大导致的传动精度丢失。

　　从产品功能特性来看，该径向滚珠轴承采用深沟滚道结构设计，内圈与外圈的滚道曲率经过匹配优化，能够在承受纯径向载荷的同时，兼顾一定比例的轴向载荷，适配多数小型设备中存在的复合载荷工况。轴承的滚动体采用均匀排布的微型钢球，通过保持架实现滚动体的等间距分隔，避免滚动体在运转过程中发生相互摩擦与碰撞，有效降低高速回转时的温升与噪音。相较于同尺寸的滑动轴承，这类滚珠轴承的摩擦系数更低，启动扭矩更小，即使在极低转速下也能实现顺畅回转，不会出现滑动轴承常见的爬行现象，对于需要精准角度调节的精密仪表结构而言，这一特性能够有效提升调节手感与控制精度。

　　在设计思路层面，建模过程严格遵循微型轴承的通用设计规范，首先确定内圈、外圈与滚动体的尺寸匹配关系，保证滚道与钢球的接触角处于合理区间，避免因接触角过大导致的轴向承载冗余，或是接触角过小导致的径向承载不足。建模时优先保证内圈内径、外圈外径的尺寸公差符合精密级轴承的公差要求，因为这两个尺寸是轴承安装的核心配合面，内圈与轴的配合、外圈与安装座孔的配合松紧度，直接影响轴承的预紧状态与运转游隙。同时，设计过程中对轴承的倒角尺寸做了统一规范，内圈与外圈的两端倒角既能够避免安装时的锐边刮伤配合零件，也能在装配时起到导向作用，降低微型零件的装配难度。保持架的结构采用浪形冲压保持架设计，这种结构在微型轴承中应用广泛，占用径向空间小，同时能够可靠包裹滚动体，即使在轴承高速回转时也不会出现保持架脱出的问题。

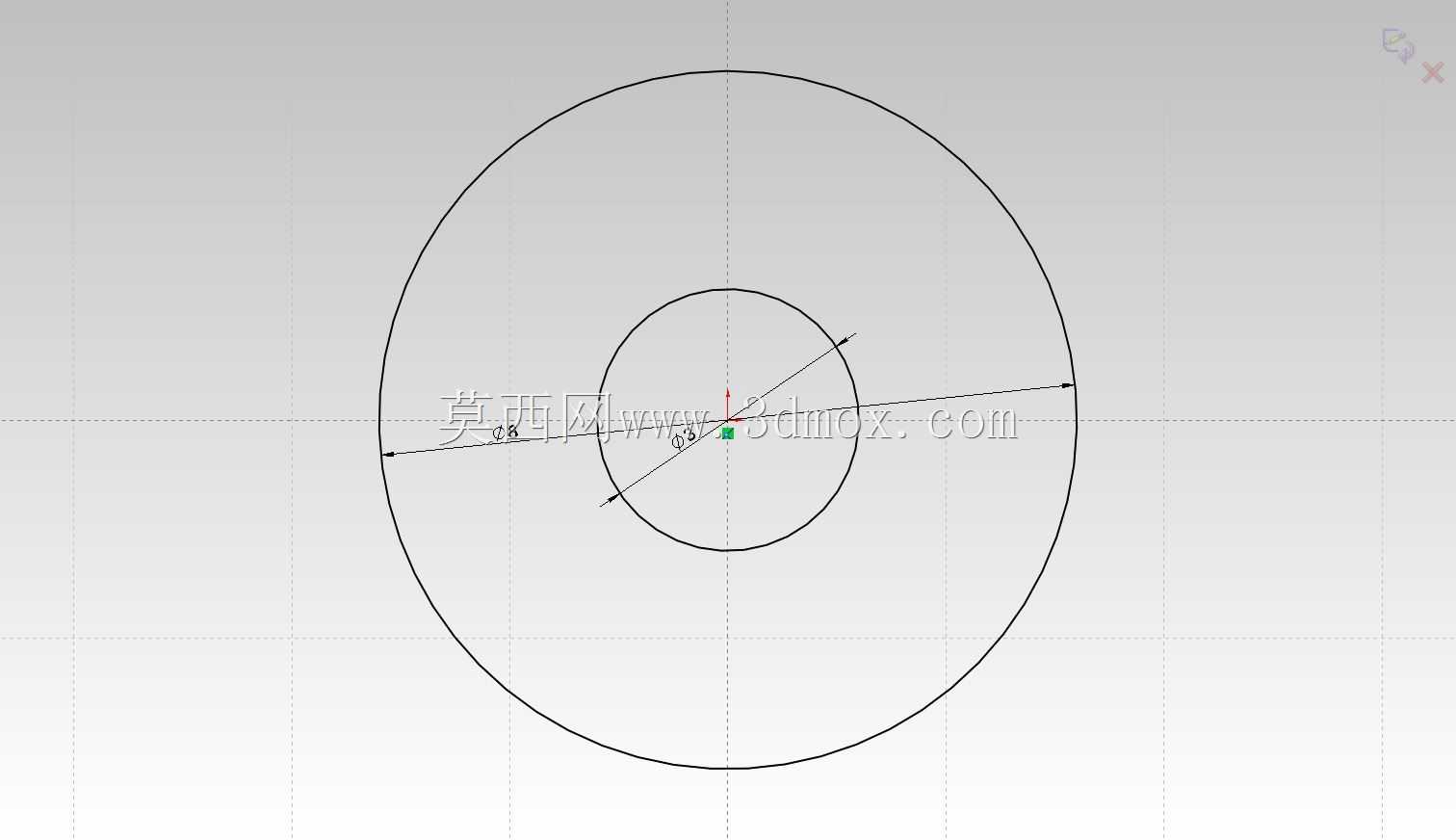

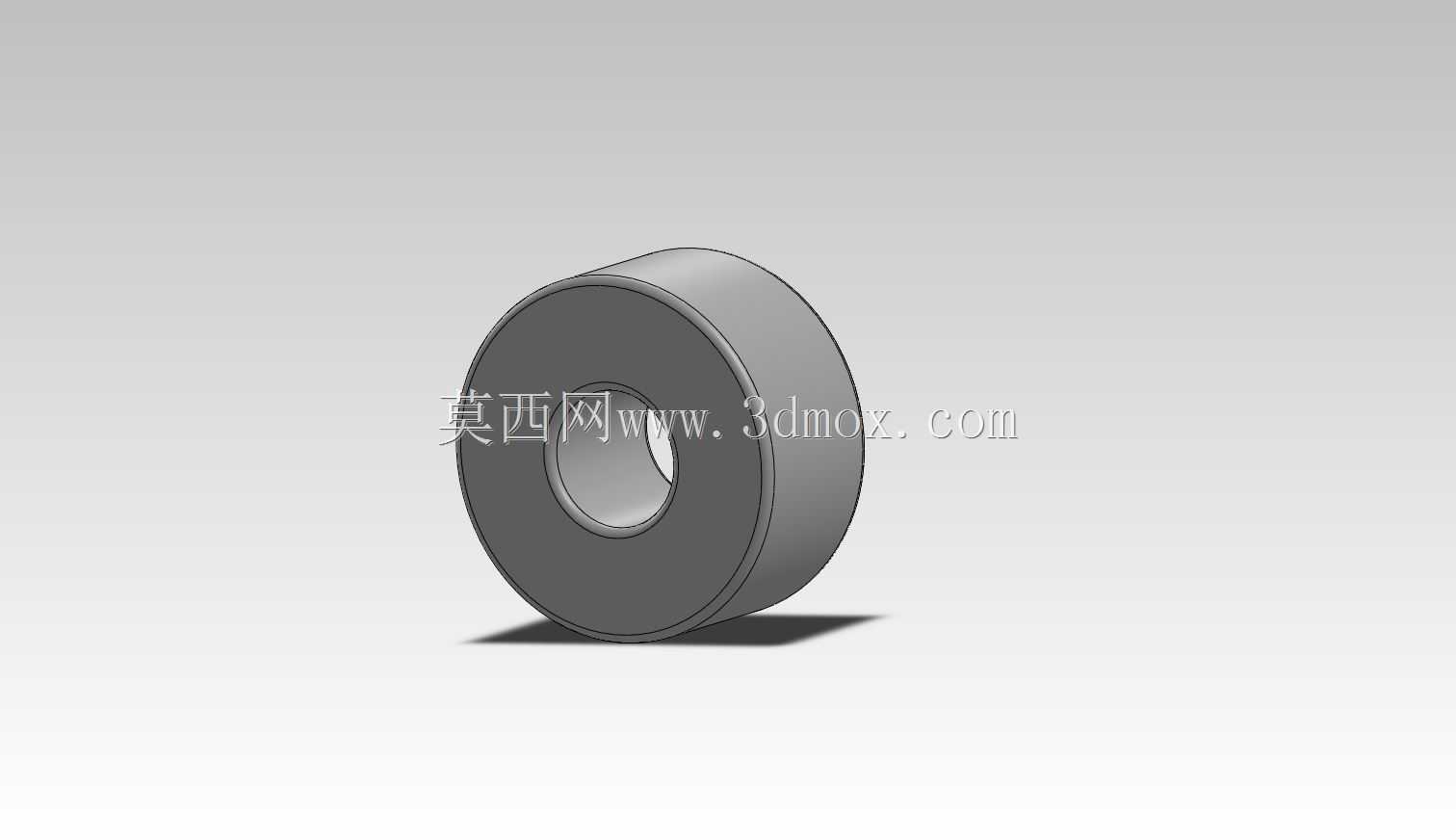

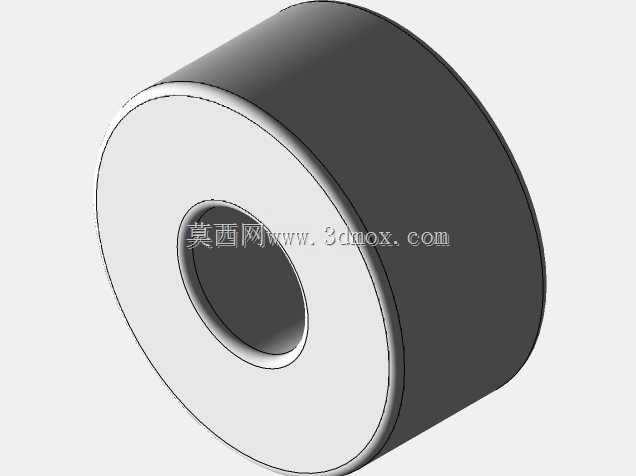

　　从外形尺寸与安装边界来看，该轴承的内圈内径为3mm，适配直径3mm的微型光轴或是阶梯轴的轴颈部位，设计选型时需要注意配合轴颈的表面粗糙度与圆柱度要求，若轴颈加工精度不足，会导致内圈安装后出现变形，挤压滚道导致轴承卡滞。轴承外圈外径为8mm，适配安装座上直径8mm的安装孔，安装孔的深度需要略大于轴承的轴向宽度，避免轴承安装后出现轴向窜动。轴承的轴向总宽度为4mm，安装时需要预留足够的轴向定位空间，可通过轴用挡圈或是孔用挡圈实现轴承的轴向固定，也可采用端盖压紧的方式固定，需要注意轴向预紧力不能过大，否则会导致轴承游隙消失，运转时摩擦阻力急剧上升，缩短轴承使用寿命。在实际装配过程中，这类微型轴承不能采用敲击的方式安装，需要通过专用压套均匀施压在内圈或外圈的端面上，避免滚道受到冲击载荷出现凹痕，影响轴承的运转精度。

　　对于三维建模与设备选型的从业者而言，这类微型轴承的建模需要重点关注滚道的曲率半径与钢球直径的匹配关系，若滚道曲率建模出现偏差，会导致后续装配仿真时出现干涉，或是有限元分析时接触应力计算结果失真。在做设备整体装配时，需要注意轴承的安装方向，这类径向轴承无正反安装方向的强制要求，但需要保证轴承的两端面与安装定位面完全贴合，避免出现倾斜安装导致的偏心问题。在日常维护层面，这类微型轴承通常采用预填润滑脂的方式实现终身润滑，不需要在使用过程中额外补充润滑剂，适配免维护的小型设备设计需求，若应用在高速回转场景，可根据实际工况选择适配的低扭矩润滑脂，进一步降低轴承的运转阻力。
