小线径圆柱螺旋压缩弹簧结构设计

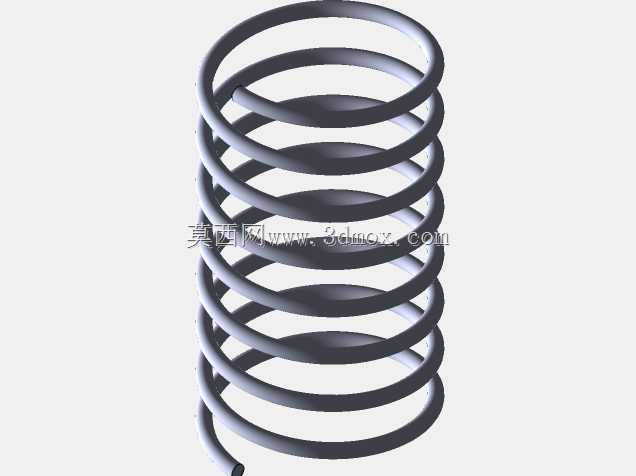

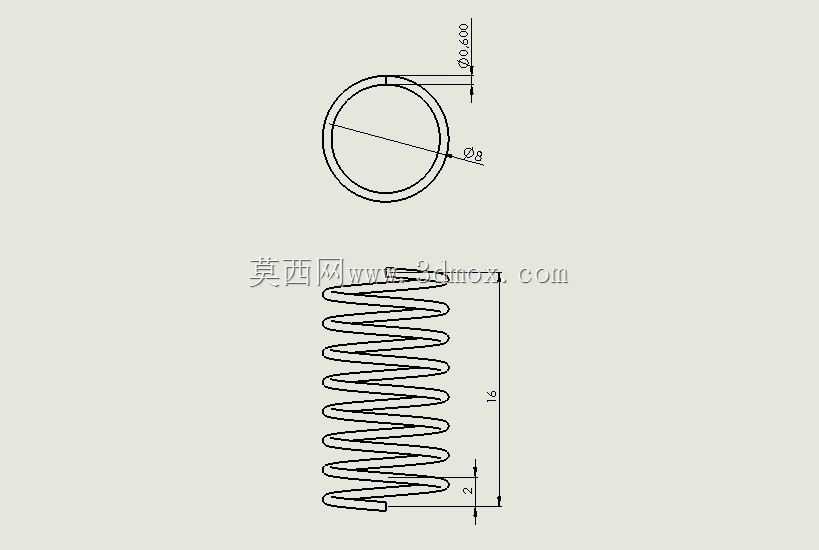

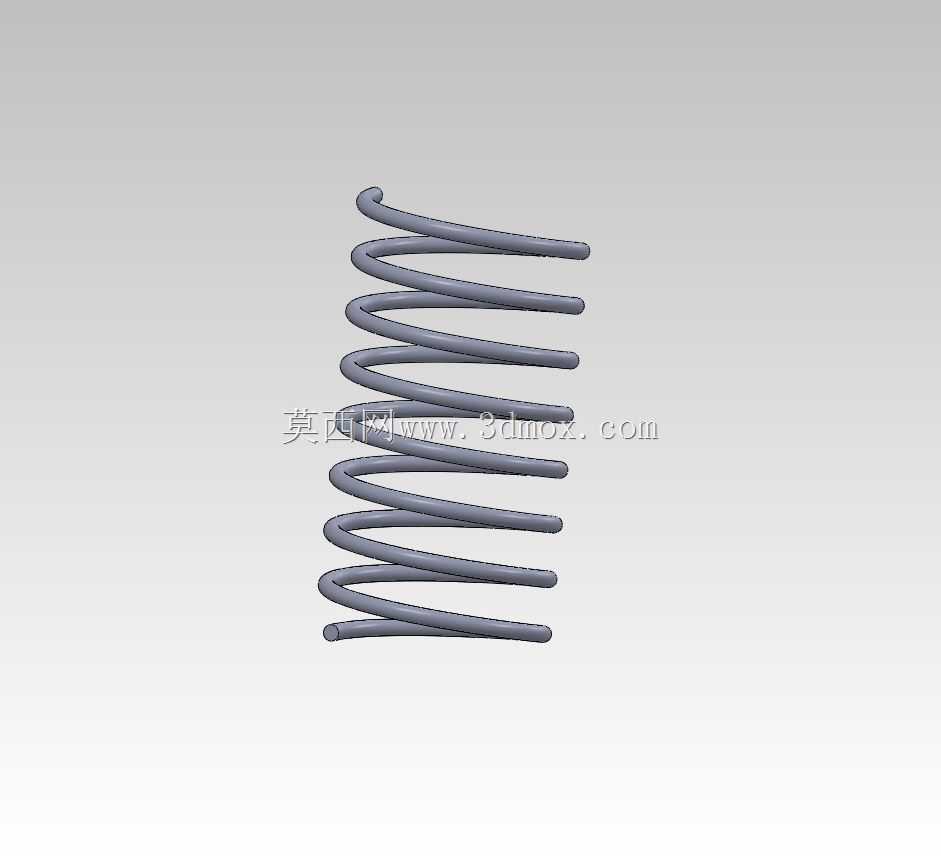

　　在小型精密机电产品的结构设计环节，弹性元件的选型与适配往往直接决定整套机构的动作可靠性，这类线径0.6mm、中径8mm、自由长度16mm的圆柱螺旋压缩弹簧，是轻载触发、微位移补偿场景下的常用基础零件。日常做结构方案时，很多工程师容易忽略小弹簧的安装边界约束，要么预留的安装孔间隙过大导致弹簧受压时出现侧弯卡滞，要么导杆直径与弹簧内径配合过紧，摩擦造成弹簧力值衰减过快，这个模型在建模阶段就把实际装配的公差边界考虑进去，弹簧内径与配套导杆的单边间隙控制在0.2mm以内，既不会出现压缩过程中的径向窜动，也不会因为配合过紧产生额外摩擦阻力。

　　从实际应用场景来看，这类小规格压缩弹簧的覆盖范围极广，在轻触式按键结构里，它负责提供按键复位的反向力，力值曲线的线性度直接决定按键的按压手感，建模时严格控制每一圈弹簧的节距均匀性，两端并紧磨平的圈数各设为1圈，保证弹簧两端的支撑面与轴线垂直，安装后不会出现偏载；在小型传感器的触发机构中，这类弹簧承担着预紧力提供的作用，当被测部件产生微小位移时，弹簧的压缩量变化可以转化为稳定的弹力输出，配合传感元件实现位移量到电信号的转换，这就要求弹簧的刚度误差控制在极小范围内，建模时通过准确设定螺旋升角、有效圈数参数，保证理论刚度值与实际加工后的成品误差控制在允许范围内。

　　设计这类小弹簧的时候，不能只画个螺旋扫掠特征就结束，要结合实际加工工艺调整结构细节，比如两端的并紧部分，要保证相邻簧圈在自由状态下是贴合的，磨平后的端面粗糙度要满足支撑要求，避免安装后端面刮擦配套的安装座表面。安装边界方面，弹簧的最大压缩量要预留10%左右的余量，不能让弹簧在工作极限位置出现并圈现象，否则长期交变载荷下很容易出现簧圈断裂失效；安装孔的直径要比弹簧外径大0.4mm左右，给弹簧受压时的径向微小变形留出空间，同时也不会因为间隙过大导致弹簧弹出安装位。

　　在做小型自动化设备的微动限位结构时，这类弹簧也常作为缓冲元件使用，当运动部件到达限位位置时，弹簧先接触缓冲座，吸收运动部件的剩余动能，避免硬碰撞造成零件磕碰损伤，这时候弹簧的并紧长度要严格匹配缓冲行程，保证缓冲行程结束时弹簧刚好接近并圈状态，既提供足够的缓冲力，又不会因为过度压缩产生永久变形。建模过程中，簧丝的截面轮廓要保持正圆形，螺旋线的生成路径要保证全程曲率均匀，没有局部拐点，避免后续做有限元应力分析时出现应力集中的假阳性结果，给后续的强度校核带来误导。

　　很多刚入行的工程师做小弹簧选型时，只会对照标准件手册查基本尺寸，忽略了弹簧端部结构对安装的影响，这个模型采用的是两端并紧磨平的端部结构，相比不磨平的端部，安装后的垂直度更好，力的作用线更接近弹簧轴线，能有效减少偏载带来的寿命折损。在小型精密夹具的结构里，这类弹簧还可以提供持续的夹紧预紧力，比如薄壁零件的夹持工位，弹簧提供的柔和夹紧力不会夹伤零件表面，同时能补偿零件的尺寸公差，保证不同尺寸偏差的零件都能被可靠夹紧。

　　实际装配这类弹簧的时候，要注意不能强行拉长弹簧套到导杆上，否则簧丝会产生残余变形，导致自由长度变短、力值下降，建模时也可以配套做出简易的安装导杆和安装孔位模型，在装配环境下模拟弹簧的压缩全过程，检查不同压缩量下簧圈之间是否存在干涉，弹簧与周边结构件是否存在擦碰，提前排除装配阶段可能出现的问题。对于需要在高低温环境下工作的场景，这类小弹簧的选材通常会选用不锈钢弹簧钢丝，建模时也可以根据材料的切变模量参数调整弹簧的有效圈数，保证不同温度环境下的刚度稳定性，避免温度变化导致力值漂移，影响整套机构的动作精度。
