便携独木舟鱼竿夹持固定支架设计

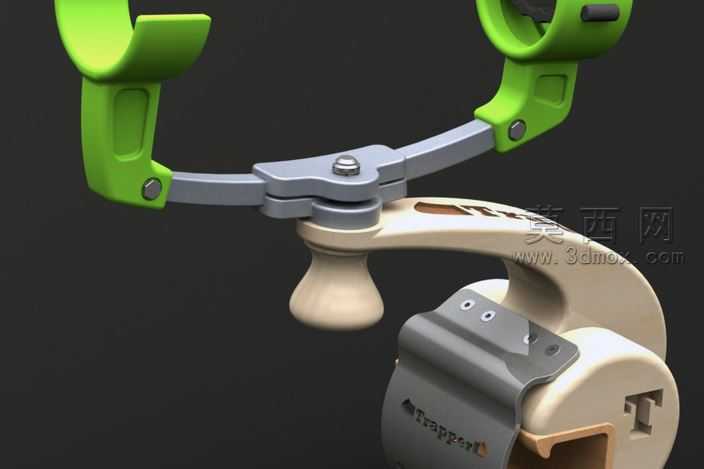

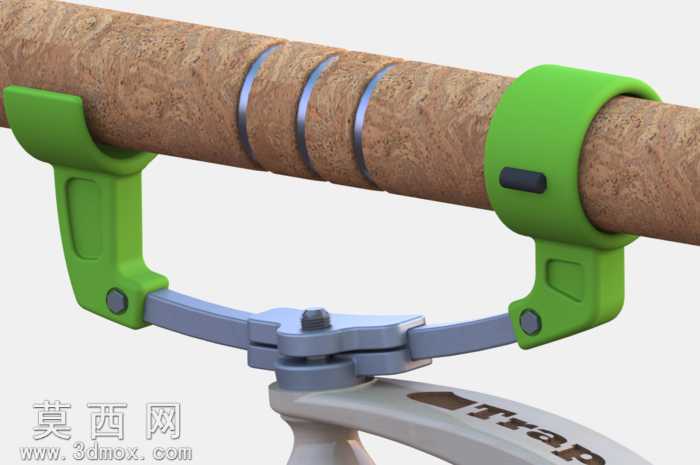

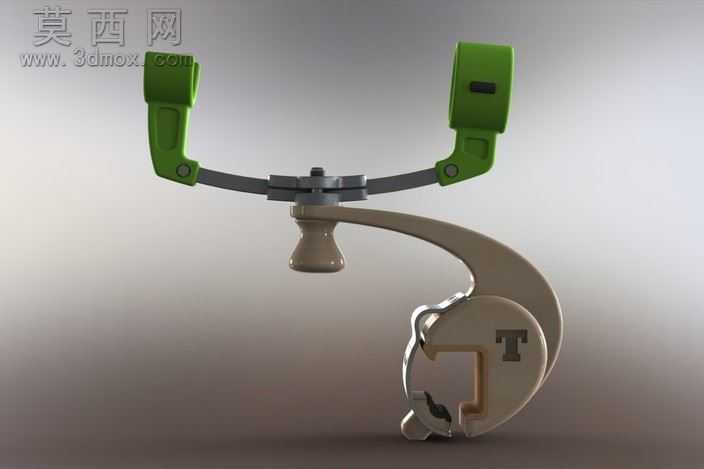

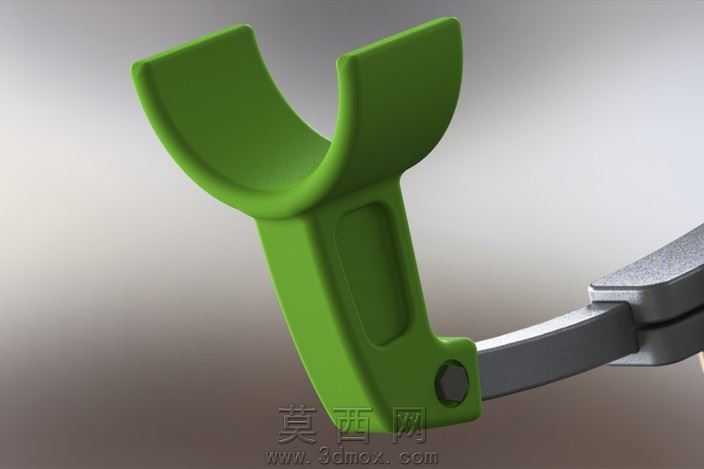

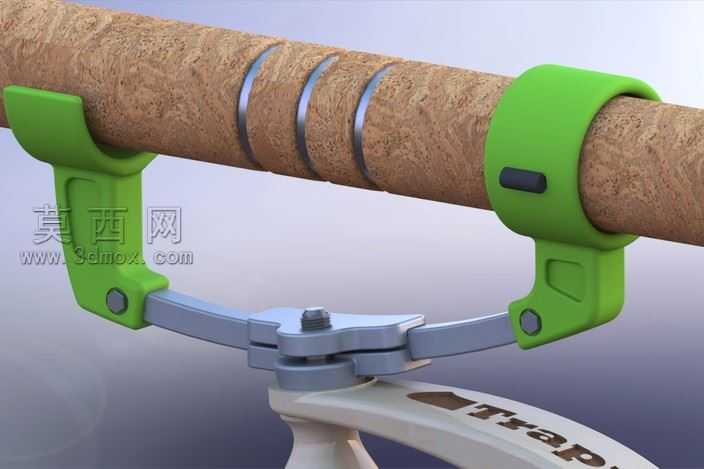

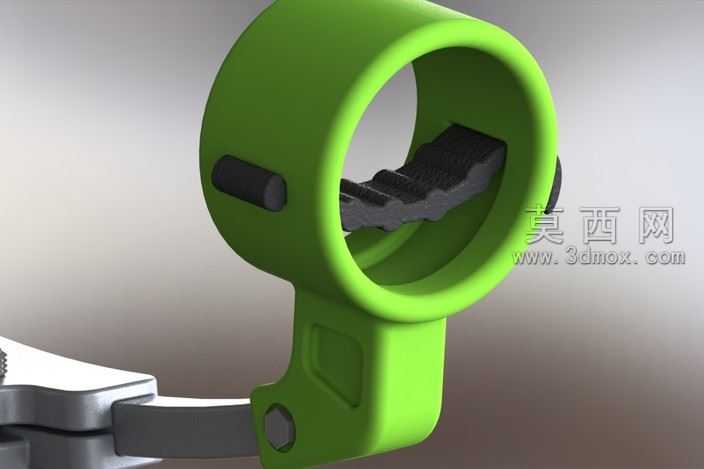

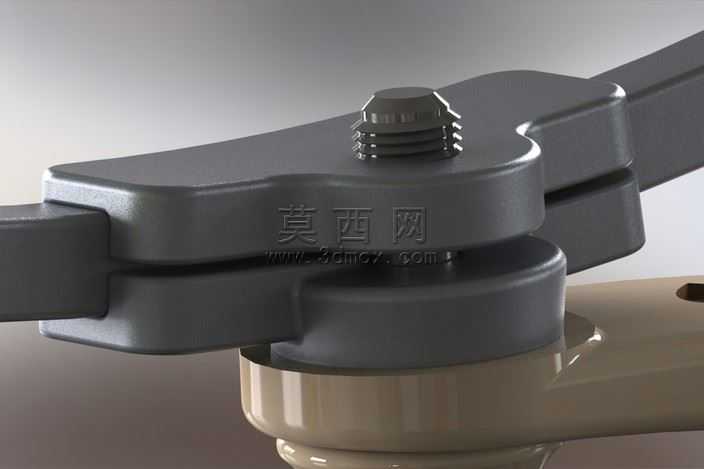

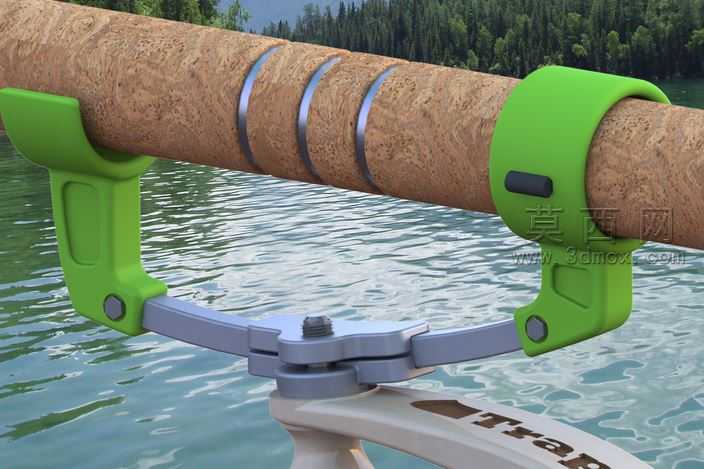

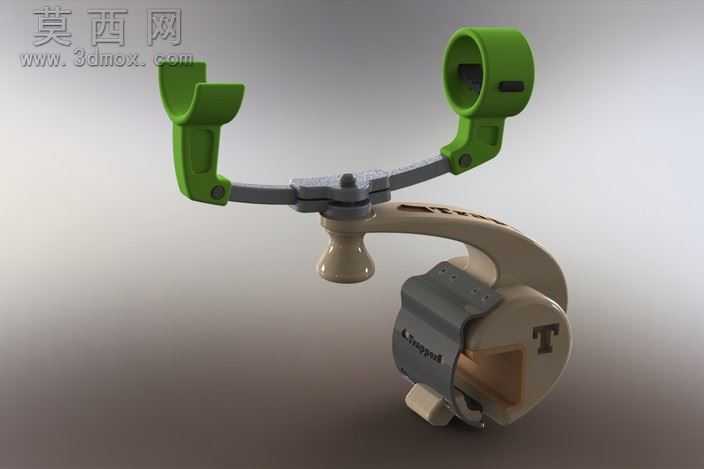

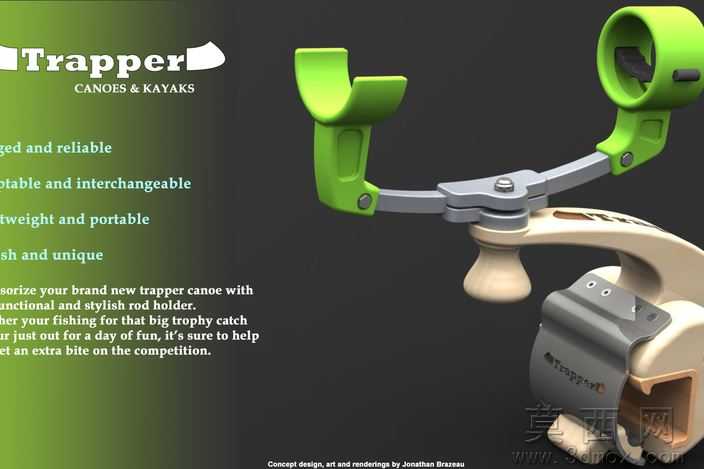

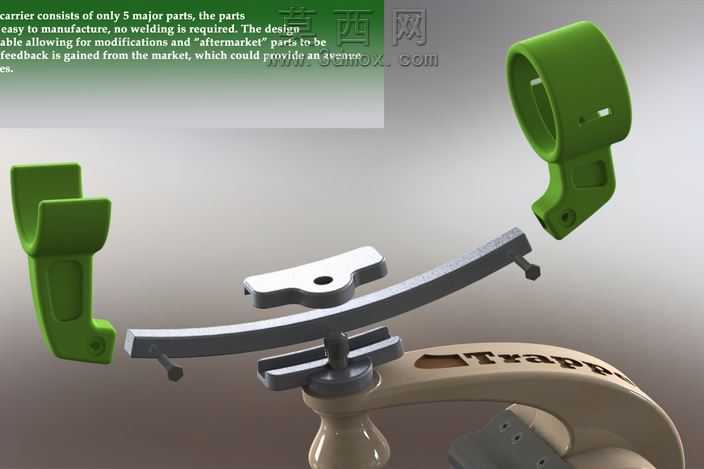

该作品为适配独木舟使用的第三代鱼竿夹持固定支架三维设计方案，在前期概念版本基础上完成了锤头结构的迭代更新，同时预留了刀片组件的兼容安装位，整套模型依托三维建模软件完成全参数化构建，各部件间的装配公差、运动间隙均经过严谨的干涉校验，确保结构运动逻辑符合实际使用需求。建模过程中针对核心夹持臂、连接转轴、基座固定夹等关键部件做了独立的参数化特征搭建，可根据不同尺寸的鱼竿杆径、独木舟舷边厚度快速调整适配尺寸，大幅提升了设计方案的通用性。渲染环节采用贴近户外水上使用场景的材质表现，夹持臂部分选用亮绿色工程塑料材质，还原注塑成型后的细腻哑光质感，金属连接臂做了喷砂阳极氧化的金属材质表现，基座固定夹部分搭配浅米色耐磨工程塑料与深灰色防滑橡胶垫材质，通过光影渲染突出各部件的材质差异与结构层次，完整呈现产品装配后的真实视觉效果。结构设计上充分考虑户外使用的便携性与低成本制造需求，主体承载杆采用铝合金型材加工，仅需通过简单的裁切、倒角、钻孔工序即可完成加工，后续通过退火处理完成弯折成型，全程无需复杂焊接工序，大幅降低生产制造的时间与人力成本；前后两个塑料夹持组件通过螺丝与铝制主体杆连接固定，塑料件可采用注塑工艺批量生产，也可通过3D打印完成小批量试制，同时预留了木材等替代材质的安装适配空间，兼顾不同成本档位的生产需求。整套支架采用模块化设计思路，各连接组件具备良好的互换性，可在基础鱼竿支架功能之外，拓展适配双杆夹持、专业竞赛鱼竿托等不同功能配件，具备极强的场景适配能力与功能拓展性，能够满足休闲垂钓、专业路亚竞赛等不同场景下的独木舟鱼竿固定需求，在控制整体重量的同时保证了夹持结构的稳定性与耐用性。
