钢筋混凝土运输车配套行走车轮结构

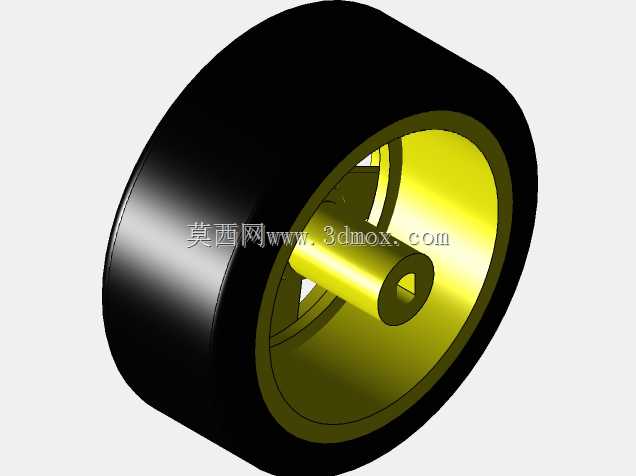

　　在工程运输类设备的行走系统设计中，行走轮作为直接承载整机重量、传递行走动力、缓冲路面冲击的核心部件，其结构合理性直接决定设备的移动平顺性、负载可靠性与部件使用寿命。这款针对钢筋混凝土运输车配套开发的行走轮结构，在设计阶段就充分结合了工地非铺装路面的复杂工况，从负载传递路径、材料匹配、安装适配性多个维度做了针对性优化。从结构组成来看，该行走轮分为外层接触层、中间轮毂支撑层、中心轴连接段三个核心部分，外层采用高耐磨的弹性材质，在工地碎石、硬化混凝土残渣散落的路面行走时，既可以避免硬质异物直接硌伤支撑结构，又能通过自身微量形变缓冲路面颠簸带来的冲击，减少上部承载的混凝土料斗因振动出现离析的概率，同时弹性外层与地面的接触摩擦力足够，

　　不会在坡道起步、湿滑路面行走时出现打滑空转的问题。中间的轮毂部分采用一体化支撑结构，轮辐采用对称式辐条设计，在保证整体支撑刚度的前提下尽可能减少结构自重，辐条的受力角度经过反复校核，在额定满载工况下，轮辐的最大应力集中点控制在材料许用应力的三分之一以内，避免长期交变负载下出现疲劳开裂的问题；轮毂与外层接触层的配合面采用过盈贴合加周向限位的结构，不会在急启急停、转向换向时出现外层与轮毂相对滑移的故障。中心的轴连接段设计了同轴的安装通孔，孔位的公差配合按照基孔制过渡配合设计，既可以保证轮轴穿装后的同轴度，避免行走时出现径向跳动，又预留了标准键槽的安装位置，能够传递行走驱动的扭矩，适配常规工程设备的轮轴安装尺寸，

　　不需要额外做转接件加工就可以直接装配。在实际应用场景中，这类行走轮不仅适配小型钢筋混凝土场内转运车，也可以用在预制构件场内转运平板车、工地短途砂浆运输车、厂区重型工具转运车等同类需要在非硬化路面行走的中重载移动设备上，其安装边界尺寸经过标准化适配，轮体宽度、外径、中心轴孔的尺寸都匹配行业内通用的小型工程转运车的轮架安装间距，替换旧轮时不需要调整轮架的焊接位置，直接穿轴固定即可完成装配。设计过程中特意规避了传统实心铁轮容易压坏临时施工路面、噪音过大的问题，也解决了纯橡胶轮重载下形变量过大、滚动阻力过高的缺陷，通过外层弹性体加内部刚性轮毂的复合结构，兼顾了行走缓冲性能与负载支撑能力。在轮体的边缘位置做了圆弧过渡处理，

　　不会在转向时因为边缘棱角剐蹭地面出现异常磨损，轮毂的内侧预留了轴承安装位，可以根据使用需求选配深沟球轴承或者滑动轴套，适配不同行走速度的使用场景：如果是长距离频繁移动的转运设备，可以加装滚动轴承降低转动阻力，减少行走功率损耗；如果是短距离低速重载、作业环境粉尘较大的场景，可以采用自润滑铜套，减少粉尘进入轴承导致的卡滞故障，延长维护周期。从受力传递的逻辑来看，整机的负载通过轮轴传递到中心轮毂，再通过对称分布的轮辐均匀分散到整个轮毂外圈，最终均匀传递到外层接触层与地面接触的整个环形面上，不会出现局部应力集中导致的轮体变形、外层局部过早磨损的问题，在额定负载下，轮体的径向形变量控制在2mm以内，既保证了足够的缓冲能力，又不会因为形变量过大导致行走阻力陡增、轮体摆动的问题。
