带减速箱的直流行星齿轮马达结构

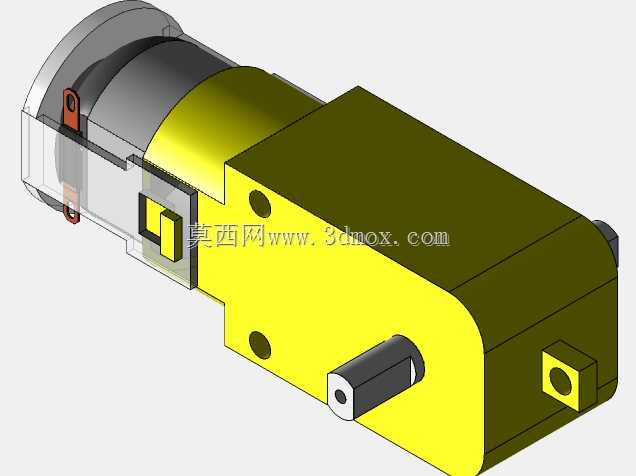

　　这款齿轮马达的设计核心是将直流驱动单元与多级齿轮减速结构集成在紧凑壳体内，在小型自动化设备、智能玩具、小型传动机构、家用小电器的动力输出场景中，这类集成式减速马达是非常常用的动力源，相比直接输出的电机，它能在低转速区间提供足够的输出扭矩，匹配多数低速重载的小型传动需求。从结构布局来看，设计时将直流电机部分与减速箱部分做了同轴偏置的排布，电机输出端的高速旋转通过减速箱内的多级齿轮组做减速增扭，最终从减速箱侧的输出轴传递扭矩，这种布局能在有限的安装空间内平衡减速比与整体体积，不会因为同轴直连的减速结构让整体长度过长，适配更多安装空间受限的设备场景。在安装边界设计上，减速箱壳体上预留了两个带通孔的安装凸耳，

　　输出轴侧的凸耳与电机尾部的安装法兰形成三点定位结构，安装时可以通过螺栓直接将马达固定在设备安装板上，不需要额外设计复杂的固定支架，能减少装配环节的零件数量，降低整体装配成本。输出轴采用带扁位的D型轴结构，与传动件连接时可以通过扁位传递扭矩，避免光轴配合出现的打滑问题，轴端的中心孔可以做轴向定位，防止传动件在运转过程中出现轴向窜动。设计过程中，齿轮组的排布充分考虑了壳体内部的空间利用率，每一级齿轮的啮合间隙都预留了合理的公差范围，既保证传动过程的顺畅，不会因为加工公差出现卡滞，也不会因为间隙过大导致传动回程差超标，影响传动精度。电机部分的外壳做了包裹式设计，减速箱壳体同时承担电机端盖的固定作用，减少了连接零件的数量，

　　整体的同轴度通过壳体的一体加工基准来保证，避免分体式装配带来的同轴度误差，降低运转过程中的振动与噪音。在实际选型应用中，这类齿轮马达常被用在小型传送带驱动、智能门锁的锁舌驱动、小型云台的转动驱动、自动售货机的出货机构驱动等场景，这些场景普遍不需要过高的转速，但需要稳定的输出扭矩，同时对安装体积有严格限制，这款马达的结构尺寸刚好适配这类需求，整体外形的长宽高比例协调，不会在某一个维度上尺寸过大，方便在设备内部做布局排布。壳体上的安装孔位置经过优化，两个安装孔的中心距与输出轴的中心距做了标准化匹配，能适配多数现有小型设备的安装孔位，不需要重新设计安装板就能直接替换同类型的老旧马达，降低设备迭代的改造成本。

　　齿轮部分的设计采用金属与非金属搭配的方案，高速级齿轮使用耐磨非金属材料降低运转噪音，低速级齿轮使用金属材料承受更大的输出扭矩，兼顾静音效果与负载能力，这种搭配在小型减速马达中是非常成熟的设计思路，能在成本可控的前提下提升产品的使用寿命。电机尾部的出线位置做了避让设计，不会因为安装时靠近设备侧壁挤压导线，造成线路破损的风险，输出轴的伸出长度经过核算，既保证与传动件的配合长度足够传递额定扭矩，也不会因为伸出过长导致轴承受力过大，缩短轴承的使用寿命。在三维建模过程中，所有配合面都预留了合理的装配公差，轴承安装位、齿轮定位轴的尺寸都按照通用机械公差标准设定，实际加工装配时不需要额外修配就能完成组装，能提升批量生产的装配效率。
