手动杠杆式Tig填充金属剪切装置

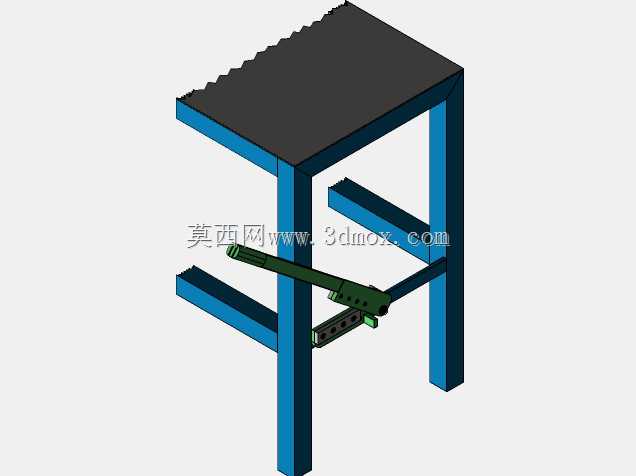

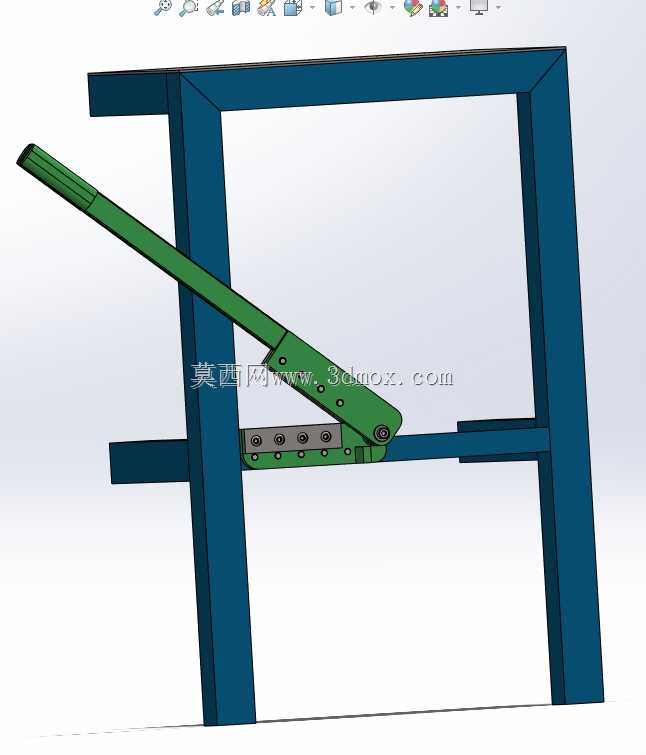

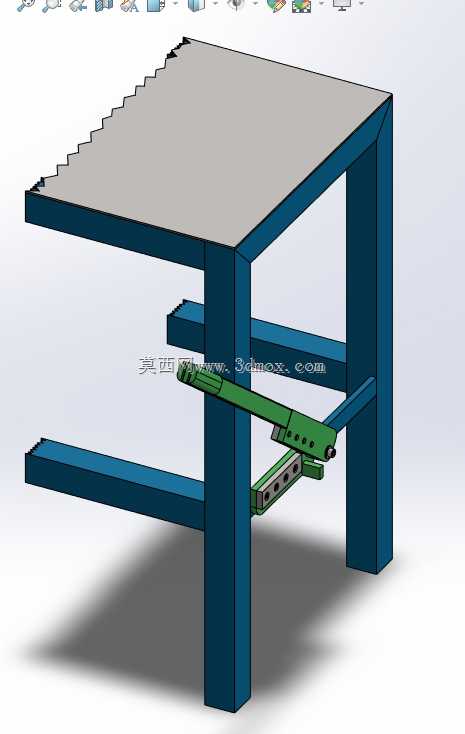

　　这款手动杠杆式剪切装置，主要面向焊接作业场景下的Tig填充金属裁切需求设计，在车间零散焊接工位、小型五金加工点、维修作业现场都能适配使用，不需要外接动力源，完全依靠人力操作就能完成焊丝、薄金属填充条的定长裁切作业。从结构布局来看，装置采用框架式机架作为承载主体，深蓝色的方管焊接机架形成稳定的门式支撑结构，底部预留了工作台安装的固定孔位，可以直接通过螺栓固定在现有工作台台面上，也可以搭配独立的支撑脚放置在地面使用，整体安装边界宽度控制在800mm以内，深度不超过600mm，占用作业空间小，适合工位面积紧张的零散作业场景。操作端采用加长杠杆手柄设计，绿色的长手柄通过铰接销轴与剪切动刀座连接，利用杠杆力臂放大原理，

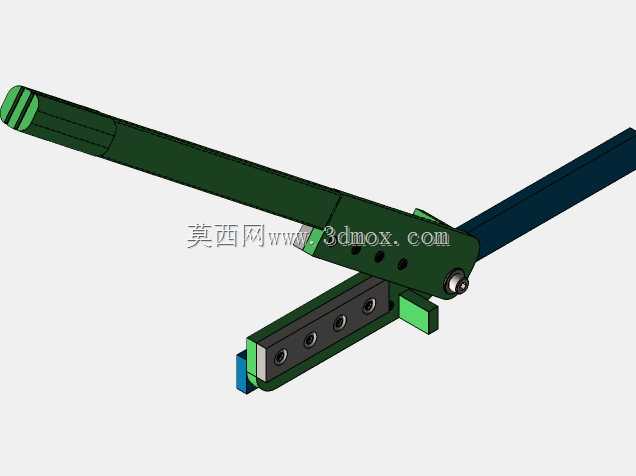

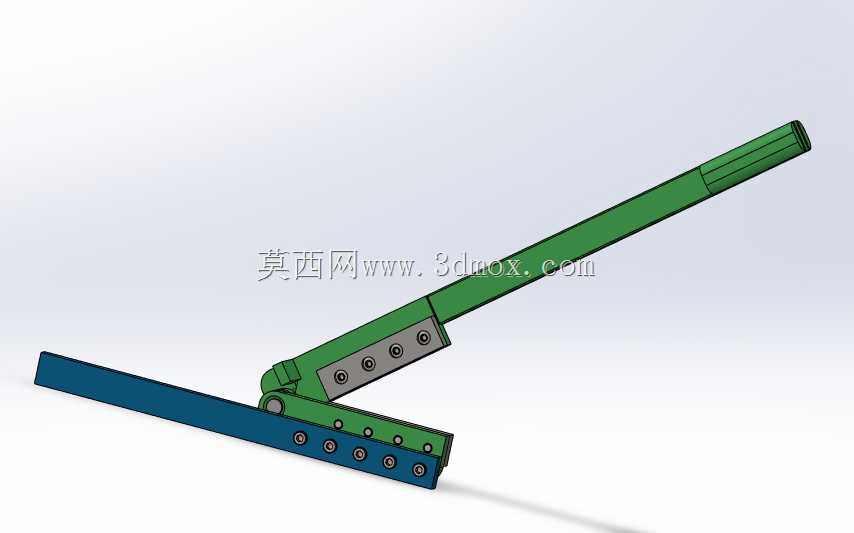

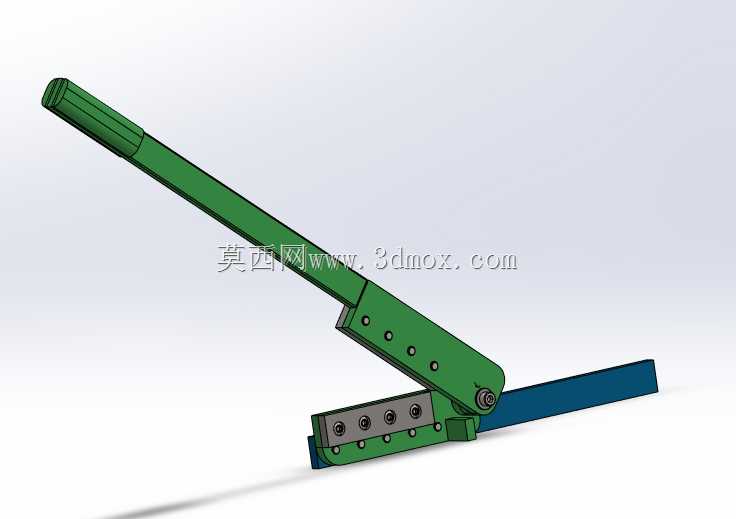

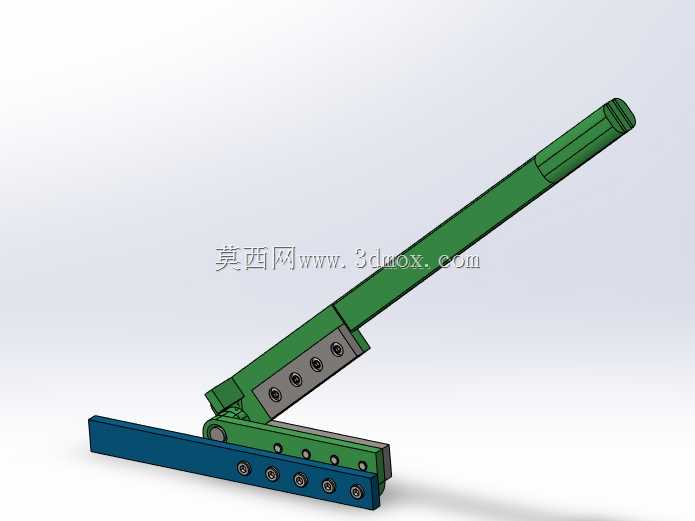

　　操作人员只需要施加较小的下压力，就能带动动刀与定刀完成咬合剪切，相比普通手持式剪刀，裁切力度更大，切口更平整，不会出现填充金属端头弯折、毛刺过大的问题，能有效减少焊接时送丝卡顿的情况。剪切刀组部分采用分体式镶装结构，定刀固定在机架中部的横梁安装座上，动刀随杠杆手柄绕铰接点转动，刀块通过内六角螺栓紧固在刀座上，后期刀刃磨损后可以单独拆卸更换刀块，不需要整体更换刀座，降低了后期维护成本。刀座旁设置了可调式挡料定位结构，可以根据需要裁切的填充金属长度调整挡块位置，实现定长裁切，批量裁切时能保证每段填充金属的长度一致，减少材料浪费。机架的中部横梁同时作为待剪材料的承托平台，裁切时填充金属可以沿着横梁表面推送至刀口位置，

　　操作时手部不需要靠近刀口区域，配合手柄的操作行程限位，能避免操作过程中出现夹手的安全隐患。从设计思路上，这款装置没有采用复杂的传动结构，全部采用常见的方管、板材、标准紧固件加工制作，所有零部件都可以通过常规的锯切、钻孔、焊接工艺完成加工，不需要高精度的加工设备，适合小型加工厂自行制作使用，也适合作为工位简易工装进行批量配置。装置的杠杆传动比经过匹配设计，操作手柄的下压力行程控制在30度以内，操作人员站立状态下单手就能完成操作，另一只手可以同步扶稳待裁切的填充金属，作业效率比使用普通手持式工具提升40%以上。机架的底部横梁可以作为废料收集的承托结构，裁切产生的短料头会直接落在底部横梁上，不会散落到地面，方便作业后统一清理，

　　保持工位整洁。刀组的剪切间隙设计为0.1mm，既可以裁切直径1-3mm的Tig焊丝，也可以裁切厚度0.5mm以下的薄金属片、铜皮、铝皮等焊接辅助填充材料，适用的材料范围覆盖常见的碳钢、不锈钢、铝合金填充材质，能满足常规焊接作业的大部分裁切需求。装置整体没有易损的电子元器件、液压气动元件，日常只需要定期在铰接销轴位置加注润滑油，检查刀块的紧固螺栓是否松动即可，维护成本极低，在无电源的野外维修作业场景下也能正常使用。安装时需要保证机架的水平度，固定螺栓采用M10规格的膨胀螺栓或者台钳夹紧固定即可，不需要做额外的地基处理，搬迁移动时只需要松开固定件就能整体转运，适合流动作业的维修班组配置使用。
