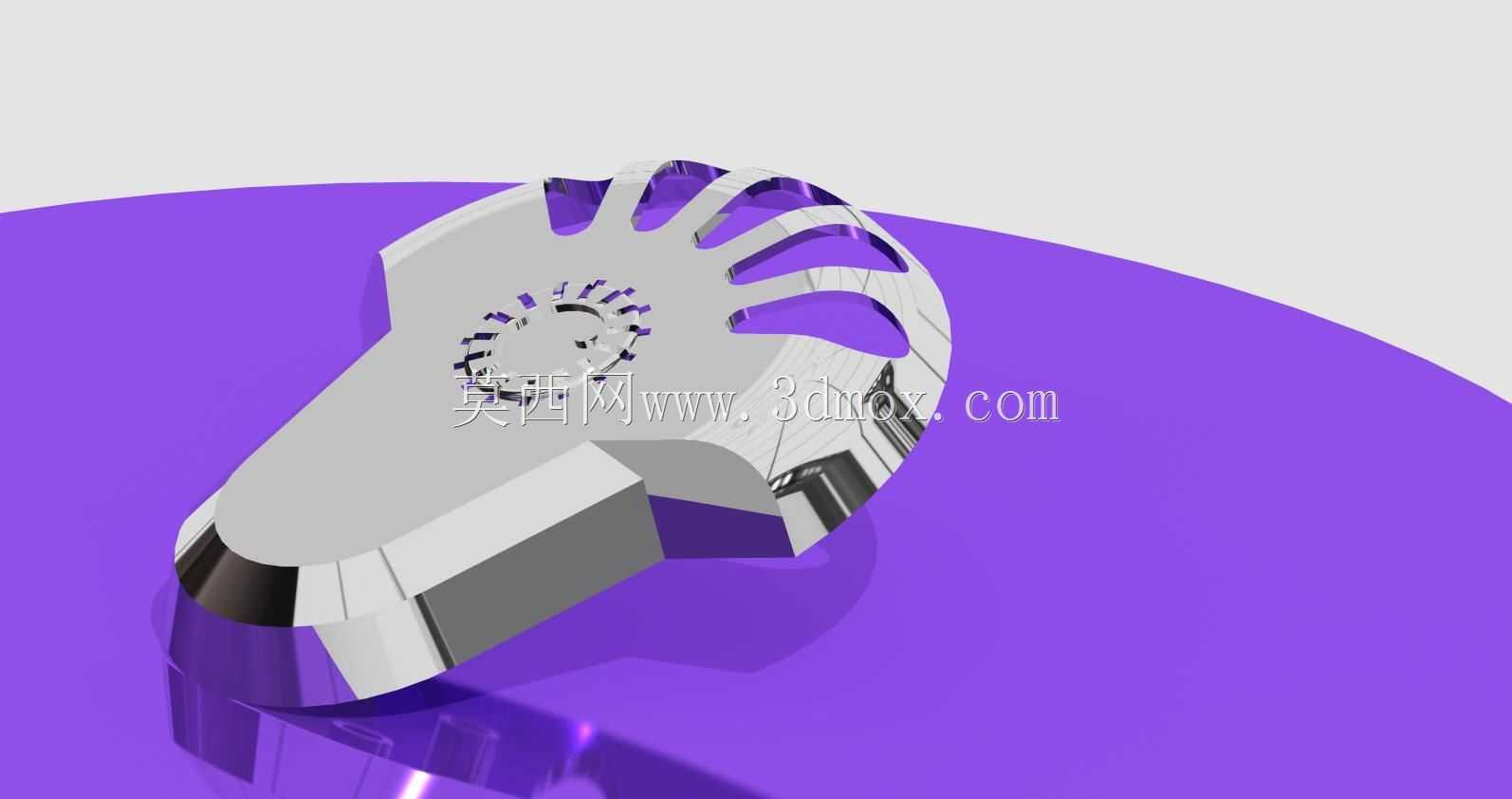

镜像模式外壳倒角加工专用工装结构

　　在消费电子、小型精密传感器外壳的批量机加工环节，边缘倒角工序长期存在一致性差、对称度难保证的痛点——这类带镜像对称特征的薄壁外壳，常规单工位倒角需要两次装夹找正，不仅装夹累计误差容易导致两侧倒角大小不均、棱边错位，薄壁件的二次装夹还极易引发装夹变形，直接影响外壳后续的装配贴合度与外观质感。这款镜像模式外壳倒角工具，正是针对这类对称结构薄壁件的倒角工序痛点开发的专用工装，核心是通过镜像定位结构实现一次装夹完成双侧对称倒角加工，从根源上消除二次装夹带来的误差累积。

　　从实际产线应用场景来看，这类工装主要适配小型数控铣床、台式倒角机的加工工位，针对壁厚0.8-2mm的金属、硬质塑料材质镜像对称外壳零件，可完成零件双侧棱边的45度、30度等常规角度倒角作业，也可通过更换倒角刀头适配R角圆弧倒角需求。在小型传感器外壳、消费电子结构件的批量加工场景中，使用该工装可将单零件倒角工序的装夹辅助时间压缩60%以上，同时能将双侧倒角的对称度公差控制在0.05mm以内，完全满足精密结构件的外观与装配要求。

　　工装的功能设计完全围绕镜像对称加工的核心需求展开：主体定位基座采用与目标外壳内腔完全贴合的仿形定位面，零件装入后可通过侧边的弹性顶紧机构实现无间隙定位，避免加工过程中零件窜动；基座两侧对称设置有倒角导向槽，导向槽的角度与倒角角度完全匹配，倒角刀头沿导向槽进给即可完成对应侧的倒角加工，无需操作人员反复对刀找正；基座中部设置有镜像翻转定位销，完成一侧倒角后，无需拆卸零件，只需松开顶紧机构将基座沿定位销翻转180度并锁止，即可直接进行另一侧的倒角加工，整个翻转过程中零件与定位基座的相对位置保持固定，彻底避免二次装夹带来的位置偏差。

　　设计思路上，这款工装没有采用复杂的气动、液压夹紧结构，而是完全依靠机械结构的配合实现定位与锁止，一方面是为了控制工装本身的制造成本，适合中小批量加工场景的配套使用，另一方面纯机械结构的可靠性更高，在车间多粉尘、多切削液的加工环境下，不会出现气动元件堵塞、液压元件泄漏的故障，日常维护仅需定期清理导向槽内的切屑即可。仿形定位面的设计采用了与零件外壳1:1的贴合公差，定位面的表面粗糙度控制在Ra1.6以下，避免装夹过程中刮伤零件外壳的表面，针对不同规格的镜像对称外壳，只需更换对应规格的仿形定位块即可适配，无需更换整个工装主体，大幅提升了工装的通用适配性。

　　从安装边界与外形尺寸来看，工装主体的安装底座采用标准的机用平口钳夹持尺寸，底座宽度为120mm，长度为180mm，总高度为65mm，可直接装夹在常规台式倒角机、小型数控铣床的工作台上，无需额外制作专用安装连接板；工装的最大加工行程可覆盖长度100mm、宽度60mm以内的小型外壳零件，倒角深度可通过导向槽上的限位螺钉进行调节，调节范围为0.1-1mm，可满足不同零件的倒角尺寸要求。工装的翻转锁止机构采用锥面定位结构，翻转后的重复定位精度可达0.02mm，完全满足精密倒角加工的精度要求，不会出现翻转后位置偏差导致的倒角过切、欠切问题。

　　在实际加工验证中，针对壁厚1mm的铝合金传感器镜像外壳，使用该工装进行双侧倒角加工，单零件加工周期仅需12秒，加工完成后双侧倒角的尺寸偏差不超过0.03mm，棱边无毛刺、无塌边，零件装夹变形量控制在0.01mm以内，完全满足后续的阳极氧化、装配工序要求。相比传统的两次装夹倒角方式，不仅加工效率提升明显，还大幅降低了操作人员的技能要求，新入职的操作人员仅需半小时的培训即可独立完成操作，无需掌握复杂的对刀找正技能，有效降低了产线的人力成本。同时工装的整体结构采用硬质铝合金制作，自重仅为1.2kg，操作人员可轻松完成工装的搬运、换装，适配多台设备之间的灵活转产需求。
