12V低压贴片式LED灯带结构设计

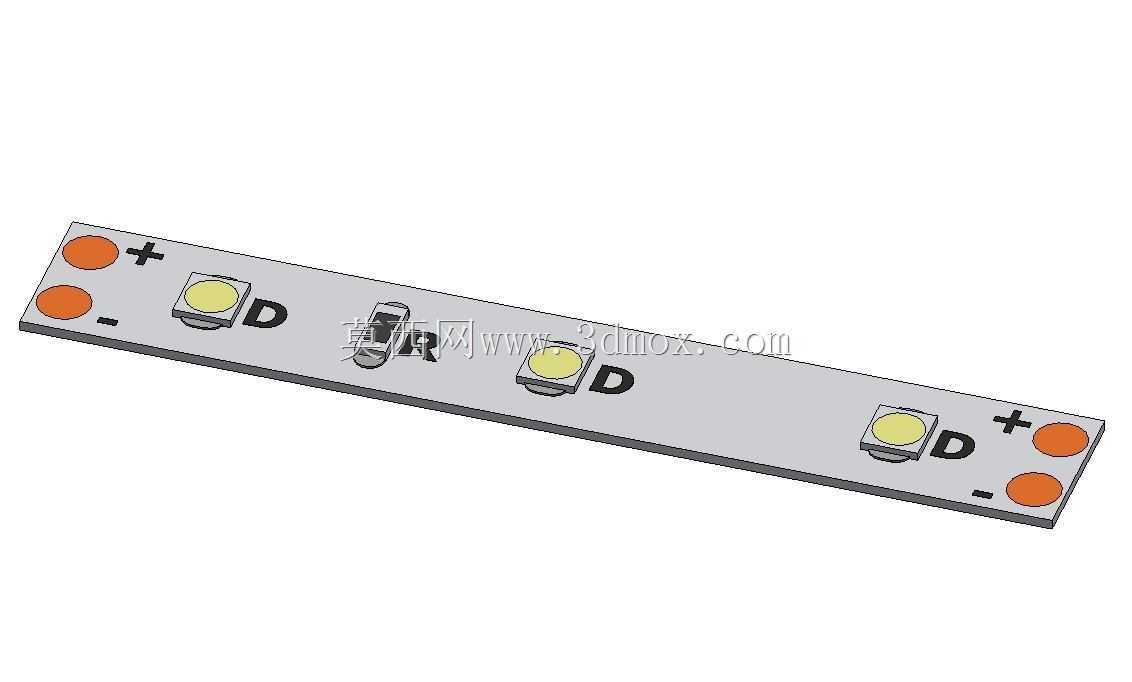

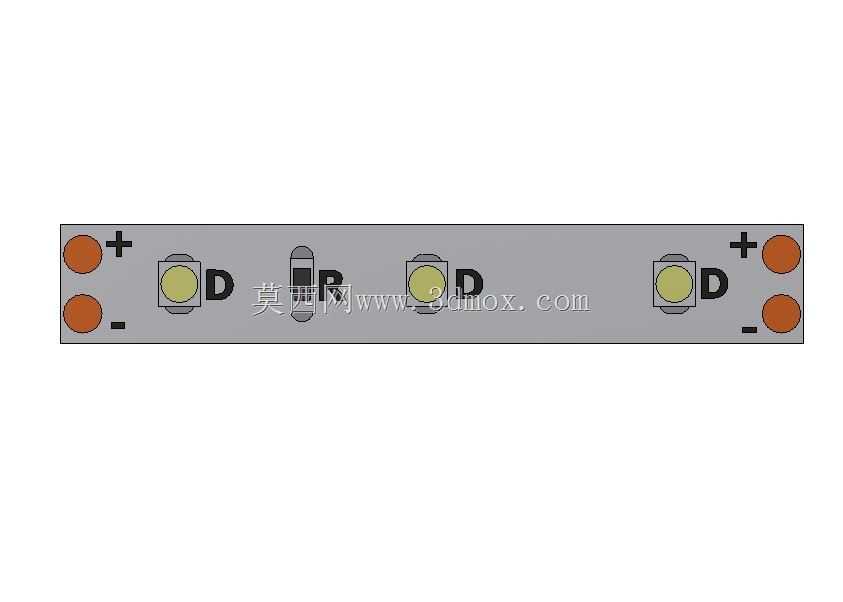

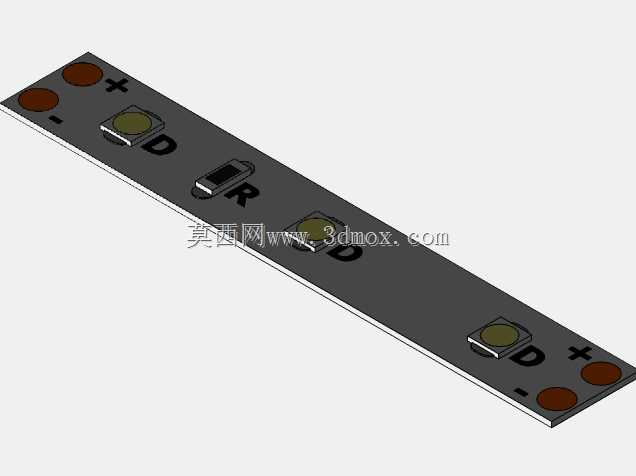

　　这款12V低压LED灯带的结构设计，首先要匹配低压直流供电场景下的照明需求，这类灯带常应用在设备内部局部照明、小型柜体指示照明、低压装饰照明等场景，相比高压灯带安全性更高，适合人员易接触到的安装位置，也适配多数小型工控设备、展示装置的内置供电回路，不需要额外做高压绝缘防护，能降低配套设备的电气安全设计成本。从结构设计逻辑来看，灯带采用长条形薄型PCB基板作为载体，基板两端预留正负极标识与焊接触点，方便多段灯带拼接或者直接对接供电线路，基板上每三个LED灯珠搭配一颗限流电阻，这样的电路排布是为了匹配12V的供电电压，让每个灯珠都工作在额定电流区间，避免单颗灯珠过流烧毁，同时电阻的排布位置和灯珠保持合理间距，

　　减少电阻工作发热对灯珠光衰的影响。外形上灯带做窄幅薄型设计，厚度控制在极小范围，宽度适配常见的灯带安装卡槽，既可以嵌入铝槽内做线性照明，也可以直接背胶粘贴在平整的安装面上，安装边界灵活，不需要预留过大的装配空间，适合狭小空间内的照明布置。灯珠采用贴片式封装，焊接在PCB基板上后和基板表面基本齐平，不会额外增加灯带整体厚度，表面的发光面做平整处理，光线出射角度均匀，不会出现局部暗区。基板两端的正负极端子做加大焊盘设计，方便焊接导线或者接插件，同时焊盘旁做清晰的正负标识，避免安装时接反极性导致灯珠不亮。在结构细节上，电阻的选型和排布经过匹配计算，三颗灯珠串联后和电阻组成独立的发光单元，即使某一个单元出现故障，

　　也不会影响整段灯带其他单元的正常工作，降低后期维护的替换成本。灯带的基板采用常规FR-4材质，具备一定的韧性，可以小幅度弯曲适配弧形安装面，但弯曲半径不能过小，避免基板上的铜箔线路断裂或者元器件脱焊。实际应用中，这类灯带常被集成在设备操作面板背光、机柜内部检修照明、展示柜轮廓照明等位置，因为是12V低压供电，即使在潮湿或者多尘的设备内部环境中，也不会出现高压漏电的安全隐患。设计过程中需要考虑元器件的焊接公差，灯珠和电阻的焊盘尺寸预留足够的焊接余量，既适合机器贴片焊接，也适合小批量手工焊接维修。灯带的整体长度可以根据实际使用需求裁剪，裁剪位置预留了专门的裁剪标记，沿着标记裁剪不会破坏内部的电路回路，裁剪后的段段依然可以正常通电工作，

　　适配不同长度的安装场景。从安装适配性来看，灯带背面可以粘贴双面胶，直接固定在金属、塑料、木质等多种材质的平整表面，也可以搭配专用的固定卡扣，在有振动的设备环境中使用，避免灯带长期振动后脱落。灯珠的排布间距经过优化，在常规安装距离下，光线连续无明显颗粒感，不需要额外加装柔光罩也能达到均匀的出光效果，如果需要更高的柔光要求，也可以搭配半透明的PC罩嵌入安装。电路设计上没有额外加装复杂的控制元件，整体结构简单可靠，故障率低，适合长时间连续工作的工业场景，不会因为控制元件失效导致整体照明中断。在散热设计上，因为是低压小功率设计，单颗灯珠的工作电流较小，整体发热量不高，依靠PCB基板本身的散热就能满足长期工作的温度要求，不需要额外加装散热铝片，进一步压缩了整体的安装空间和物料成本。实际选型使用时，只需要匹配12V直流供电电源，不需要额外搭配限流驱动模块，直接接通正负极即可正常点亮，接线逻辑简单，降低了现场安装的接线难度，即使是没有专业电工基础的设备装配人员，也能快速完成接线安装。
