适配31.8管径自行车前灯固定夹结构设计

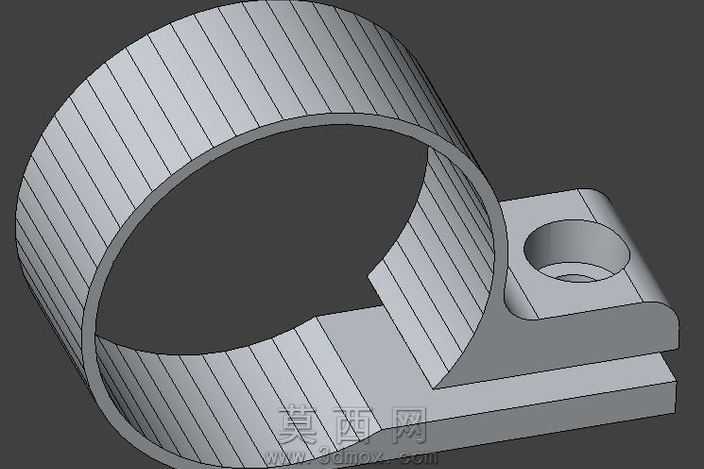

本作品为适配31.8mm管径的自行车前灯固定夹三维建模成果，建模阶段以实际骑行场景的安装需求为核心出发点，首先完成整体结构的参数化草绘：主体部分为开口式环形夹持结构，环形内径精准匹配31.8mm的标准自行车车把管径，开口处预留合理的形变余量，保证夹持时可以通过紧固件收紧产生足够的抱紧力，避免骑行过程中因路面颠簸出现灯夹移位、松动的问题。环形夹持段的外壁做了等厚度的均匀壁厚设计，既保证整体结构的抗形变强度，又能控制零件整体重量，不会给车把增加额外的负重负担。与环形结构一体成型的是安装基座部分，基座上设置有同轴的贯通安装孔，适配标准M4螺钉与垫圈的安装尺寸，孔位边缘做了倒角处理，既可以避免安装时螺钉刮擦孔壁产生毛刺，也能让螺钉装配后贴合更紧密，保证前灯安装后的结构稳定性。建模过程中对夹持环的开口过渡位置做了圆弧过渡处理，消除直角应力集中点，避免长期反复夹持受力后出现结构断裂的问题，同时一体成型的衔接位置做了加厚补强设计，提升整体结构的抗扭、抗弯折性能。材质设定上，针对该零件的使用场景，预设为高强度工程塑料材质，渲染阶段赋予零件哑光磨砂的工程塑料质感，表面做细腻的肌理处理，还原注塑零件的真实外观效果，同时对安装孔、环形内壁等关键配合面做高亮的精度面处理，凸显配合位置的加工精度要求。设计思路上充分考虑实际使用的通用性，除了适配31.8mm管径的车把安装场景，也预留了一定的夹持形变空间，可兼容相近管径的安装需求，同时整体结构无多余冗余设计，零件成型后可直接通过注塑工艺批量生产，装配仅需配套M4螺钉与垫圈即可完成安装，无需额外的复杂配件，兼顾了结构可靠性、安装便捷性与生产经济性，能够满足日常骑行过程中前灯的牢固固定需求，避免骑行震动带来的固定失效问题。
