汽车白车身爆炸视图结构展示三维设计

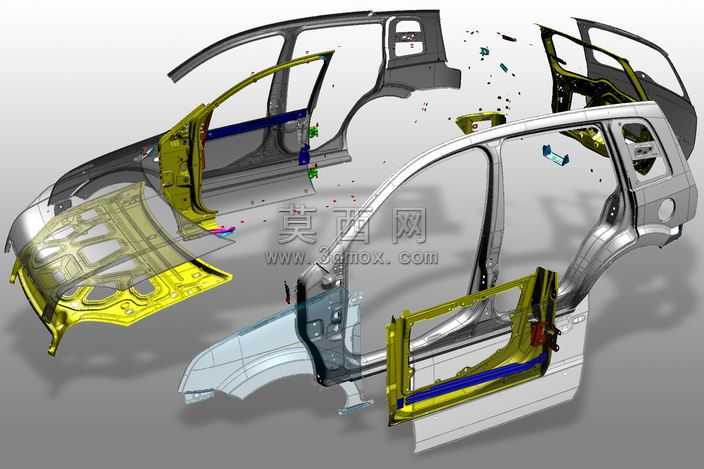

本作品为汽车白车身的三维结构设计成果，采用爆炸视图的呈现形式，完整还原白车身各组成部件的装配关系与空间排布。建模过程中严格遵循汽车车身设计的工程规范，对车身侧围、车门内板、车门加强梁、门槛结构、车身连接支架等核心构件进行了1:1比例的精准复刻，总计完成2002件独立零部件的参数化建模，每一个构件的轮廓曲面、安装孔位、连接点位都经过严谨的尺寸校验，确保各部件之间的装配公差符合汽车制造的行业标准。在材质表现层面，针对不同功能的车身部件做了差异化的材质区分：车身主体承载结构采用哑光金属银材质，还原冷轧钢板的原生质感；车门加强构件采用高亮金属黄材质，直观区分高强度钢的布置区域；部分内饰安装支架采用深色工程塑料材质，清晰呈现不同材质部件在车身中的分布逻辑。渲染阶段采用柔和的影棚布光方案，通过多角度的漫反射光源消除模型死角的阴影，让每一个拆分出来的零部件轮廓都清晰可辨，同时保留金属材质的细微反光特性，避免过度渲染掩盖结构本身的细节。设计思路上采用自顶向下的装配设计逻辑，先搭建白车身的整体框架基准，再逐层拆分各分总成部件，最后细化每一个小的连接卡扣、固定支架，既保证了整体车身的形面精度，也清晰展现了白车身从零散钣金件到完整承载式车身的装配层级，能够直观呈现白车身的受力传递路径、各部件的连接方式，以及车门总成与侧围总成的配合关系，可用于汽车结构教学、车身装配工艺演示、车身设计方案验证等场景，帮助观者快速理解承载式白车身的构造逻辑与零部件组成。
