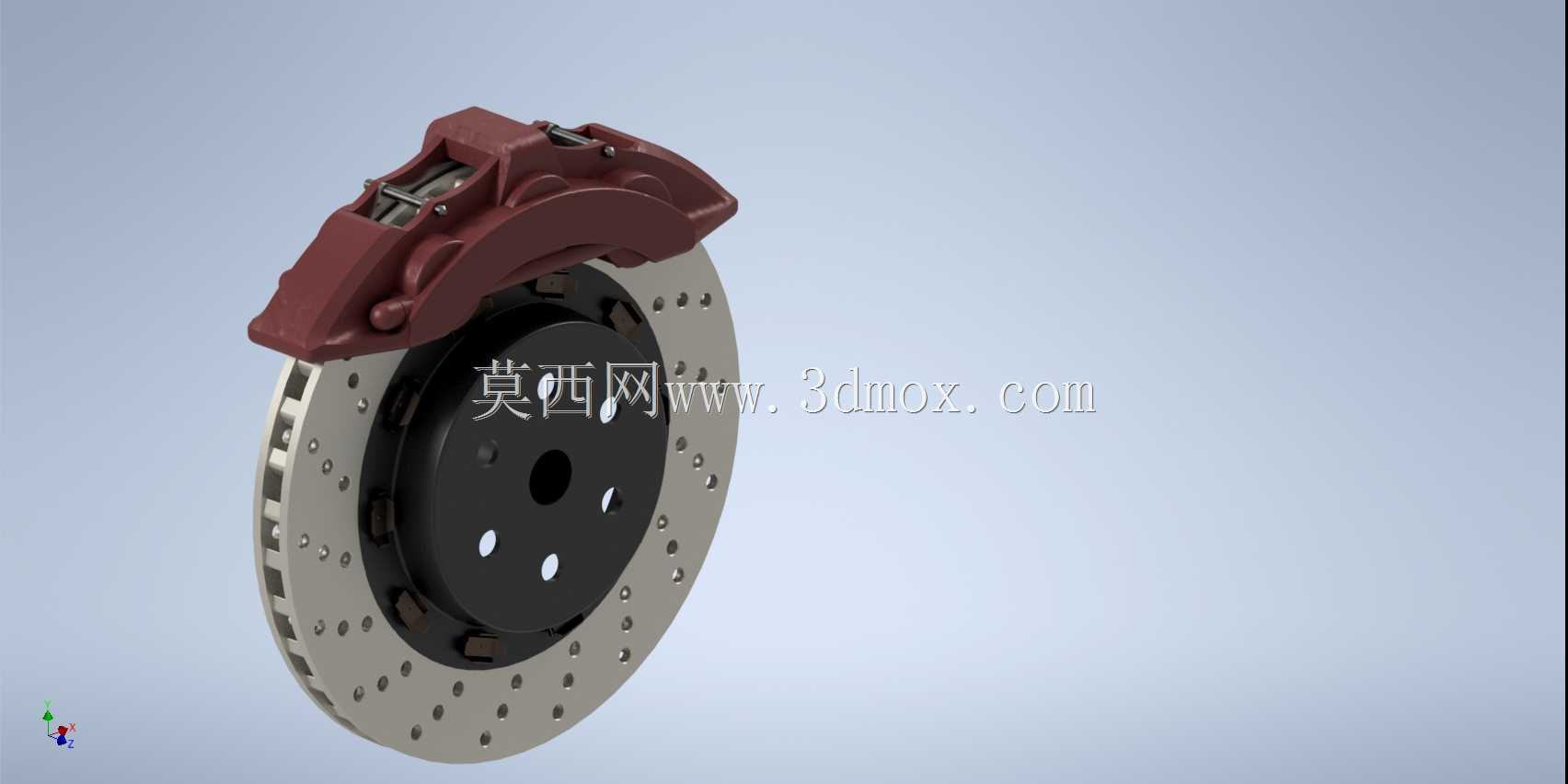

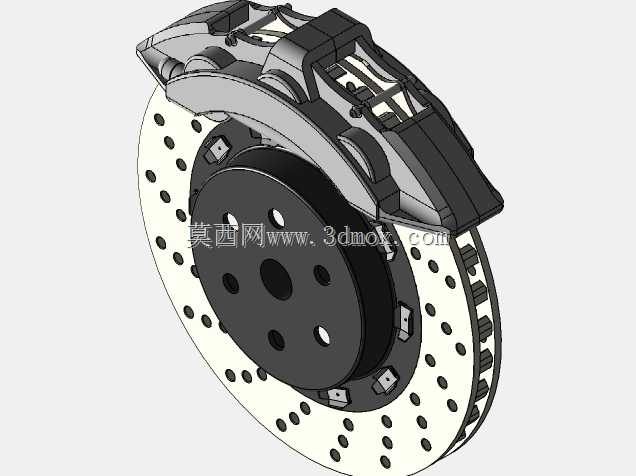

六活塞Brembo制动盘垫卡钳总成结构

　　这套制动总成的三维结构还原，核心围绕乘用车高性能制动场景的实际装配需求搭建，日常做底盘制动系统匹配、改装方案验证时，这类高精度数模能直接跳过基础测绘环节，把更多精力放在匹配调校上。先从安装边界说起，整个卡钳采用径向安装定位，安装孔位的中心距、结合面平面度公差都严格参照量产高性能卡钳的实测参数，适配多数17寸及以上轮毂的内部避让空间，制动盘的通风道结构完全复刻打孔划线通风盘的实体结构，盘体的有效摩擦半径、中心定位孔直径、轮毂螺栓过孔的分布圆尺寸，都对应主流性能车的转向节安装接口，不需要额外做结构修正就能直接套用在同规格的底盘平台上做运动干涉检查。做结构设计的时候，特意把卡钳的六活塞布局做了分区域压力匹配，

　　不同直径的活塞按照制动时摩擦片的压力分布规律排布，靠近盘片入摩擦区的活塞直径更小，出摩擦区的活塞直径更大，避免制动过程中摩擦片偏磨，同时卡钳本体的油路走向做了内置式集成，没有外露的硬管接头，减少制动液渗漏的风险点，卡钳的桥位结构采用分体式连接，桥码的厚度、定位销的配合公差都按照量产件的滑动配合要求设定，保证制动过程中卡钳能沿销体轴向自由浮动，不会出现拖滞力矩过大的问题。制动垫也就是刹车片的结构，背板和摩擦材料层的厚度比例、消音片的安装槽位、报警片的触发位置都做了1:1还原，摩擦片的倒角、开槽结构完全对应实际使用中的排屑、散热需求，避免连续制动时摩擦面形成气膜导致制动效能衰减。实际应用场景里，

　　这类制动总成除了量产乘用车主机厂的底盘配套开发，还覆盖民用性能改装、赛车队的制动系统调校领域，做三维数模的时候，特意把所有零件的配合间隙都按照实际装配公差预留，比如卡钳活塞和缸体的密封圈槽尺寸、活塞回位的预留行程、制动盘和防尘挡板的安全间隙，都能直接用来做制动系统的运动仿真，模拟不同制动压力下的卡钳变形量、盘片接触应力分布，不需要再手动调整配合参数。很多刚接触制动系统设计的工程师容易忽略通风盘的内部风道结构，这套数模里的通风道采用曲线导流设计，风道的截面变化、入口出口的导流角度都按照实际散热效率优化的结构还原，做热仿真的时候可以直接导入模型计算连续制动后的盘体温升，不用重新构建内部流道。卡钳的放气螺钉位置设置在卡钳腔体的最高处，

　　保证制动系统排气的时候能完全排净腔体内的空气，不会因为气阻导致制动踏板发软，驻车制动的预留接口虽然这套是行车制动卡钳，但安装位的周边空间也做了预留，方便后续拓展电子驻车执行机构的安装。从装配逻辑上，整个总成的零件拆分完全按照实际售后拆装的顺序设定，制动盘通过中心孔定位在轮毂轴头上，卡钳通过桥位固定在转向节的安装座上，刹车片通过卡簧定位在卡钳支架的导槽内，所有的弹性卡簧、防尘套、密封圈这些易损小件都做了独立的实体结构，做BOM拆分或者维修模拟的时候可以直接调用，不用额外补建小件模型。实际选型匹配的时候，只需要核对安装孔位的中心距、制动盘的有效直径、轮毂的偏距这几个核心参数，就能判断这套制动总成能不能适配目标车型，数模里所有的安装基准面都做了明确的特征标识，做装配约束的时候可以直接拾取基准面快速完成装配，节省建模的时间成本。
