直列四缸发动机配气与曲柄连杆机构

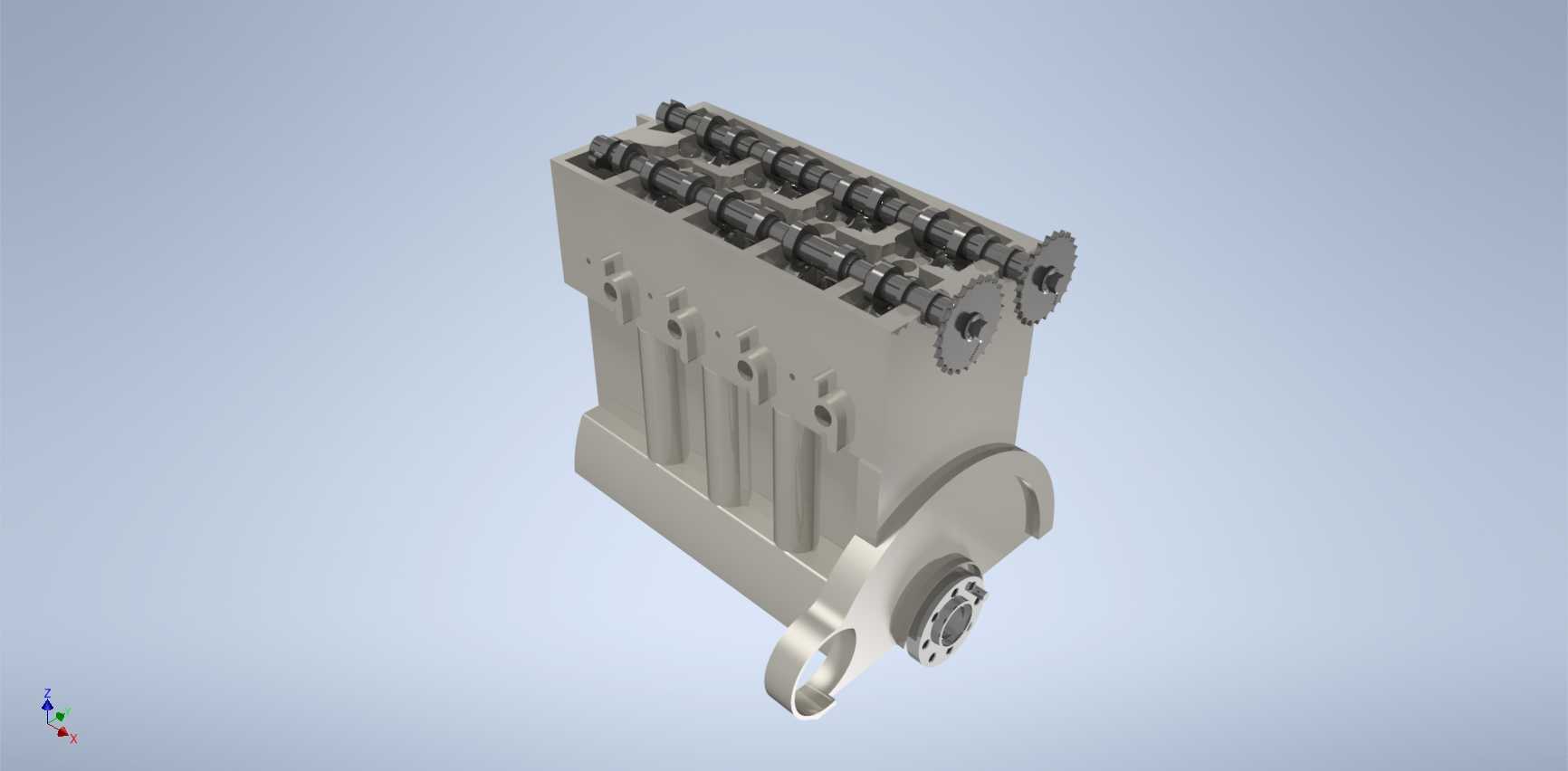

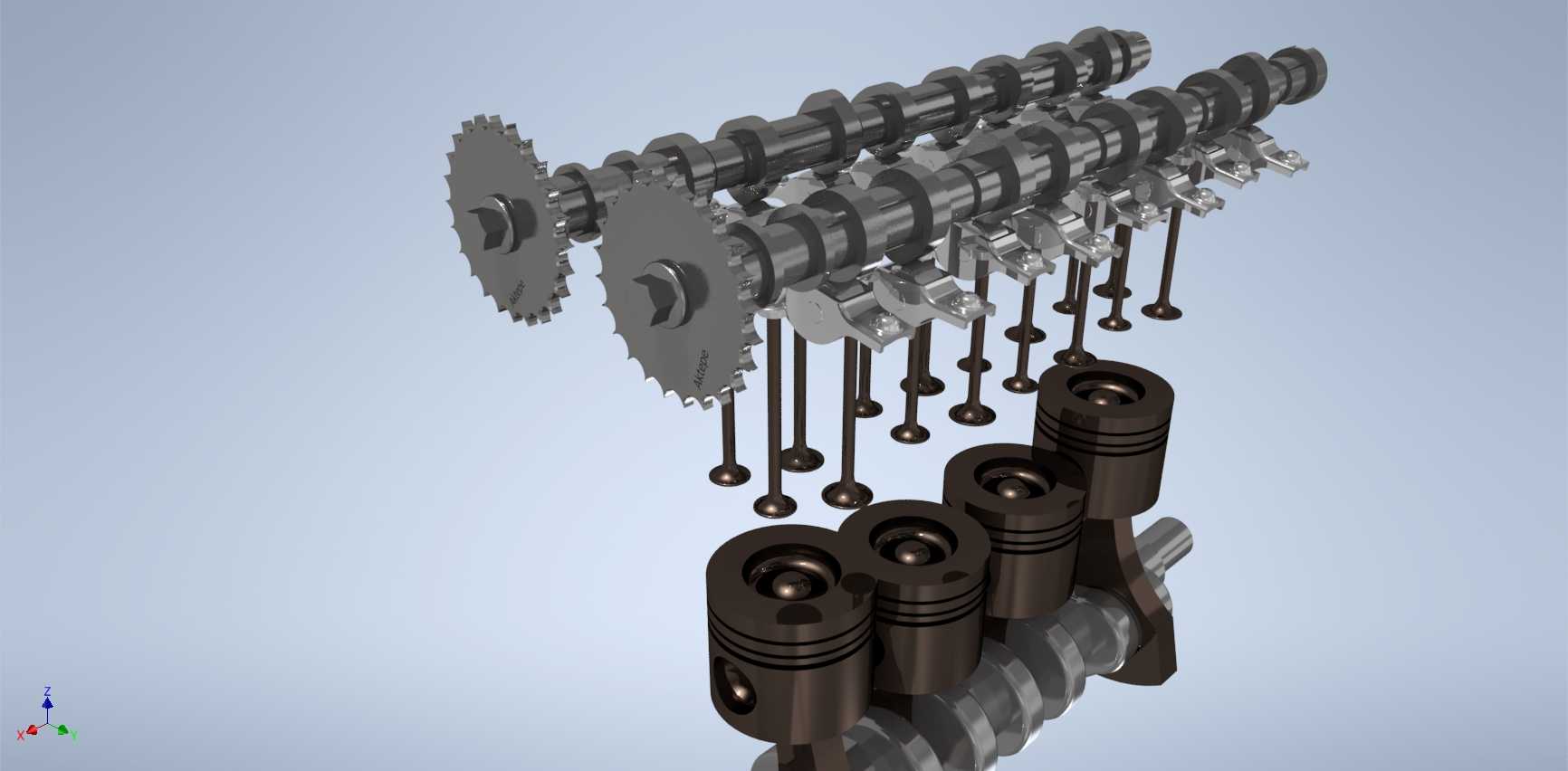

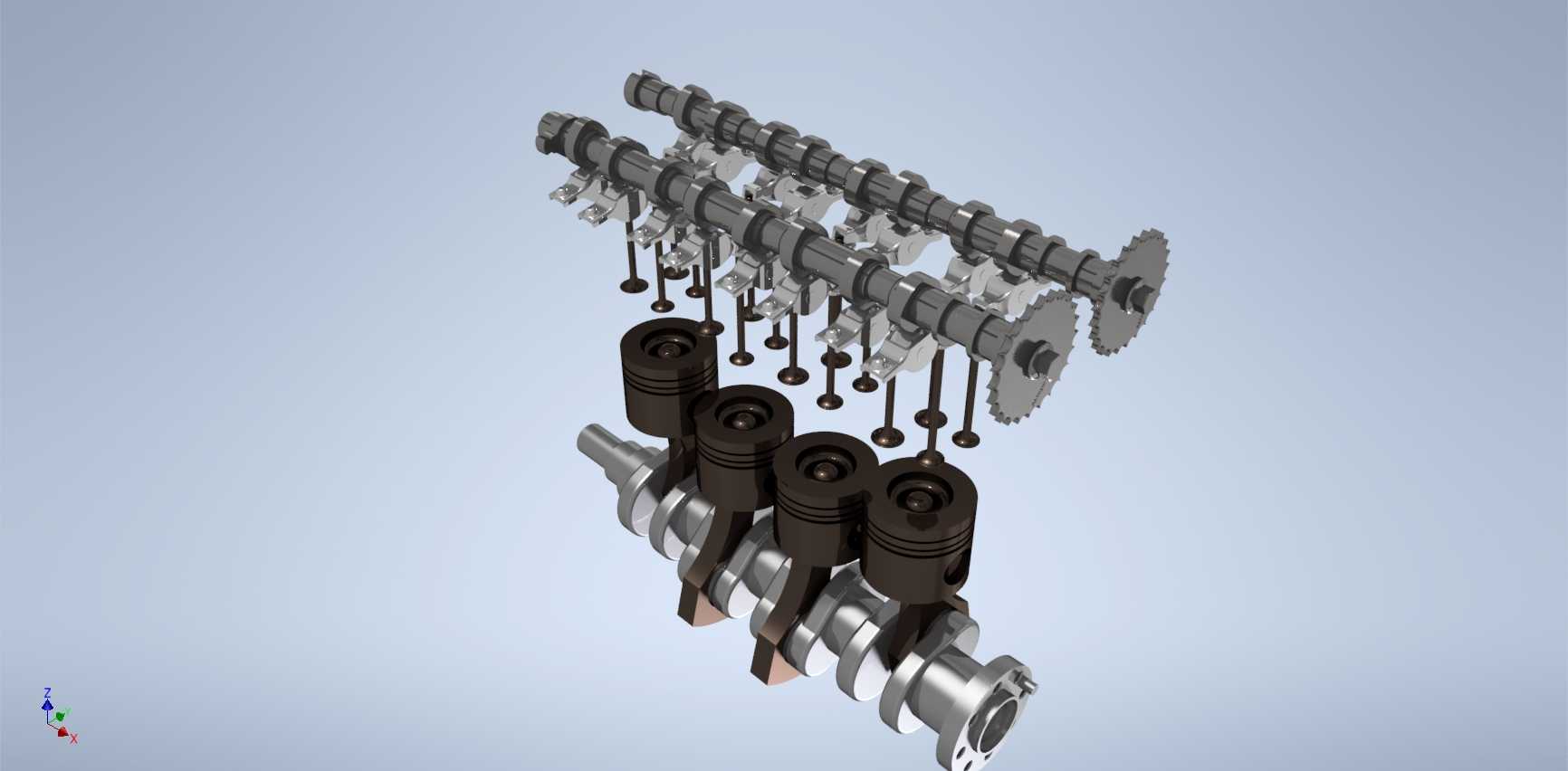

这款直列四缸动力装置的三维结构，完整还原了民用乘用车、轻型商用车动力核心的内部构造，可广泛应用于动力总成研发验证、职业院校汽修专业教学演示、内燃机原理科普展示等场景，能够帮助研发人员快速梳理动力传递逻辑，辅助教学环节拆解进排气与动力输出的配合关系，也能为维修从业人员直观呈现缸内构件的运动配合状态。整套结构覆盖了内燃机完成能量转换的核心功能模块，包含承担动力输出的曲柄连杆组件、负责进排气控制的顶置凸轮轴配气组件、完成燃烧做功的气缸活塞组件，各部件之间保留了真实的运动配合间隙，可模拟发动机运转过程中活塞往复运动、曲轴旋转输出、凸轮轴驱动气门定时开闭的完整动作循环，直观呈现四缸发动机1-3-4-2的做功顺序下各构件的运动时序，清晰展示进气、压缩、做功、排气四个冲程中不同部件的位置变化与配合逻辑。在设计思路上，该结构完全遵循量产直列四缸发动机的布局逻辑，采用直列式气缸排布，四个气缸沿曲轴轴向等距排列，兼顾了结构紧凑性与运转平顺性；顶置双凸轮轴的布置方式缩短了气门驱动的传动路径，能够精准控制进排气门的开闭正时与升程，提升进排气效率；活塞与曲轴之间通过连杆铰接，将活塞承受的燃烧压力转化为曲轴的旋转扭矩，凸轮轴与曲轴之间预留了正时传动系统的安装位置，可匹配链条或皮带传动结构保证配气正时的准确性。从安装边界来看，整套结构的缸体部分采用常规直列四缸的长宽比例，曲轴两端预留了飞轮端与前端轮系的安装接口，缸盖顶部预留了气门室盖的安装贴合面，进排气侧预留了进排气歧管的安装位，油底壳安装面位于缸体下部，各配合面的连接点位、螺栓孔位均参考量产机型的布局设计，既可以单独作为机构演示模型使用，也可在此基础上拓展外围附件，完成完整发动机总成的装配搭建，为动力系统的匹配设计提供基础结构参考。
