农用拖拉机驾驶室框架结构设计

　　在农用机械的实际作业场景中，拖拉机驾驶室框架是承载驾乘人员防护、操作空间界定、附属部件安装的核心承载结构，不同于乘用车辆的封闭舱体设计，这类开放式框架结构需要同时兼顾田间作业的通过性、复杂地形下的结构抗扭性，以及驾乘人员的基础安全防护需求。从实际作业工况来看，拖拉机多数时间在非铺装的农田、坡地、泥泞地块作业，作业过程中车身会持续承受来自地面的颠簸冲击，带农机具作业时还会额外承受牵引载荷带来的附加力矩，这就要求框架结构不能只做外观造型的曲面搭建，每一处管材的弯折角度、拼接位置都要对应实际受力路径做排布。

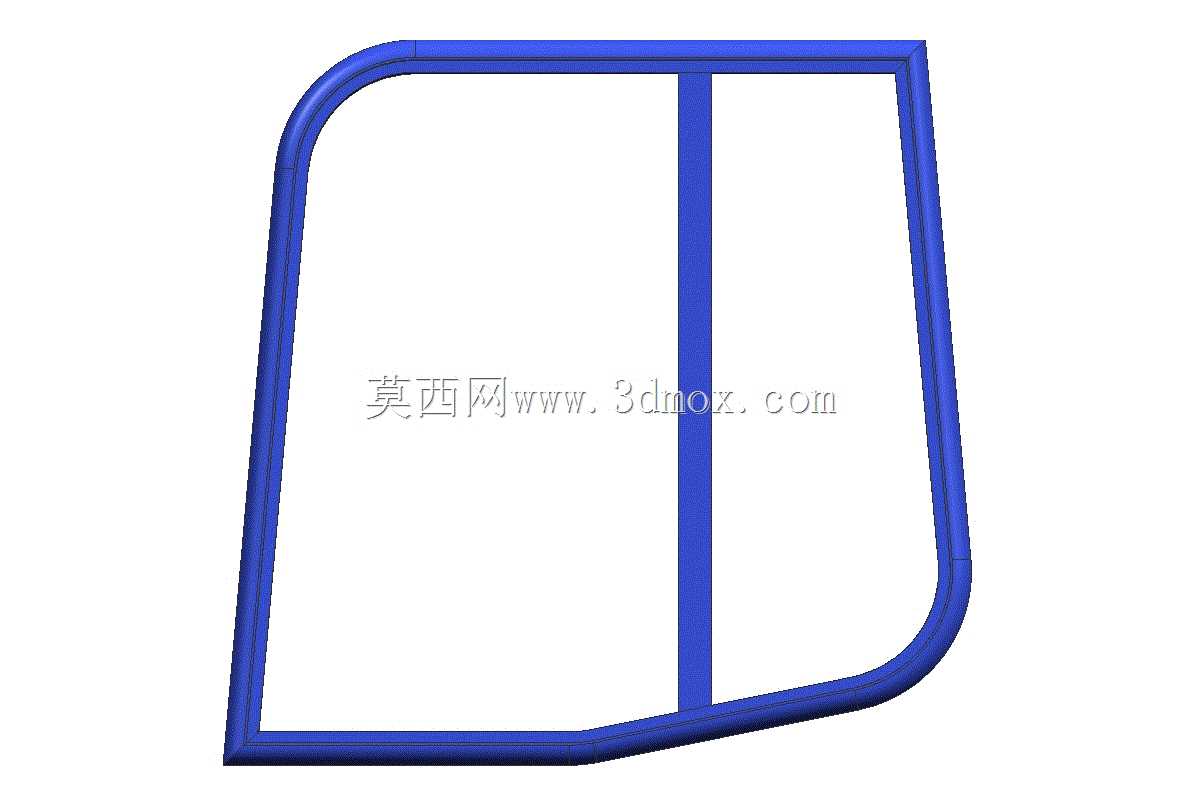

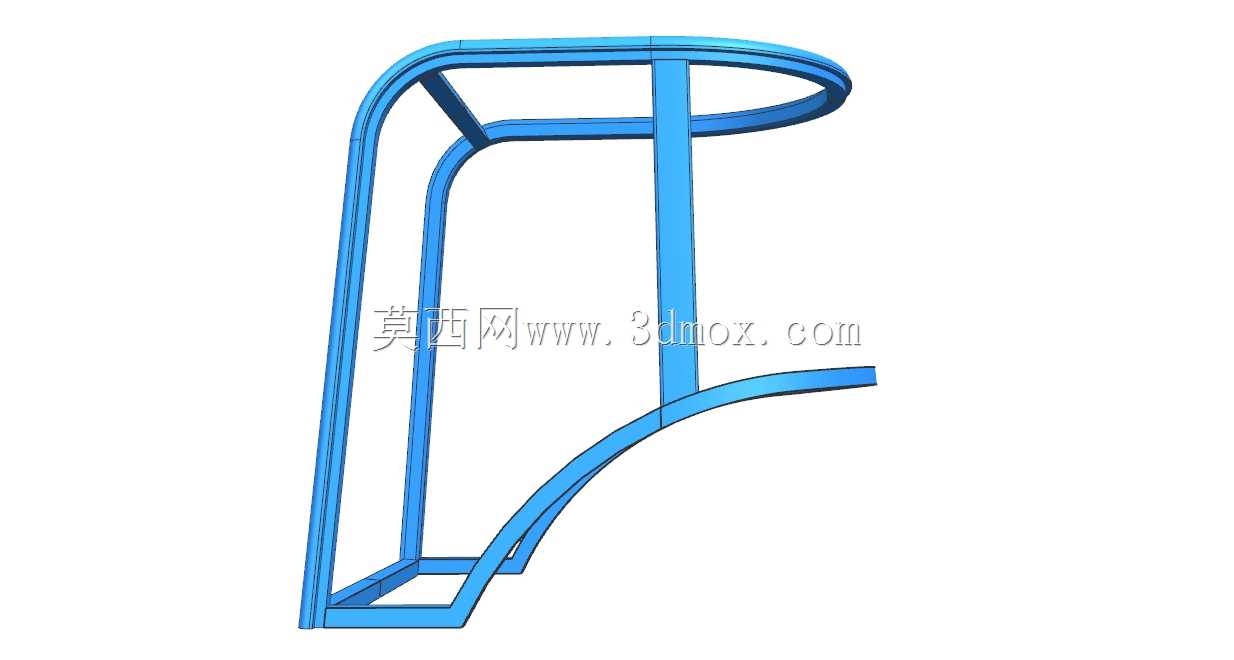

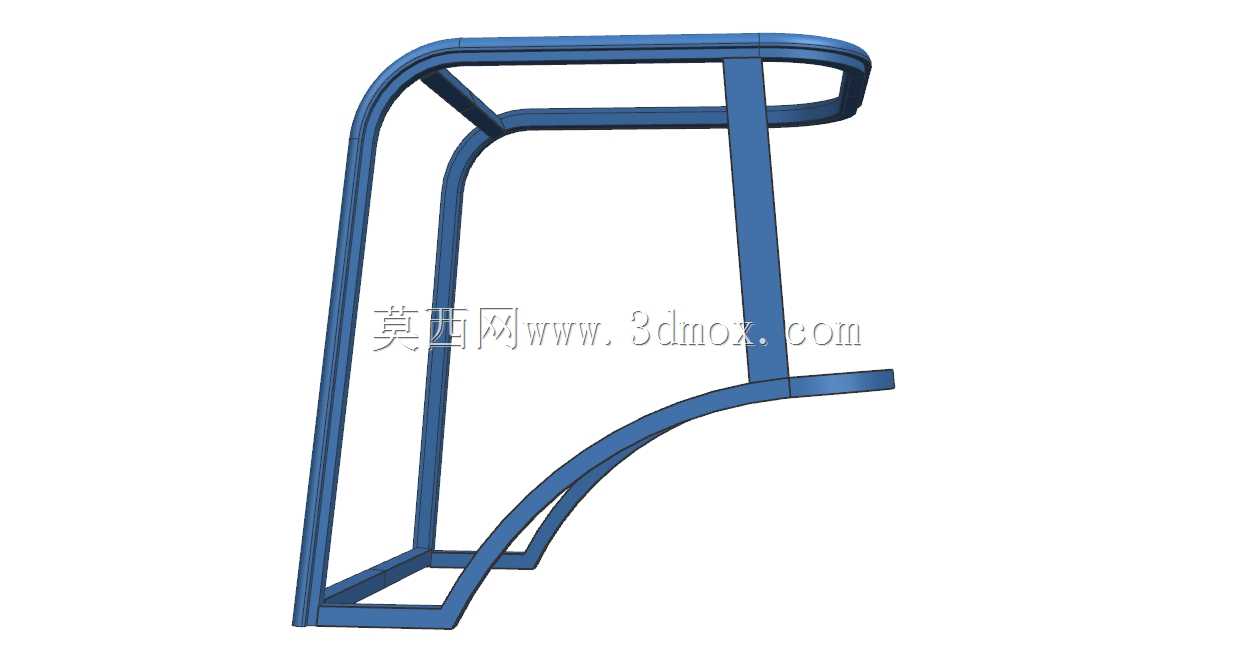

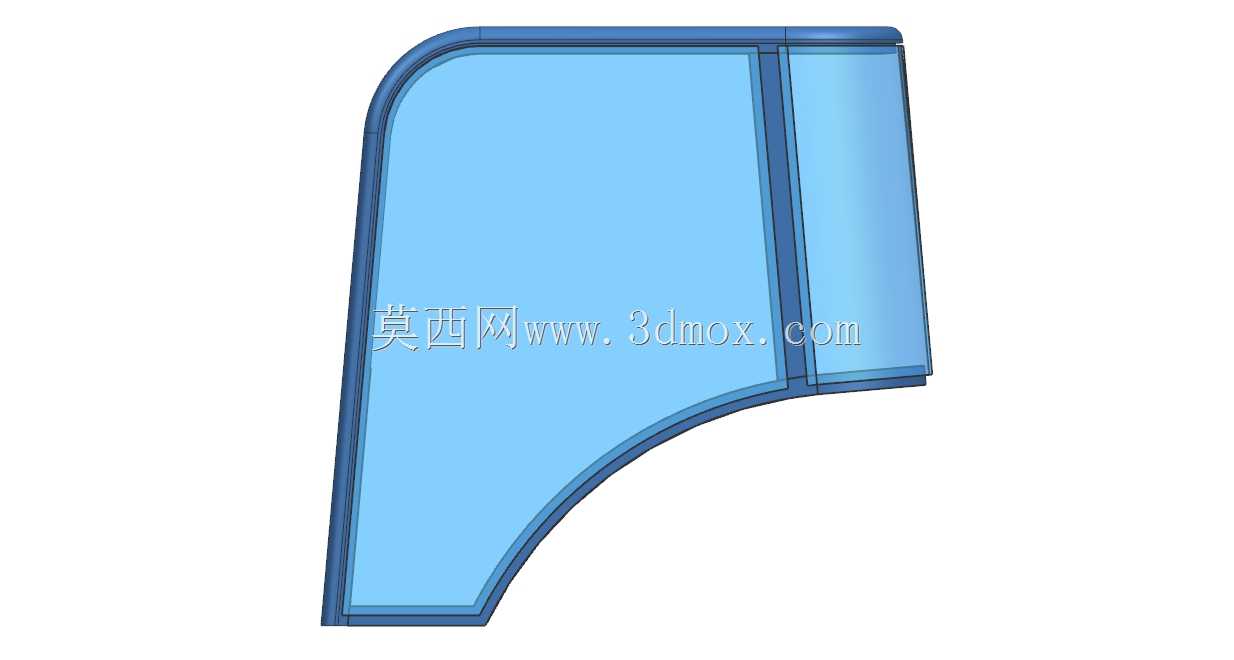

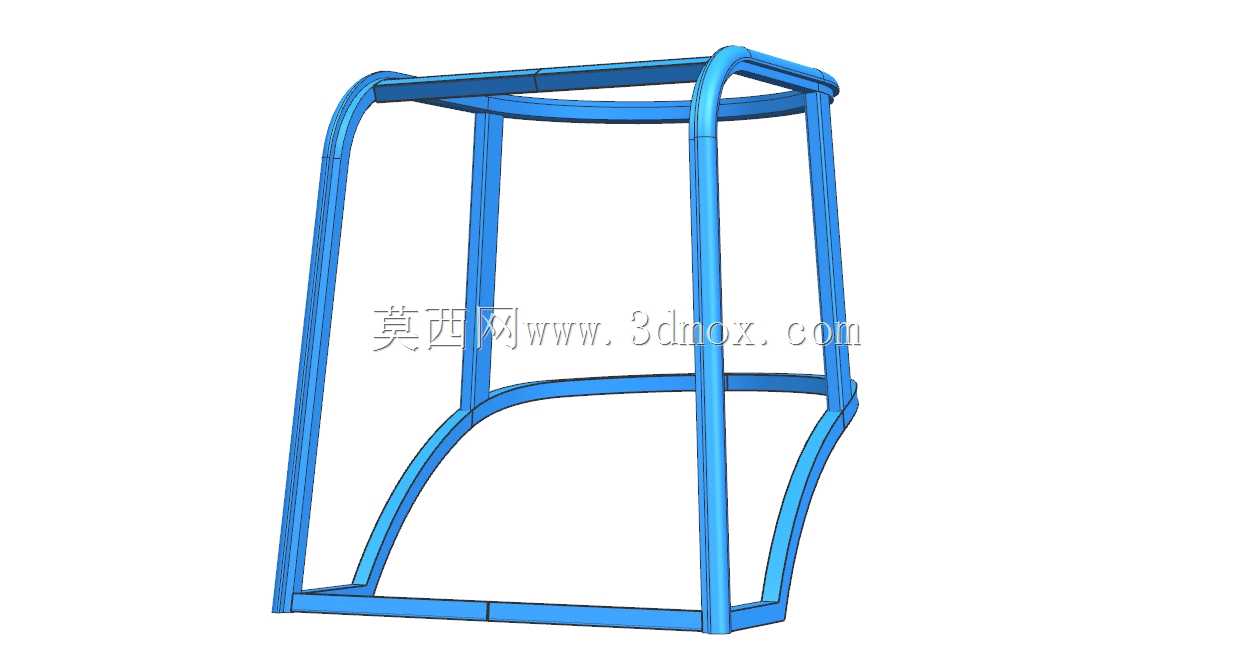

　　从结构设计逻辑来看，这套框架采用矩形管材弯折成型的整体式焊接结构，没有额外的拼接散件，主支撑立柱从底部安装基座位置一直延伸到顶部环形护框，形成连续的传力路径，遇到侧翻风险时，冲击力可以顺着立柱直接传导到底部底盘安装位，不会在框架中段出现应力集中的断裂点。顶部的环形护框做了圆弧过渡处理，一方面是避免田间作业时剐蹭低矮的果树枝条、大棚钢架，另一方面圆弧结构相比直角拼接的框架，在承受顶部坠物冲击时能更好地分散载荷，不会在角接位置出现应力撕裂。前侧的弧形延伸梁是特意做的造型收窄，对应前轮转向的最大转角边界，避免大角度转向时轮胎与框架发生干涉，同时这个弧度也刚好匹配前挡风玻璃的安装曲面，后期加装封闭玻璃、雨刮器、遮阳板等配件时，不需要额外做支架转接。

　　从安装边界的尺寸匹配来看，框架底部的四个安装支脚完全对应拖拉机底盘的原有安装孔位，不需要对底盘做额外打孔改装，支脚位置预留了足够的螺栓安装操作空间，现场装配时可以直接用扭矩扳手打紧标准紧固件，不需要特殊工装。框架的内部净空尺寸参考了常规农用机械驾乘空间的设计规范，预留了座椅安装、方向盘操作、操纵杆排布的足够空间，驾乘人员在佩戴安全帽、穿着厚工作服的状态下，不会出现肢体与框架剐蹭的情况，左右两侧的立柱位置刚好对应后视镜的安装点位，后侧的横梁可以直接固定空气滤清器、排气尾管的固定支架，不需要额外焊接附属安装座。

　　在功能特性的考量上，这套框架没有做冗余的结构设计，所有管材的壁厚选择都经过载荷校核，既不会因为壁厚过大增加整机整备质量、抬高整机重心影响坡地作业稳定性，也不会因为壁厚不足导致长期作业后框架出现开焊、变形的问题。框架的后侧开口位置预留了足够的检修空间，后期维护发动机、液压系统时，不需要拆卸整个框架就能完成常规滤芯更换、管路检修操作。考虑到田间作业的扬尘、雨水环境，所有管材拼接位置都做了连续密封焊，不会出现管材内部进水锈蚀的问题，后期做涂装时，焊缝位置打磨平整后可以直接做底漆、面漆喷涂，整体外观一致性更好。

　　很多新手做这类农机结构设计时，容易照搬工程机械驾驶室的厚重结构，忽略拖拉机本身的轻量化需求，或者过度追求轻量化导致结构强度不足，这套框架在设计时特意平衡了两者的关系，主受力位置的管材截面尺寸更大，非受力的装饰性位置则做了截面收窄，在满足安全防护要求的前提下尽可能降低结构自重。另外框架的整体宽度控制在整机轮距的边界范围内，不会超出轮胎的外侧宽度，在狭窄的田埂、林间道路通行时，不会因为框架突出导致剐蹭障碍物，顶部的护框高度也参考了常规农村道路的限高、果树挂果的最低高度，避免常规通行时出现卡滞。
