SnapmakerA350设备防护外罩结构设计

　　桌面级FDM3D打印设备在日常车间、创客空间、个人工作室场景使用时，经常会遇到环境粉尘飘落污染打印耗材、打印过程中PLA/ABS等耗材熔融产生的微量挥发物无组织扩散、设备运行时传动部件产生的低频噪音干扰周边人员、打印过程中误触高温喷头造成安全隐患等实际问题，这款针对SnapmakerA350机型开发的防护外罩，正是围绕上述实际使用痛点完成的结构设计。

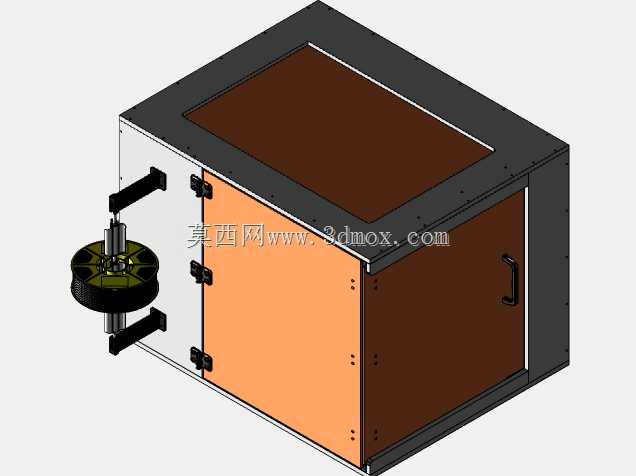

　　从实际安装边界来看，这款外罩完全贴合SnapmakerA350的原有设备轮廓，不需要对原设备的机身框架、运动导轨、电控模块做任何打孔、切割类改装，所有连接点位都依托原设备机身自带的型材槽位、安装孔位做固定，不会破坏原设备的结构强度与保修属性。外罩主体框架采用13毫米厚PVC泡沫板材加工，这类材料本身具备重量轻、刚性适中、加工难度低的特点，普通桌面级3D打印设备就可以完成配套连接角件、固定卡扣的自制加工，不需要额外采购定制化的金属连接件，大幅降低了外罩的制作成本与落地门槛，普通用户按照结构尺寸裁切板材后，配合3D打印的连接零件就可以完成整机组装。

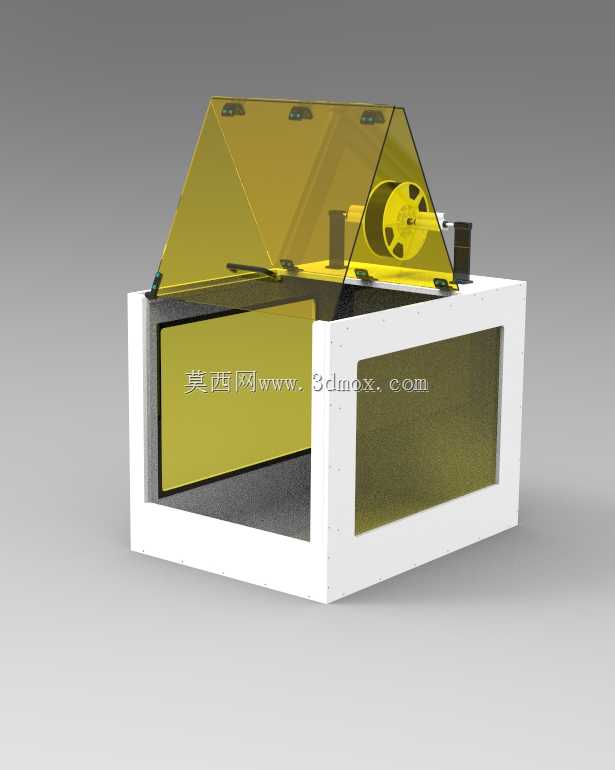

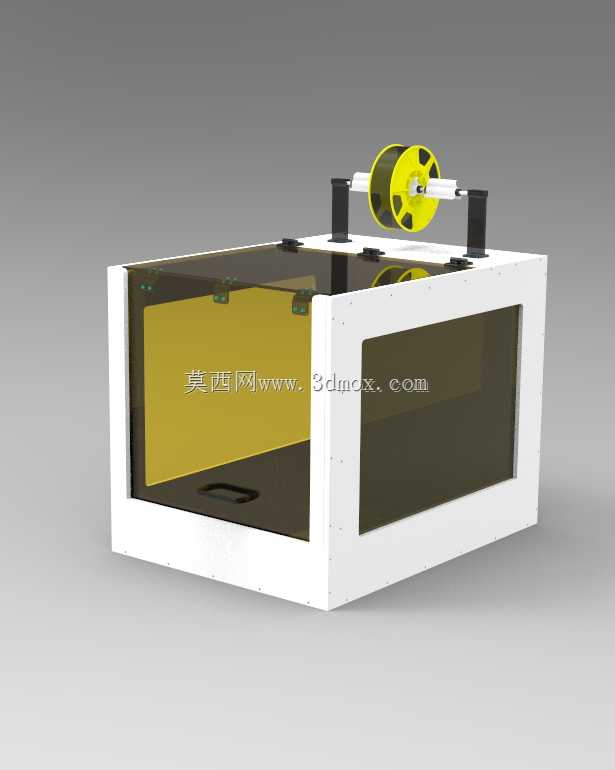

　　外罩的可视部分采用半透明琥珀色防护板材，这类板材一方面可以阻挡打印过程中产生的紫外线外泄（针对部分带激光雕刻功能的扩展模块），另一方面可以清晰观察内部打印作业的全程状态，不需要频繁开启外罩查看打印进度。顶部采用可向上翻折开启的斜顶结构，翻折边做了贴合的限位设计，开启后可以稳定保持在最大开合角度，方便操作人员更换耗材、调整打印平台、取出打印完成的工件；正面与侧面的封闭板材做了嵌入式安装，和框架之间预留了均匀的密封间隙，配合粘贴的泡棉密封条可以实现较好的封闭效果，既能够减少外部粉尘进入设备内部附着在导轨、丝杆传动部件上降低传动精度，也可以将打印过程中产生的挥发物控制在罩体内部，配合可选的过滤模块就可以实现废气的集中处理，同时封闭结构也能减少设备内部热量的无规则流失，让打印腔体内的温度保持在更稳定的区间，降低ABS等易翘曲耗材打印时的边角翘曲概率，提升大尺寸工件的打印成功率。

　　从结构设计的细节来看，外罩的所有板材拼接处都采用了45度对角拼接工艺，配合3D打印的L型连接角件从内部锁紧，外部没有突出的连接结构，整体外观整洁规整，不会出现尖锐的边角突出造成磕碰风险。外罩底部和设备放置台面之间预留了10毫米左右的通风间隙，既可以保证设备电控模块的散热进气需求，避免封闭后设备散热不畅造成电控过热停机，也不会因为间隙过大导致防尘、隔音效果打折扣。针对设备原有的线材走线位置，外罩对应位置预留了标准化的走线缺口，缺口处做了圆角打磨处理，避免长期使用过程中线材被板材边缘割破绝缘层造成短路风险。

　　在实际场景适配中，这款外罩除了满足基础的防护功能外，还预留了多个扩展安装点位，用户可以根据自身需求在罩体内部加装LED照明条、空气过滤模块、温湿度传感器、摄像头监控支架等配件，不需要额外在罩体上打孔固定，所有扩展点位都和框架结构做了一体化设计，不会破坏外罩的整体封闭性能。和市面上常见的亚克力全透明外罩相比，这款采用PVC泡沫板作为主体结构的外罩成本仅为同尺寸亚克力外罩的三分之一左右，且PVC泡沫板的抗冲击性能更好，日常搬运、挪动过程中不容易出现碎裂问题，更适合创客空间、学校实训教室这类人员流动大、设备挪动频繁的使用场景。

　　从安装流程的工程化设计来看，整个外罩的零部件全部采用标准化设计，板材裁切尺寸全部取整，没有复杂的异形曲面结构，用户即使没有专业的板材加工设备，依靠手持切割工具也可以完成板材的粗加工，配合3D打印的定位件就可以保证拼接精度，不需要专业的安装人员指导，普通用户对照结构示意图就可以在半小时内完成整个外罩的组装工作。外罩的总重量控制在8公斤以内，不会对设备放置的工作台面造成额外的承重负担，挪动设备时也可以和外罩整体移动，不需要反复拆装。
