搭载八方电机的定制电动BMX小轮车结构设计

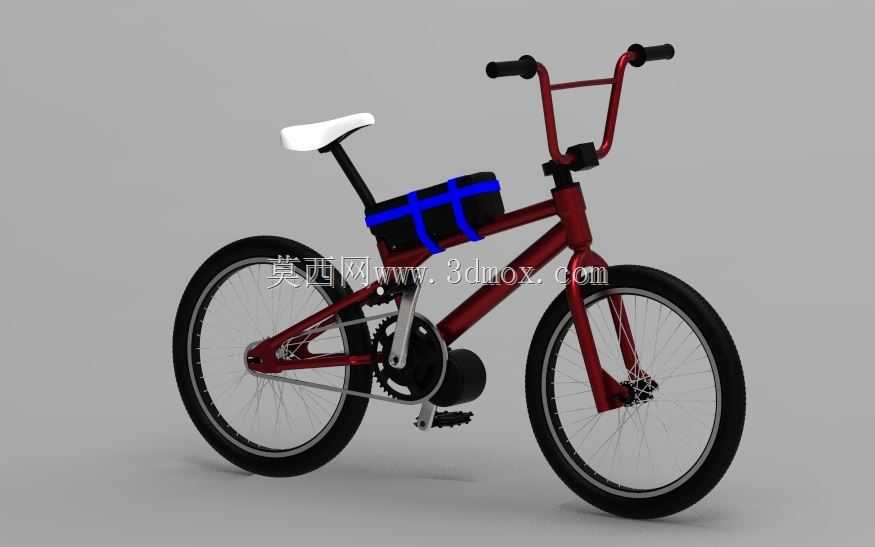

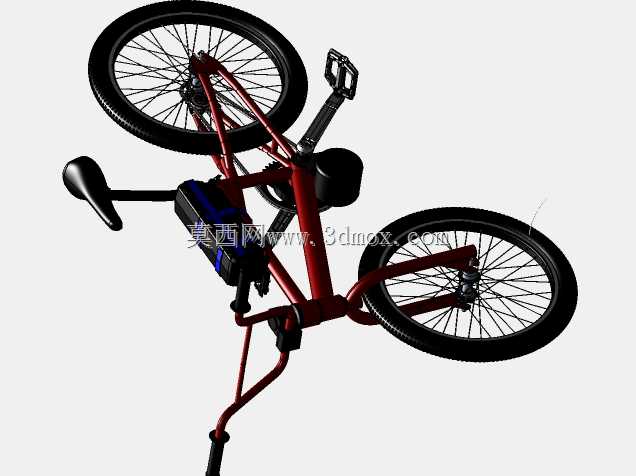

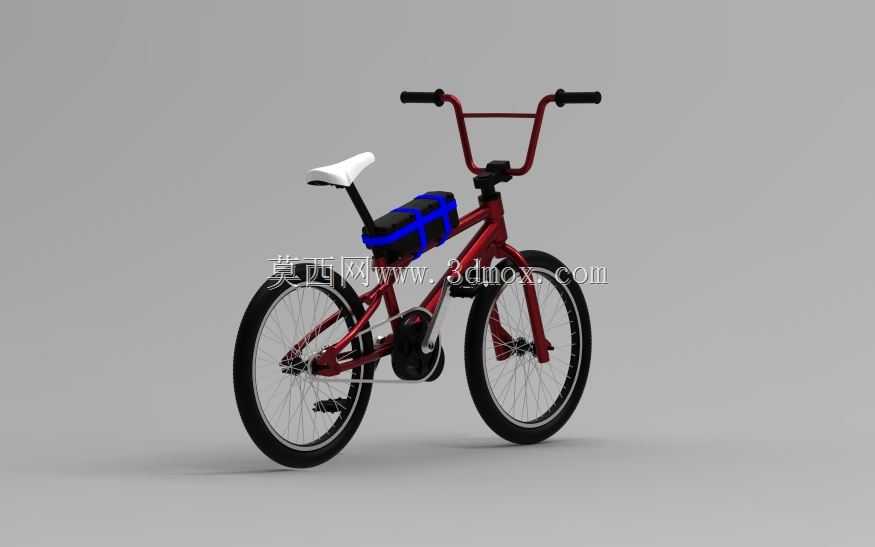

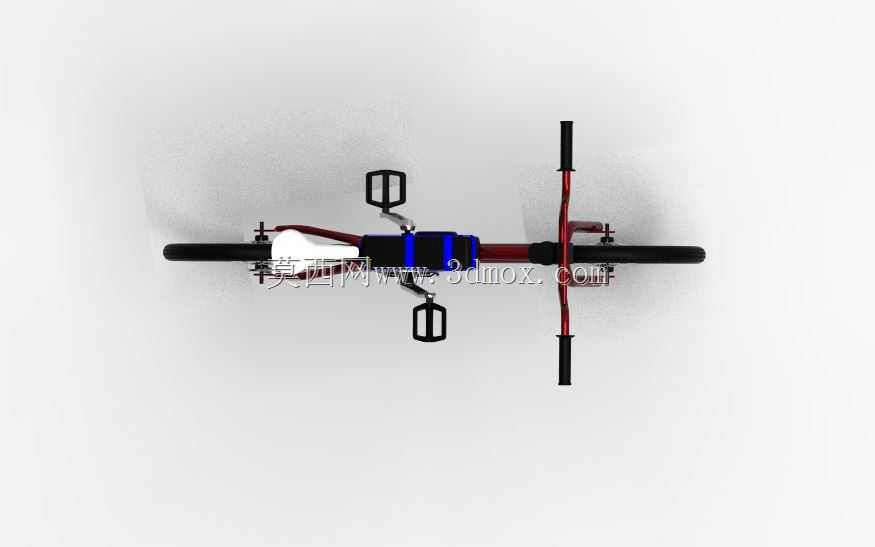

　　这款电助力BMX小轮车的结构设计，核心围绕传统小轮车的动作适配性与电驱系统的集成合理性展开，没有照搬普通通勤电单车的布局逻辑，毕竟BMX本身需要应对街式道具腾跃、坡道转体、平地花式动作的复杂受力，所有加装的动力部件都不能干涉车手的动作空间，也不能破坏原车的重心平衡。先看动力单元的布局，750W八方中置电机被固定在车架五通位置，这个位置是整车的重心最低点，电机外壳与车架下管、后下叉的间隙控制在8mm以上，既避免骑行颠簸时部件磕碰，也给后期维护预留了扳手操作空间，电机输出轴与原车曲柄的同轴度公差控制在0.1mm以内，保证脚踏转动时没有额外的卡滞阻力，不会影响车手做豚跳、转把这类需要灵活操控脚踏的动作。电池组采用3D打印定制壳体，

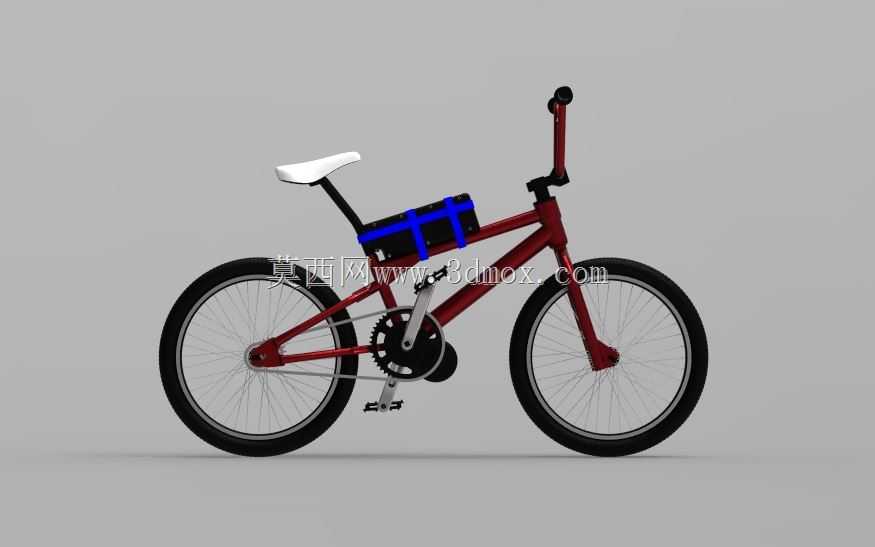

　　48V10Ah的电芯被分层排布在车架下管的上方位置，电池壳体的外形完全贴合车架管材的弧度，通过两组不锈钢抱箍与车架固定，抱箍与管材之间垫有2mm厚的橡胶减震垫，既可以吸收腾跃落地时的冲击，也能避免金属抱箍刮伤车架漆面，电池组的总重量控制在3.2kg，加上电机的重量，整车配重比前后保持在48:52，和传统无动力BMX的配重差异控制在5%以内，不会让车手在做动作时感觉到车头或车尾过重。车架部分沿用了经典高碳钢BMX车架的几何参数，上管长度20.5英寸，后下叉长度13.2英寸，头管角度75度，坐管角度71度，这些经过长期动作验证的几何参数没有因为加装电驱系统做改动，保证车手的骑行动作习惯不需要重新适应。针对电驱系统增加的重量，对车架五通、

　　后下叉的焊接位置做了局部加厚处理，管材壁厚从原来的1.8mm提升到2.2mm，在不明显增加整车重量的前提下，提升了大冲击载荷下的结构强度，应对1.5米高度落地的冲击载荷时，关键受力位置的应力集中系数控制在安全阈值以内。轮组部分采用常规20英寸BMX轮组，36根辐条采用交叉编法，车圈为双层铝合金结构，轮胎选用2.4宽度的街式胎，胎纹兼顾道具面的抓地力与平地滚动的顺畅性，电机的动力输出通过链条传递给后轮飞轮，飞轮选用16T规格，搭配电机的减速比，平地最高助力时速可以达到25km/h，同时保留了传统BMX的单速传动结构，没有加装变速系统，避免复杂的变速部件在动作过程中被磕碰损坏。操控部件方面，车把宽度控制在720mm，把立长度50mm，刹把、转把的安装位置都向车把中心内收了15mm，避免做转把动作时部件与身体或车架发生干涉，电池的控制开关被布置在电池壳体的上表面，位置刚好在车手站立骑行时小腿不会碰到的区域，同时伸手就可以完成开关操作。整车的走线全部采用内走线设计，电机控制线、电池电源线都从车架管材内部穿过，外露的线材长度控制在50mm以内，并且用尼龙扎带固定在车架上，避免做动作时线材被勾挂。电池壳体的3D打印材料选用耐冲击的PETG材质，壳体壁厚3mm，内部设计有十字形的加强筋，电芯与壳体之间填充有EVA缓冲泡棉，即使发生摔车，壳体也能有效吸收冲击，保护电芯不受损坏，电池的充电接口被布置在壳体的后侧，带有橡胶防水盖，日常骑行遇到溅水也不会出现短路问题。

　　这款设计的核心应用场景覆盖了日常短途代步与BMX休闲骑行，既可以满足普通用户短距离出行的电助力需求，降低长距离骑行的体力消耗，也能让BMX爱好者在练习动作时，获得额外的动力辅助，在坡道上可以获得更高的初始速度，提升动作的完成度，同时所有加装部件都没有破坏原车的动作兼容性，不需要对原车做不可逆的切割改装，所有固定结构都采用可拆卸设计，后期如果需要恢复纯人力骑行状态，只需要拆除电机和电池组即可，不需要更换车架或核心部件。在安装边界的设计上，所有加装部件的突出量都没有超过原车车把、脚踏、车座的外轮廓，整车最宽处依旧是脚踏位置，宽度为200mm，最长处为前后轮轴间距980mm，和传统BMX的外轮廓尺寸完全一致，日常存放、携带都不需要额外预留更大的空间，也能适应普通BMX的停车架、装车包等配套装备。
