3D打印机耗材线轴支撑固定架

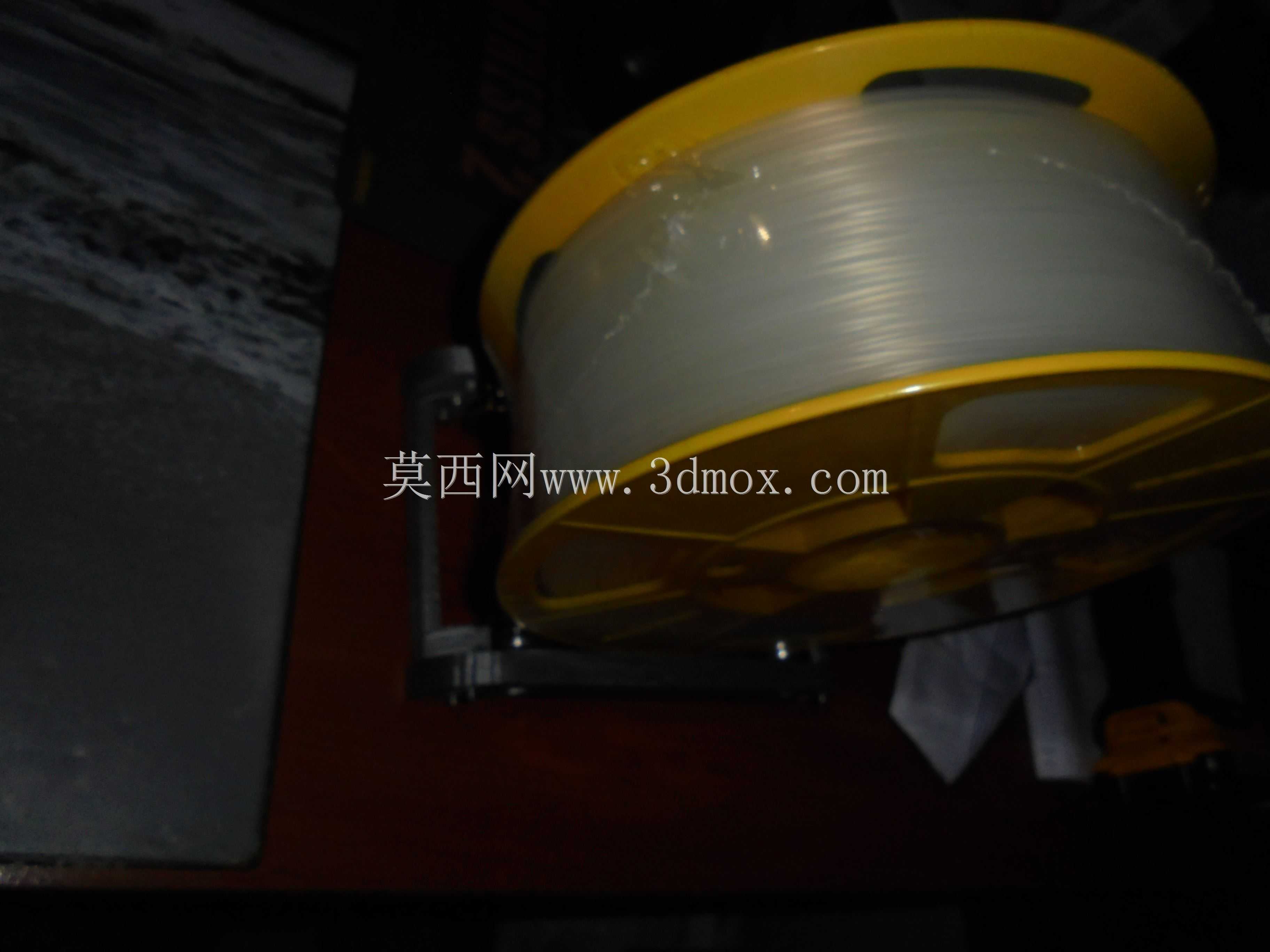

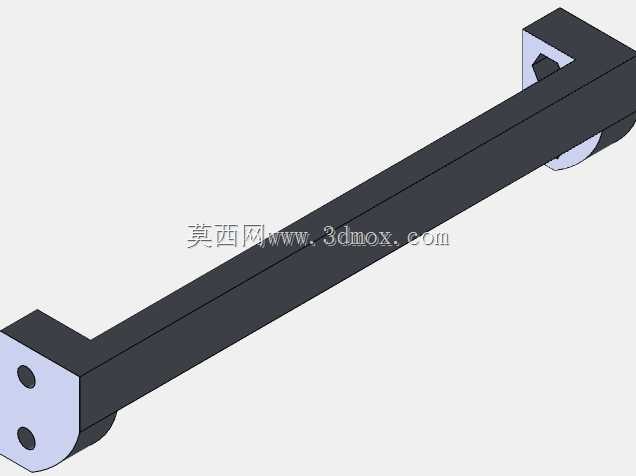

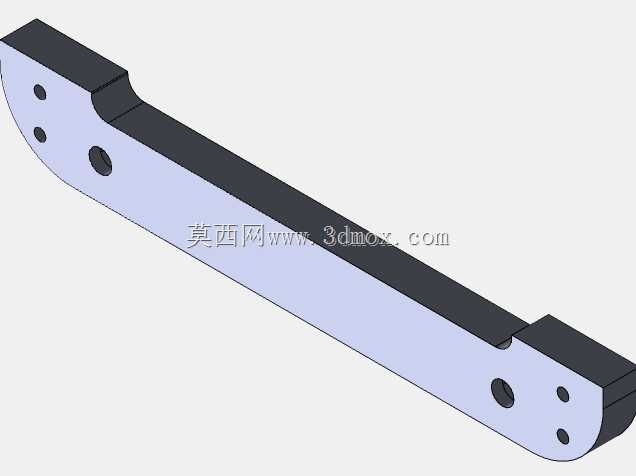

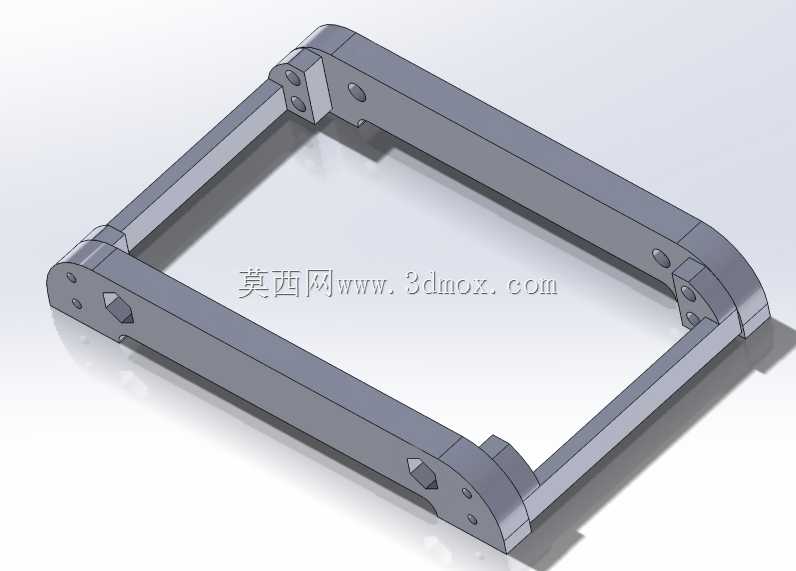

　　在桌面级FDM3D打印作业场景中，耗材线轴的放置稳定性直接影响送料顺畅度，若线轴转动卡滞、晃动幅度过大，极易引发送料打滑、耗材拉扯断裂、打印层厚不均等问题，严重时会直接导致打印件报废。这款线轴支撑固定架，正是针对桌面级3D打印机耗材放置的痛点设计，适配常规1kg规格的PLA、ABS等常见打印耗材线轴，可直接安装在打印机型材框架侧边或独立放置在设备旁的工作台面，为耗材转动提供稳定支撑。从结构设计来看，整体采用双侧对称的框式承载结构，两侧支撑臂通过长条形连接构件形成刚性整体，避免单侧支撑带来的结构偏载变形问题。支撑臂端部设计有轴承安装位，可配套安装对应规格的深沟球轴承，将线轴与支架间的滑动摩擦转化为轴承的滚动摩擦，大幅降低线轴转动阻力，

　　即使是低速送料的小流量打印场景，也能保证线轴随送料动作顺畅转动，不会出现耗材被过度拉扯的情况。连接构件的长度经过适配设计，刚好匹配常规1kg线轴的轴向宽度，两侧支撑臂的间距可通过紧固件进行微调，既不会因间距过小卡滞线轴端面，也不会因间距过大导致线轴在转动过程中出现轴向窜动。安装边界方面，支架底部预留有标准型材安装槽位，可通过T型螺栓直接固定在欧标2020、4040等常见3D打印机框架型材上，也可通过底部的沉头孔使用自攻螺丝固定在木质、亚克力材质的工作台面上，安装位置可根据设备送料机构的高度灵活调整，保证耗材出线角度与送料齿轮入料口保持顺畅的直线走向，减少耗材弯折带来的送料阻力。紧固件选型上，全部采用通用标准五金件，

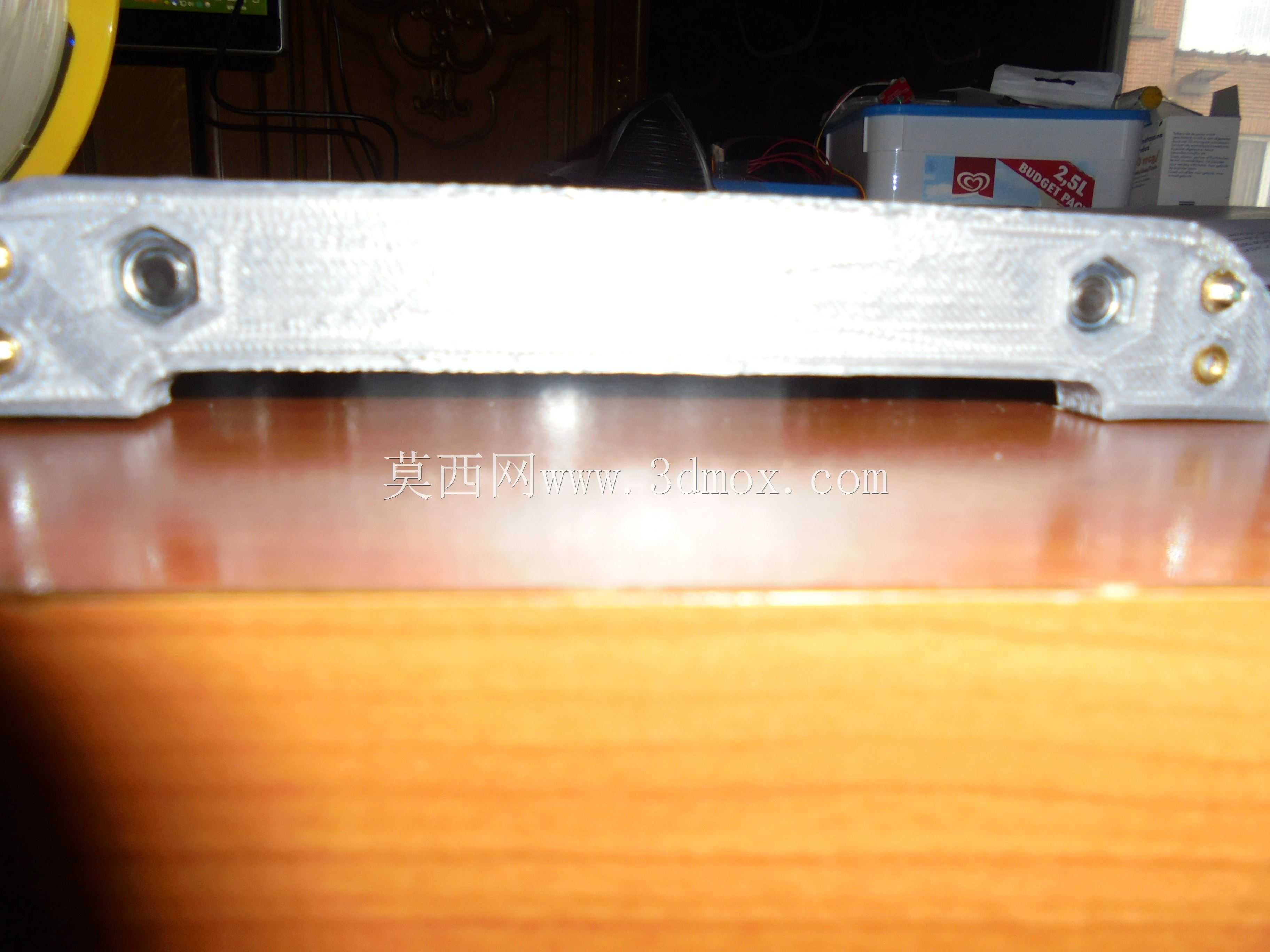

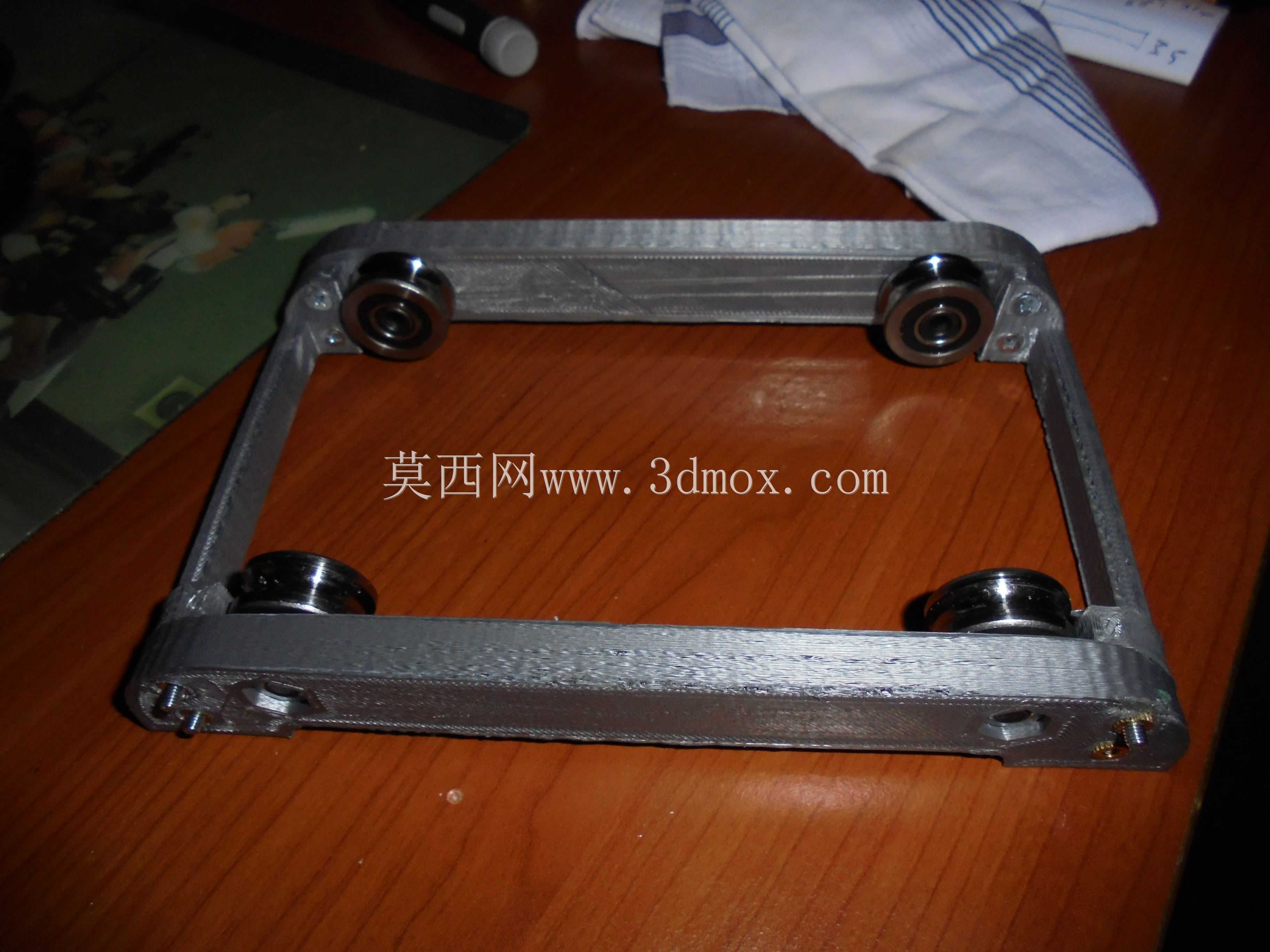

　　支撑臂与连接构件的拼接使用常规M3内六角螺栓与六角螺母，无需特殊定制的嵌装螺母，后期维护更换配件时可直接从常规五金渠道采购对应规格的标准件，降低备件成本。轴承安装位的孔径与所选深沟球轴承的外径采用过渡配合设计，安装时只需将轴承压入对应孔位即可，无需额外的轴承端盖或固定卡簧，简化装配步骤的同时，也能保证轴承内圈与线轴转轴的同轴度，避免转动过程中出现偏心晃动。实际使用过程中，线轴套装在穿过两侧轴承内圈的转轴上，转轴两端通过M6六角螺母锁紧限位，螺母与轴承内圈之间留有微小间隙，既保证转轴不会从支架上脱落，又不会因锁附过紧导致轴承转动卡滞。针对不同重量的线轴，支撑臂的壁厚做了针对性加强，即使满料状态下1kg的线轴长期放置，

　　支撑臂也不会出现向下弯曲的塑性变形，保证转轴始终保持水平状态，避免线轴因倾斜出现单侧摩擦端面的问题。考虑到3D打印作业环境中可能存在的耗材碎屑、灰尘堆积问题，支架整体结构无封闭积灰死角，日常维护时只需用毛刷清扫支撑臂与连接构件表面的碎屑即可，轴承位置预留有足够的间隙，即使有少量碎屑落入，也不会直接卡滞轴承滚动体，长期使用的可靠性更强。出线位置的高度设计匹配绝大多数桌面级3D打印机的挤出机入料高度，耗材从线轴引出后可直接进入送料机构，无需额外加装导向滑轮，减少耗材传输过程中的弯折点，降低耗材因反复弯折出现脆断的概率。对于多材料切换的打印场景，该支架也可根据使用需求并排扩展安装，多个支架固定在同一根型材上即可同时放置多卷不同颜色、不同材质的耗材，切换耗材时无需更换支架，直接将对应耗材的线头引入挤出机即可，大幅提升多材料打印的操作效率。结构受力方面，整体框式结构将线轴的重量均匀分散到两侧支撑臂与底部安装位，安装点的受力不会出现集中过载的情况，即使是长期连续打印数百小时的作业场景，支架与设备框架的连接位置也不会出现松动变形。
