车载通风口弹簧夹持式手机固定支架

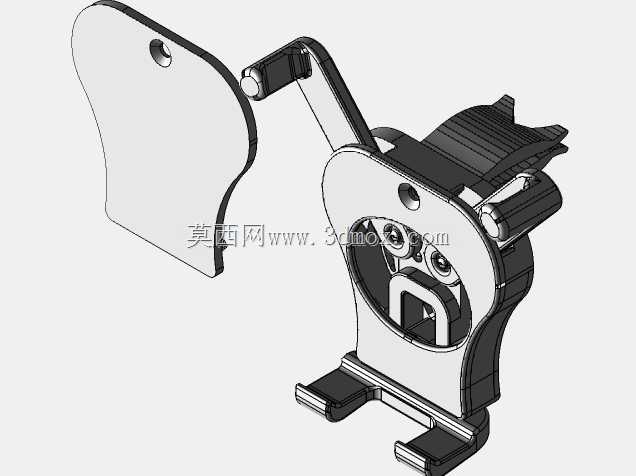

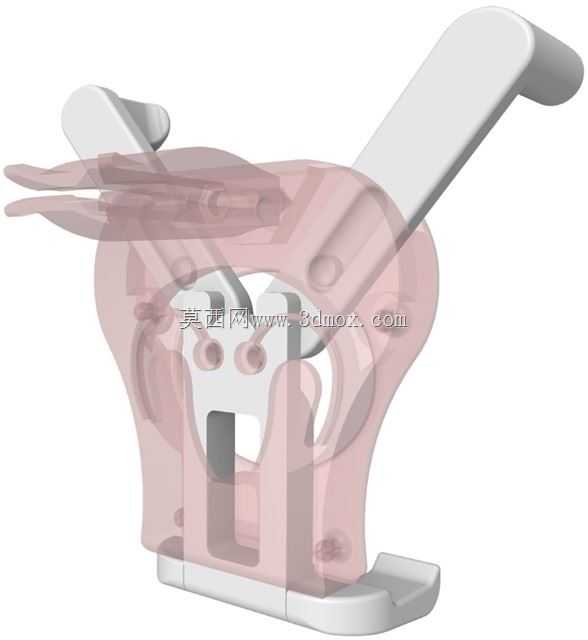

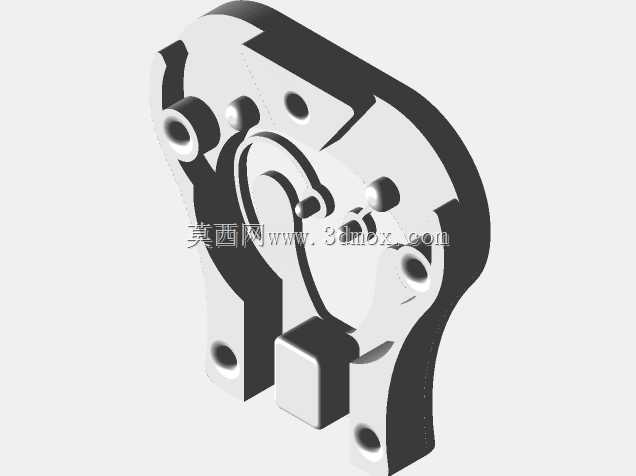

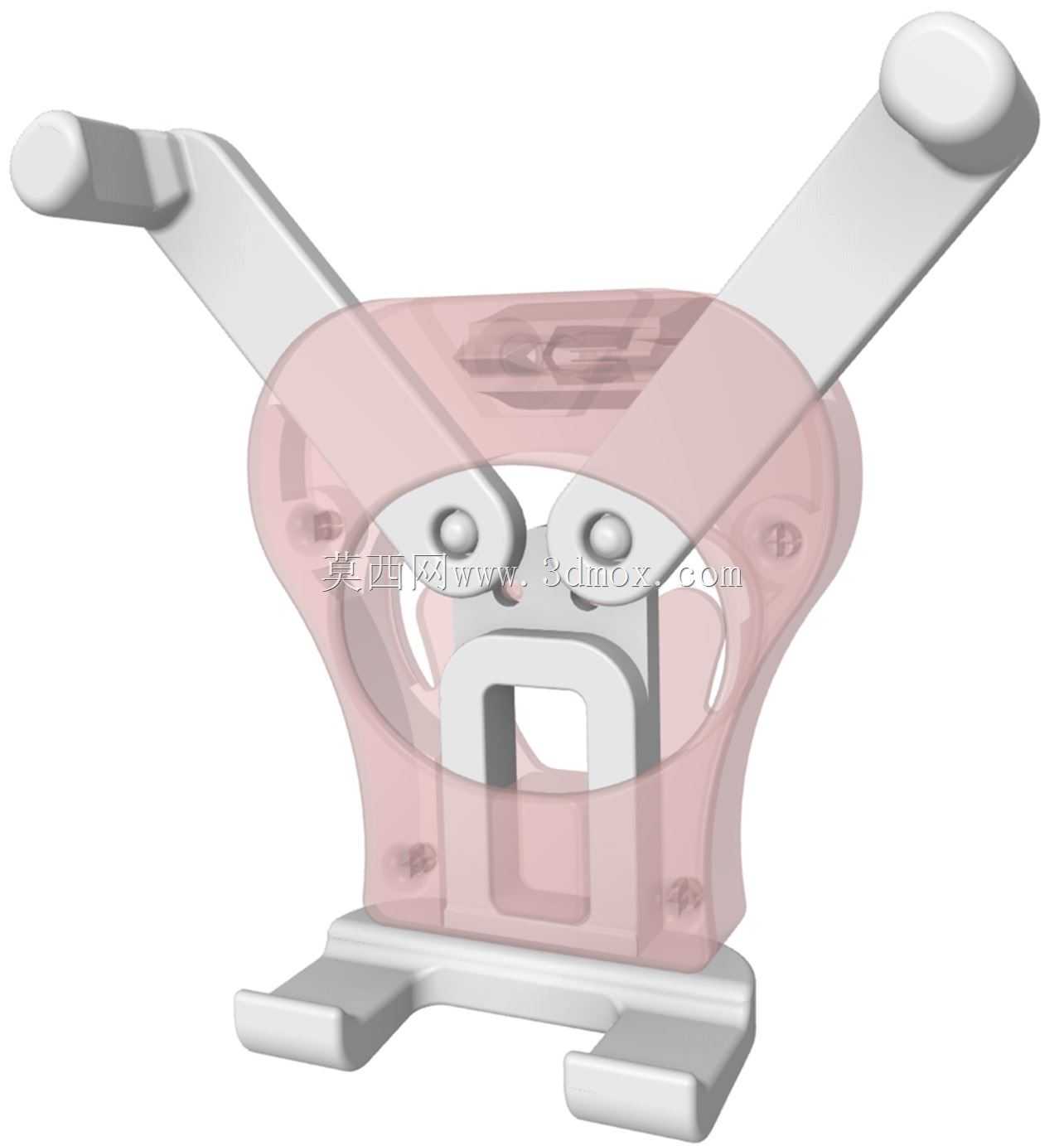

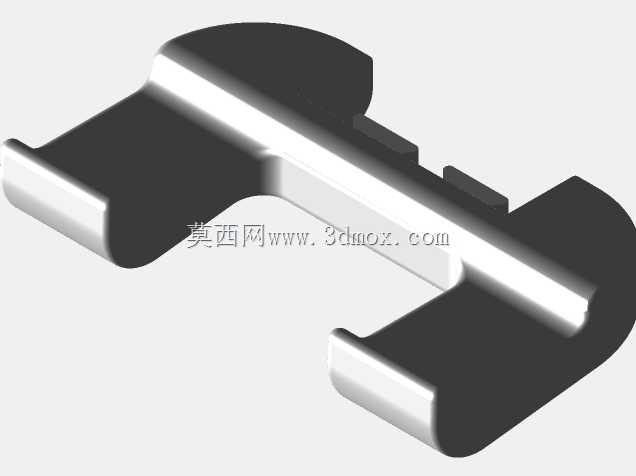

　　日常车载场景中，驾驶员在使用导航、接打免提通话时，需要将手机固定在视线可及且不遮挡驾驶视野的位置，汽车空调通风口位置是多数车主优先选择的安装点位，这类夹持支架就是针对该场景开发的实用车载固定部件。这款支架采用对称式双夹臂结构，夹臂末端做圆弧包胶形态处理，接触手机侧边的位置不会刮伤手机中框，同时能适配不同侧边弧度的手机机型，下托部分做了两个对称的承托钩，承托钩的高度刚好托住手机底部，不会遮挡手机底部的充电接口，方便行车过程中插线充电。核心的夹紧动作依靠支架本体内部的弹性结构实现，夹臂张开时弹性结构蓄能，松开后依靠材料自身的弹性回弹力夹紧手机，不需要额外设置锁止按键，取放手机时单手握持手机按压即可卡入，向外抽取即可取下，

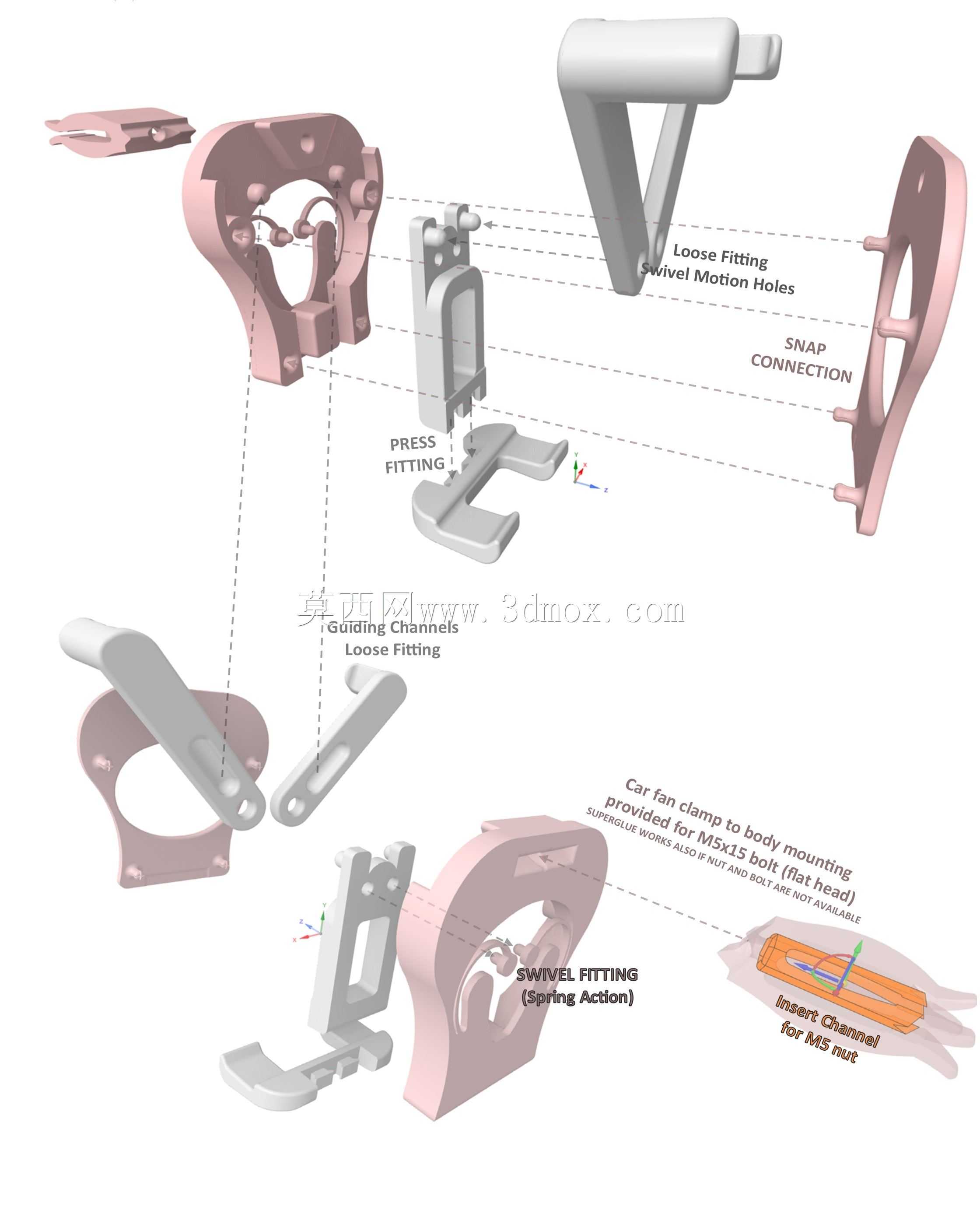

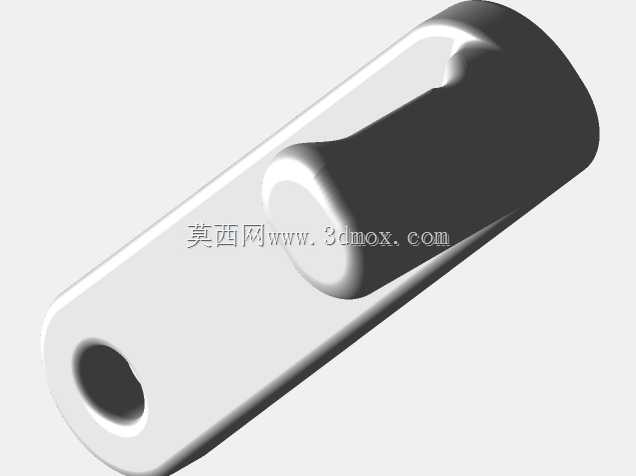

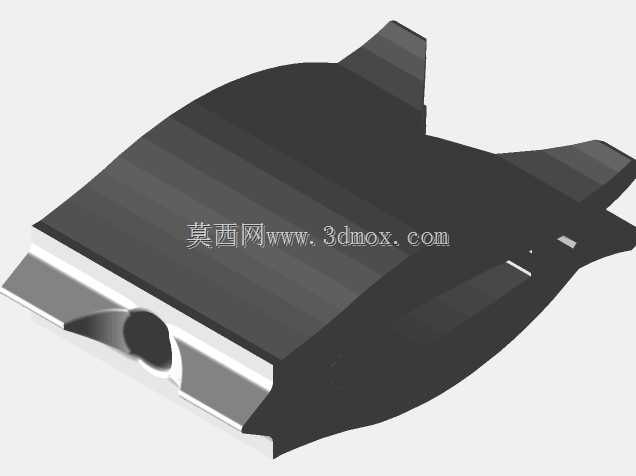

　　操作动作可以单步完成，驾驶过程中操作不需要分散过多注意力。设计阶段针对弹性结构做了针对性的应力校核，弹性形变区域的壁厚做了渐变处理，形变最大的位置壁厚适当减薄，避免反复开合后出现材料疲劳断裂，非形变区域的壁厚做加厚处理，提升整体结构的刚性，避免夹持手机后出现整体晃动的问题。安装端采用卡扣式结构，卡在汽车通风口的横向导风叶片上，卡扣的卡接间隙做了适配调整，可以适配不同厚度的导风叶片，卡入后卡扣与叶片之间的接触位置做了防滑纹理处理，车辆行驶在颠簸路面时支架也不会出现移位、脱落的问题。整体结构没有额外的金属紧固件，除了配套的标准螺母螺栓用于固定安装卡扣之外，其余结构均为一体化成型，零件数量少，装配工序简单，适合批量生产。

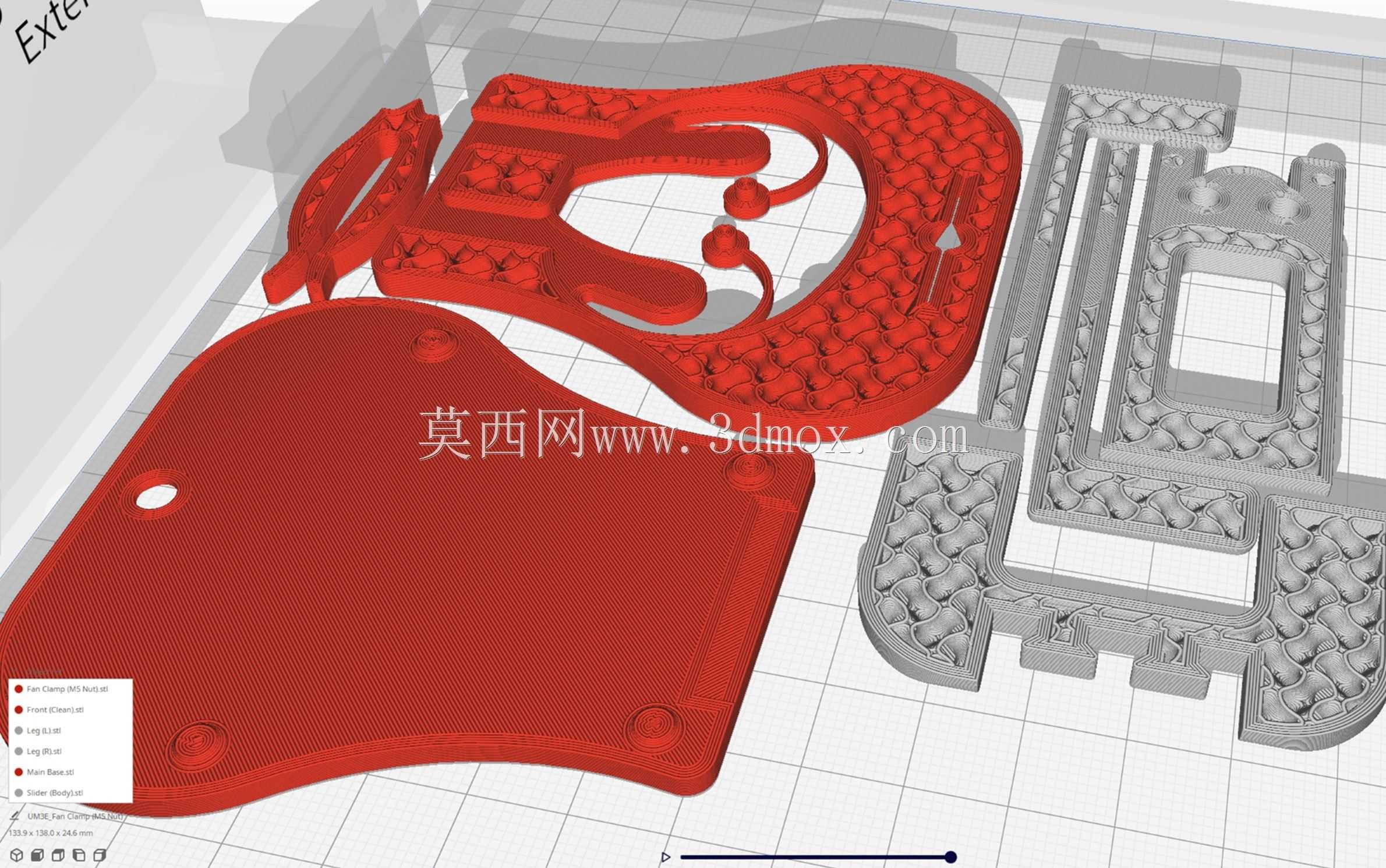

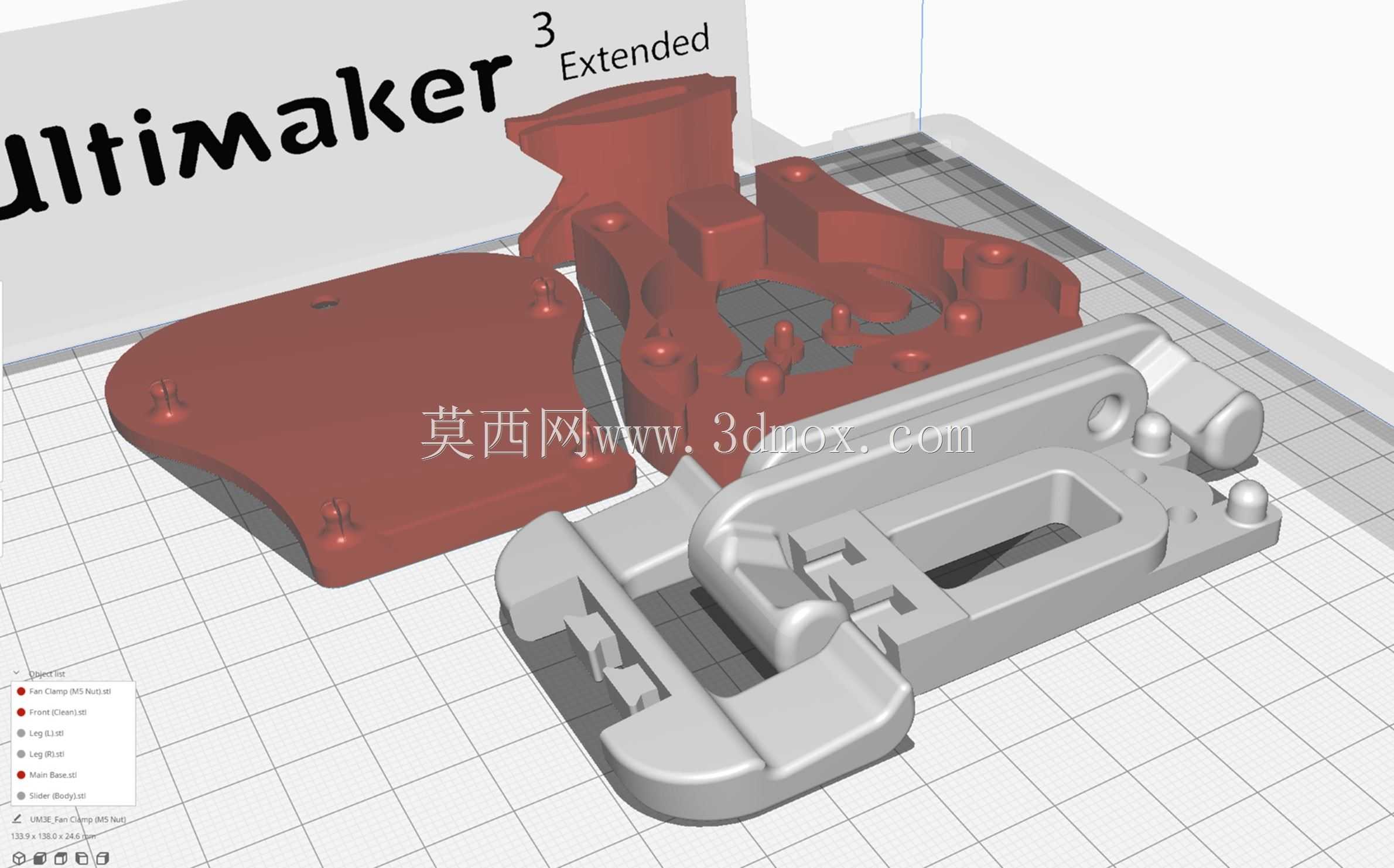

　　针对3D打印制作的场景，结构设计时已经考虑了打印成型的工艺性，所有零件的摆放角度都做了优化，不需要添加过多支撑结构，打印完成后去除少量支撑即可进行装配，零件之间的配合公差已经根据常用打印材料的收缩率做了预留，采用常规ABS材料打印即可获得合适的配合松紧度，不需要额外打磨修整。弹性结构的张力可以通过调整形变区域的壁厚进行调整，如果需要夹持重量更大的设备，可以适当加厚形变区域的壁厚提升夹紧力，如果需要更轻便的开合手感，可以适当减薄壁厚，调整过程中需要注意保证两侧弹性结构的壁厚一致，避免出现两侧夹臂夹紧力不均的问题。夹臂的张开行程覆盖了主流尺寸手机的宽度范围，从常规的小屏手机到大屏旗舰机型都可以稳定夹持，

　　夹持时夹臂的接触位置在手机侧边的中上部，不会按压到手机侧边的音量、电源按键，避免出现误触的问题。支架安装到通风口后，整体突出通风口的距离经过优化，不会遮挡空调风的正常吹出，夏季制冷、冬季制暖时气流可以顺着支架两侧的空隙送出，不会因为支架遮挡影响空调使用效果，同时气流也不会直吹手机背面，避免手机出现温度异常的问题。整体外形做了圆弧过渡处理，没有尖锐的棱角，车内使用过程中如果遇到紧急制动等情况，也不会对驾乘人员造成额外的磕碰伤害。
