16mm夹孔DIY焊接工作台及配套配件

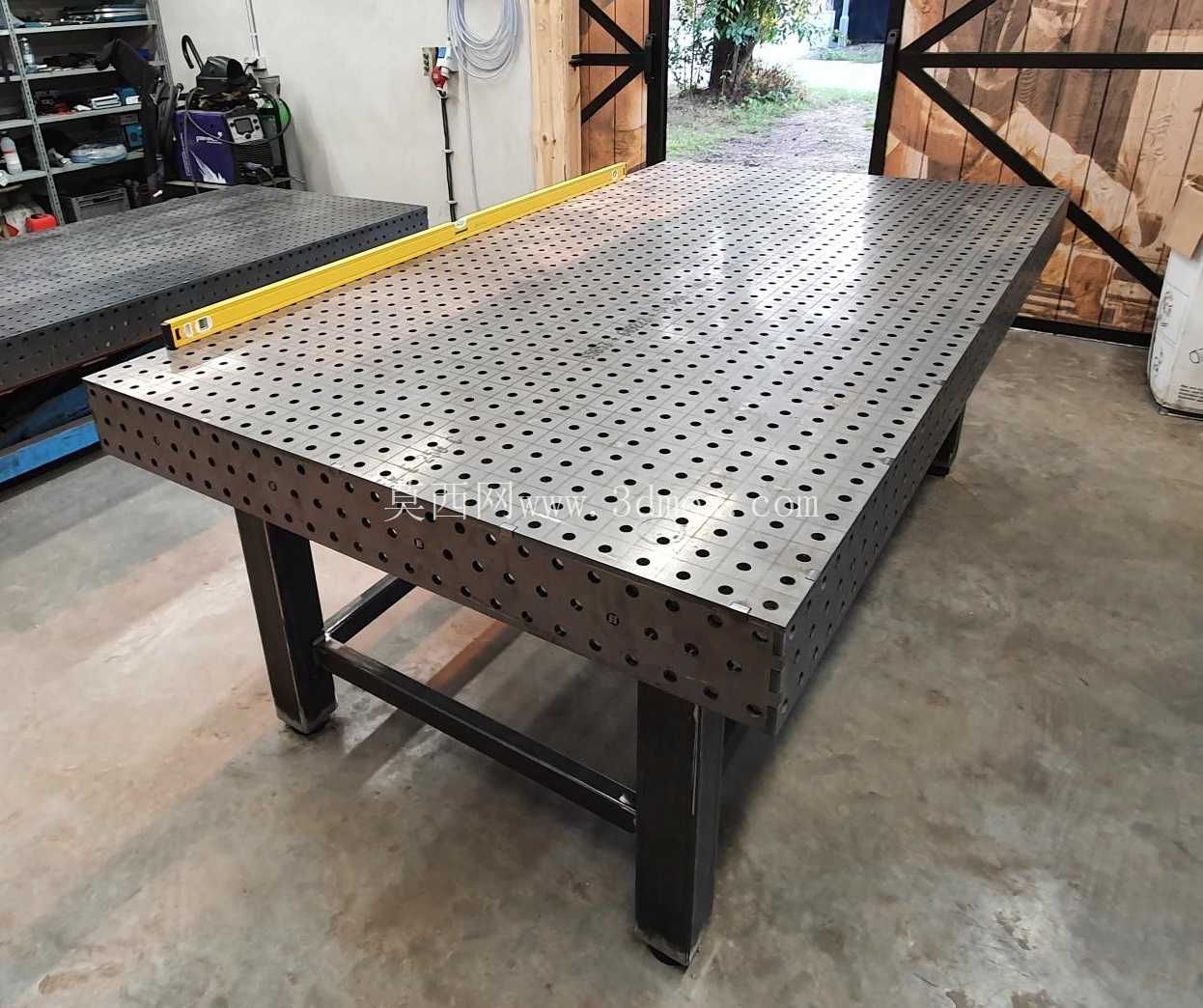

　　在金属构件加工、小型设备组装、五金件维修焊接的作业场景里，这类带标准夹孔的焊接工作台是车间里使用率极高的基础工装，不管是单件定制的五金构件打样，还是小批量结构件的组焊定位，都能依托台面的孔位体系快速完成装夹，避免传统焊接工位需要反复搭焊临时定位块、焊后打磨残留焊点的繁琐工序。这款焊接台的台面采用10mm厚钢板加工而成，整体外形尺寸控制在1300mm×2300mm，既能够覆盖绝大多数中小型金属构件的组焊作业需求，又不会占用过多车间场地，台面上的夹孔统一为16mm孔径，孔位按照50mm×50mm的标准网格排布，所有孔位的位置度公差控制在±0.1mm以内，保证配套的快速夹钳、定位角尺、压紧螺栓等配件可以在任意孔位实现互换安装，不需要针对不同位置的孔位做适配调整。

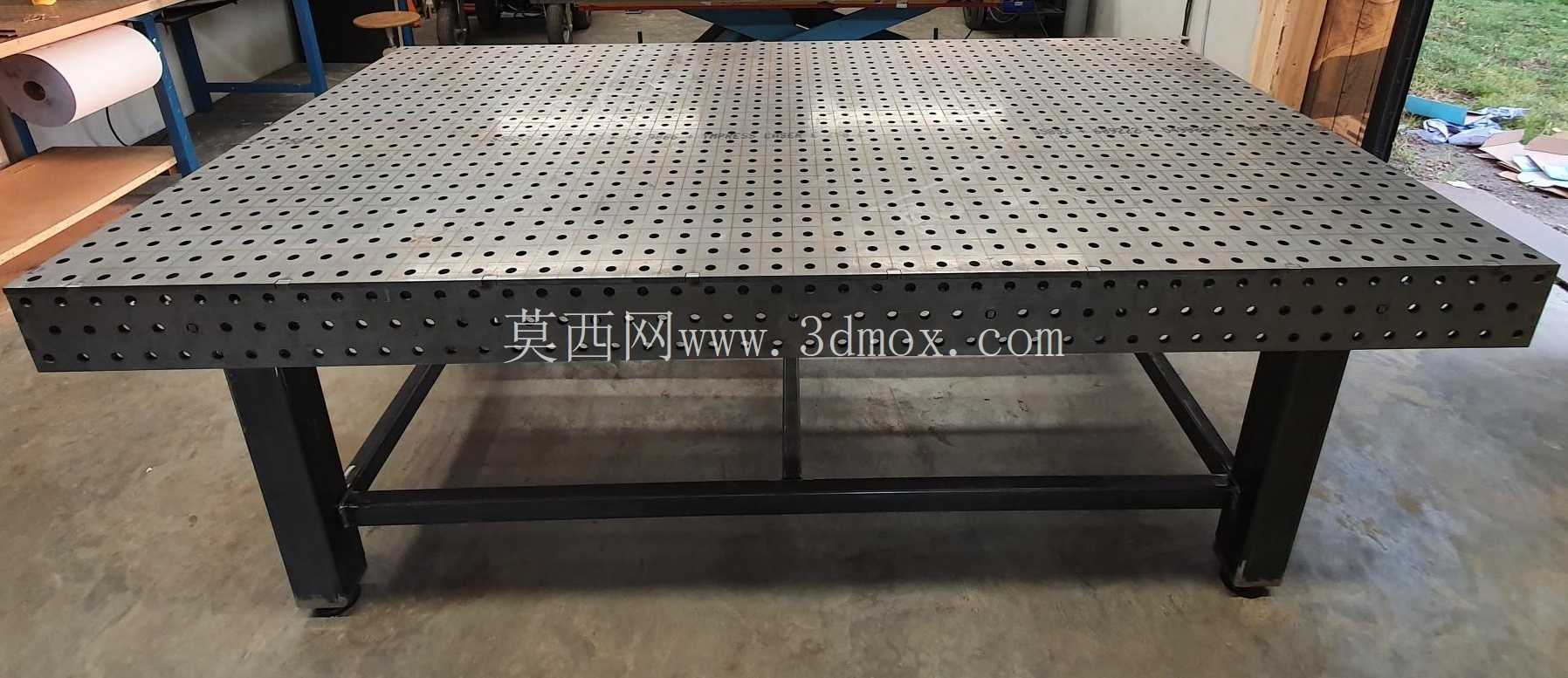

　　从设计逻辑上看，这款焊接台没有采用传统铸铁焊接平台的厚重结构，而是通过台面钢板的厚度选型、孔位的均匀排布来兼顾结构刚性和轻量化需求，10mm厚的钢板台面在满负荷承载1吨以内的焊接构件时，整体平面度变形量可以控制在0.5mm/㎡以内，完全满足常规焊接作业的平面度要求，同时相比同尺寸的铸铁平台，整体重量降低了近40%，不管是车间内移位调整，还是后期根据作业需求加装移动脚轮，都不需要额外做承重加固处理。台面侧边同样加工了同规格的16mm夹孔，当需要对长条形构件做侧面定位、或者需要延伸装夹范围时，可以直接在侧边安装定位附件，不需要额外搭建辅助支撑结构。

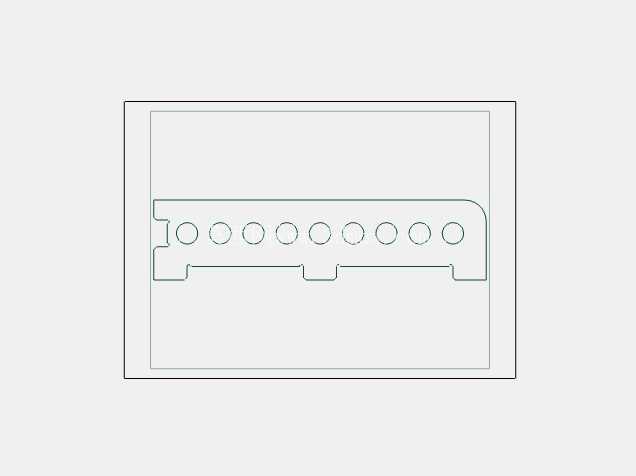

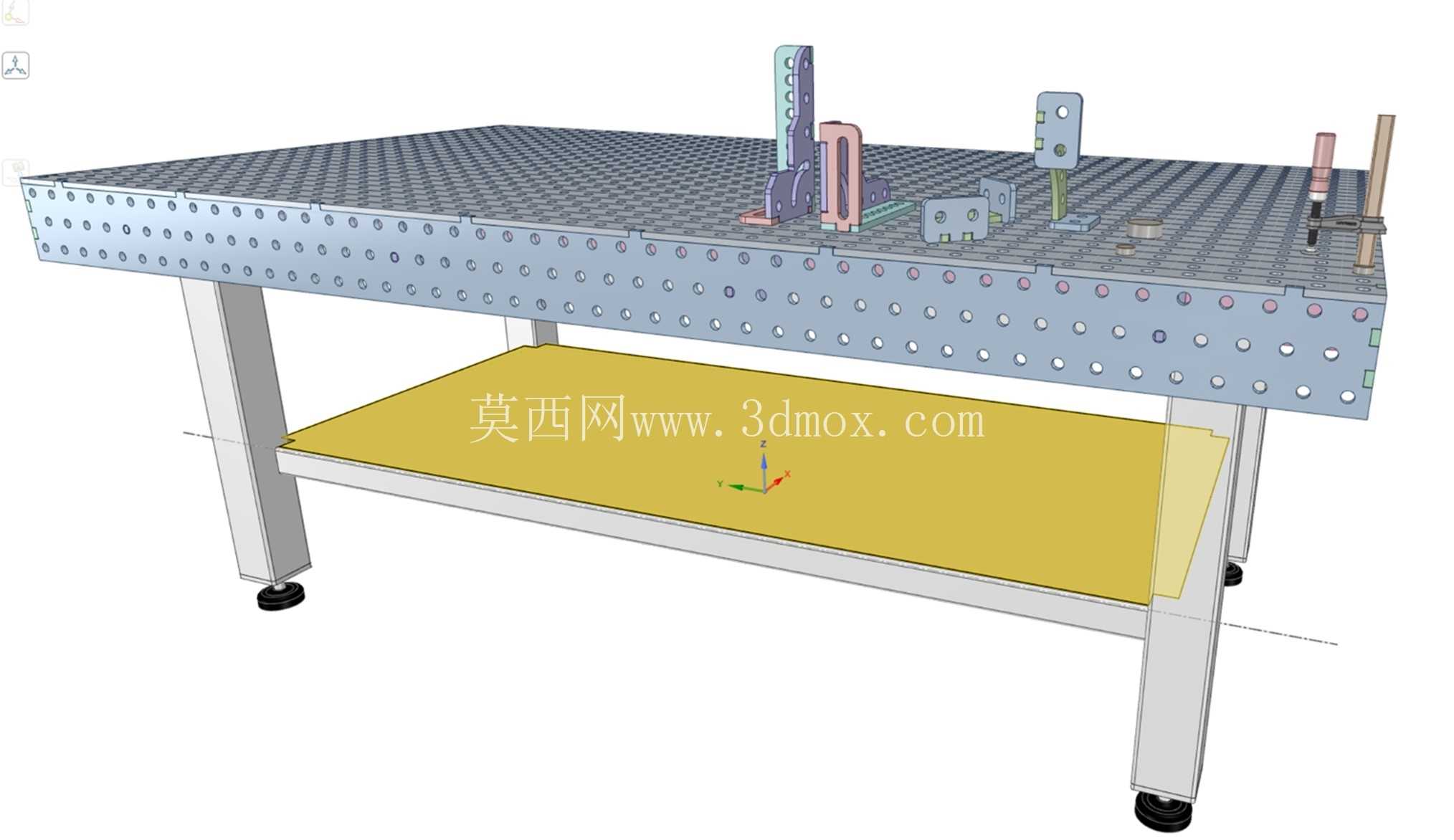

　　配套的各类配件完全适配台面的16mm夹孔体系，包含不同长度的快速压紧螺栓、直角定位块、可调高度支撑座、V型定位块等常用装夹附件，所有配件都可以单独提取零件图用于激光切割加工，用户如果需要自行制作配件，只需要按照提取的零件图下料加工，不需要额外测绘孔位尺寸。在实际使用过程中，针对方管框架类构件的组焊，可以直接用直角定位块卡在台面孔位上，快速固定框架的四个角，保证框架的对角线误差控制在最小范围；针对圆管类构件的焊接，可以搭配V型定位块快速找正圆管的中心高度，不需要反复用高度尺调整定位；针对异形钣金件的组焊，可以通过多个可调支撑座配合压紧螺栓，实现异形曲面的多点定位，避免焊接过程中构件出现移位变形。

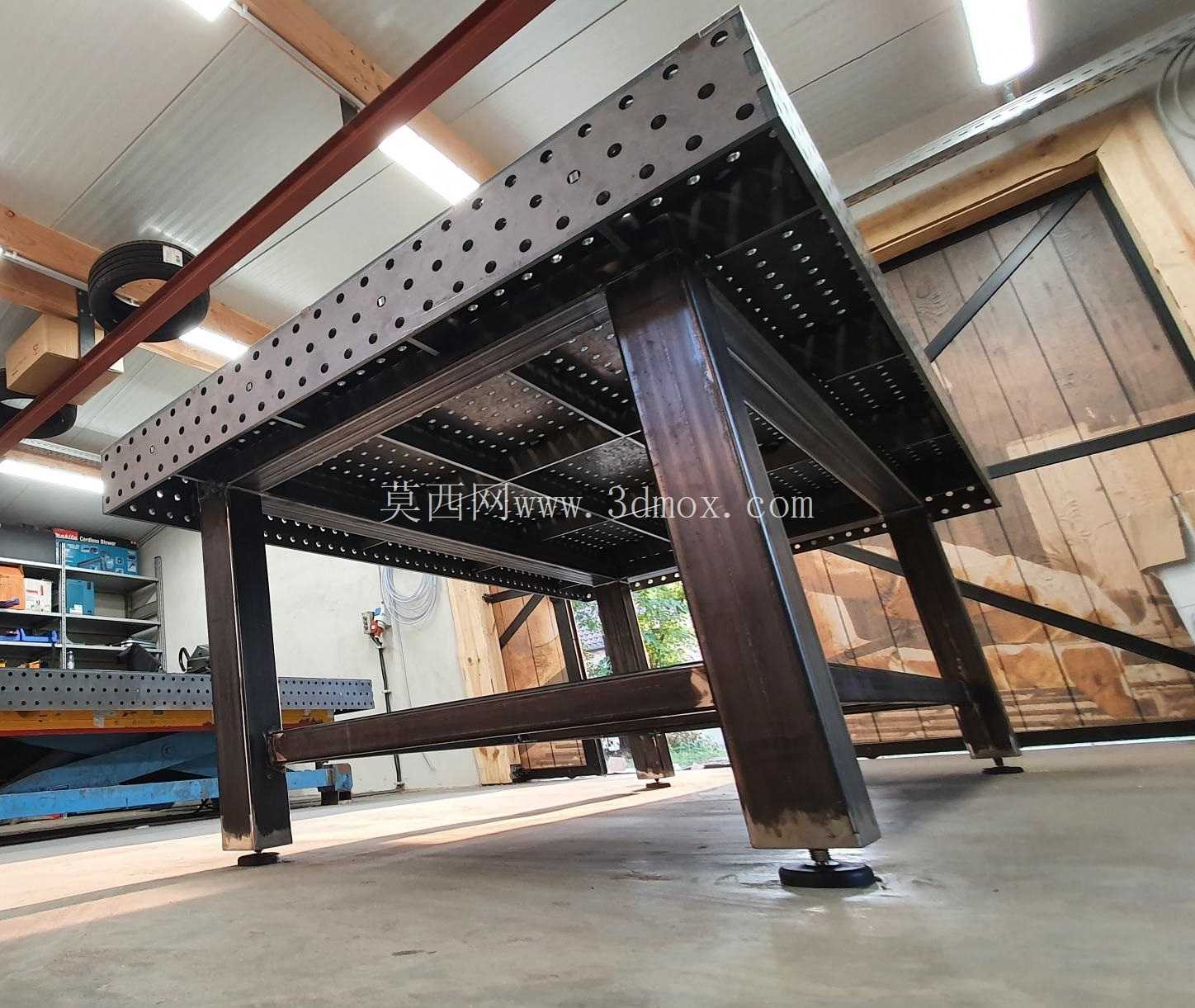

　　安装边界上，这款焊接台的四条支腿采用矩形方管焊接而成，支腿底部预留了地脚安装孔，可以直接通过膨胀螺栓固定在硬化的车间地面上，保证大冲击力焊接作业时台面不会出现移位；支腿之间加装了横向连接撑，进一步提升整体框架的抗扭刚性，即使在台面上做锤击校正、强力装夹等作业，整体框架也不会出现晃动。台面的所有夹孔都做了倒角处理，避免装夹配件时孔口的毛刺刮伤配件表面，同时也能快速引导螺栓插入孔位，提升装夹效率。台面上的孔位采用通孔设计，焊接过程中产生的焊渣、碎屑可以直接通过孔位落到台面下方，不会在台面积攒影响构件的定位精度，日常清理只需要用毛刷将碎屑扫到孔位下方，定期清理地面即可，相比平面工作台的清理效率提升很多。

　　在小型机修车间、非标设备加工厂、五金焊接作坊等场景下，这类焊接台可以替代多种专用焊接工装，不需要针对不同的焊接构件制作专用定位夹具，只需要调整配套配件的安装位置，就能快速适配不同尺寸、不同结构的焊接作业需求，大幅降低工装制作的成本和周期。对于DIY爱好者或者小型加工门店来说，这款焊接台的结构简单易加工，所有钢板零件都可以通过激光切割下料后自行焊接组装，不需要大型加工设备就能完成制作，组装完成后只需要对台面做简单的平面度校正，就能投入正常使用。相比市面上的成品三维柔性焊接平台，这款DIY结构的焊接台成本仅为成品的五分之一左右，同时完全能满足日常非高精度焊接作业的装夹需求，兼顾了实用性和经济性。在长期使用过程中，如果台面局部出现焊渣粘连、磕碰变形等情况，只需要对变形区域做局部打磨校正，或者更换局部的台面板块，不需要整体更换工作台，后期维护成本极低。
