带16mm夹紧孔的DIY焊接作业台结构

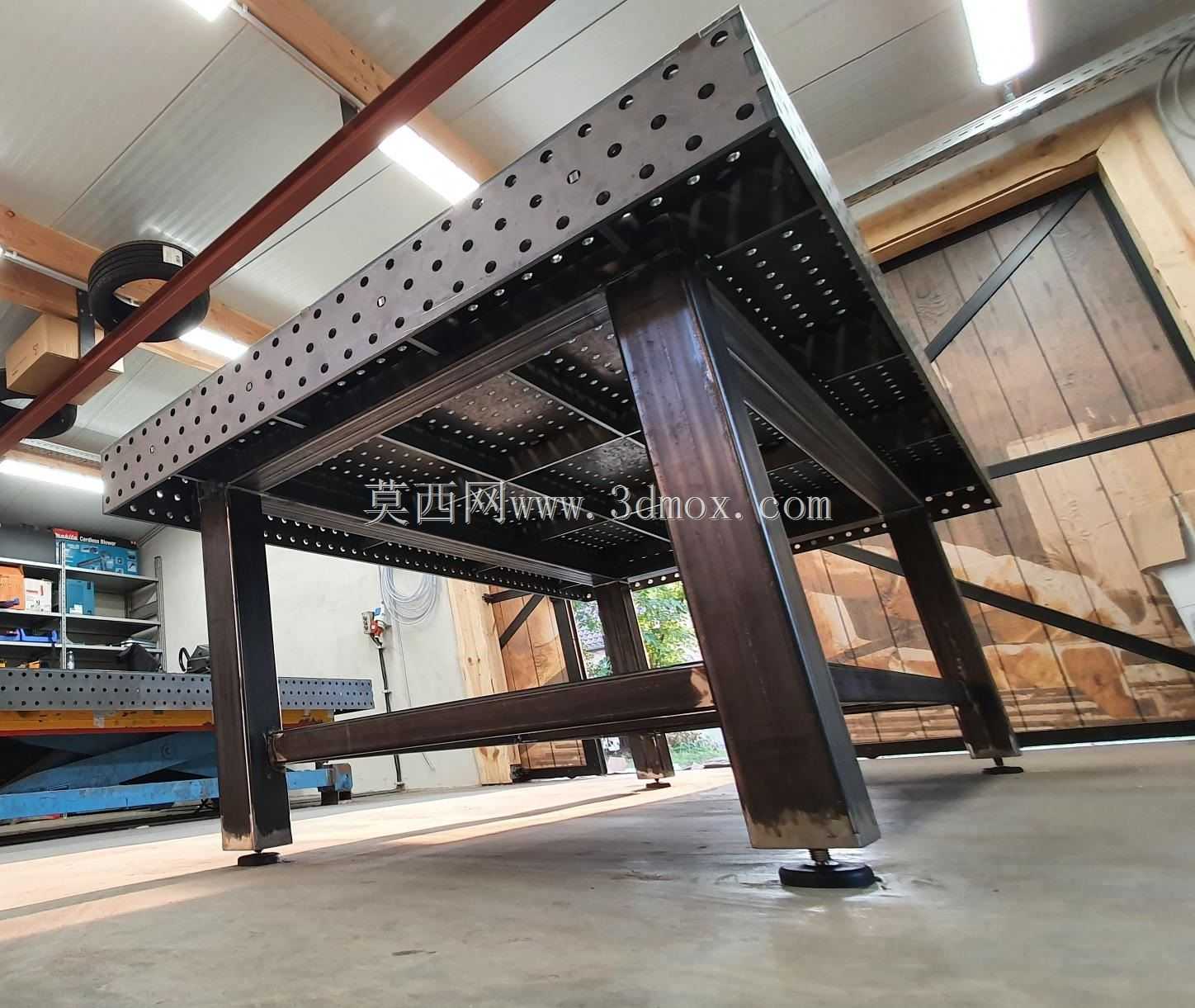

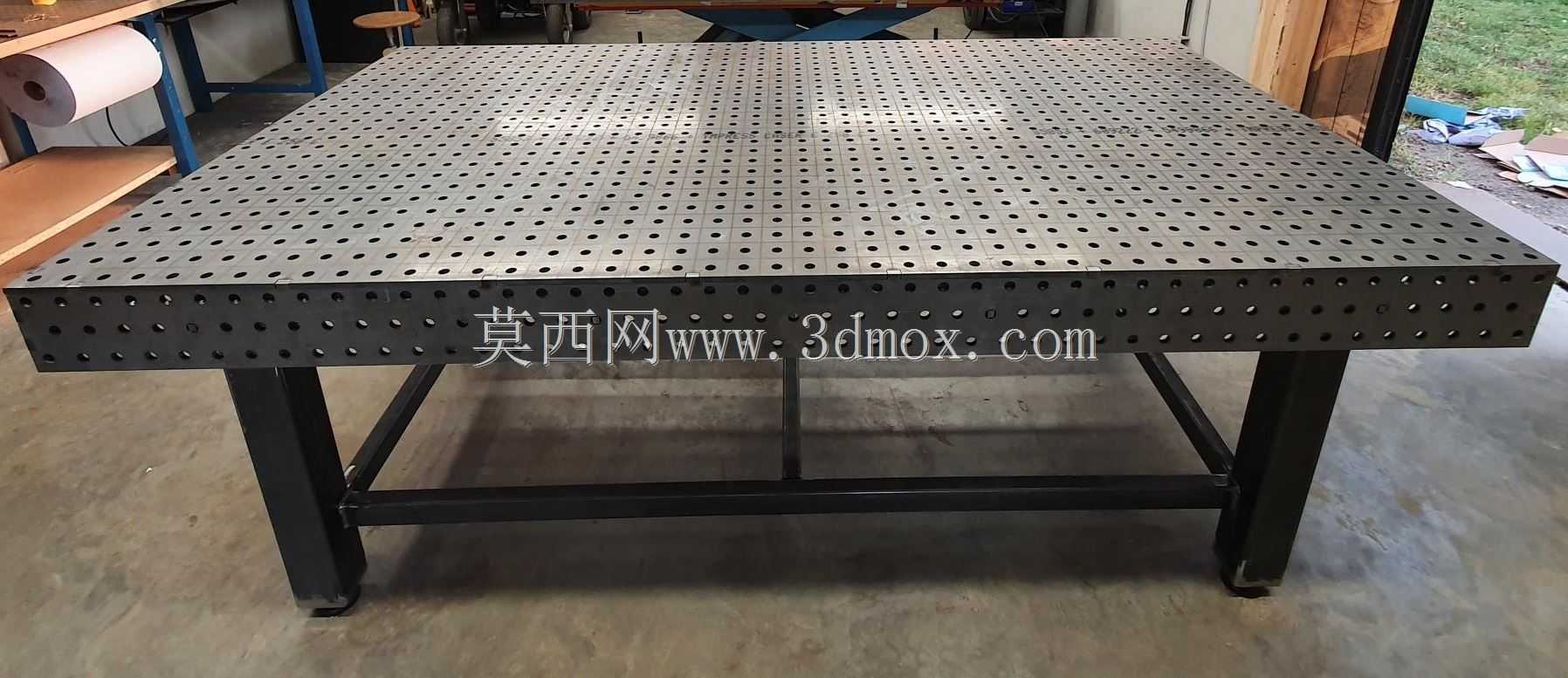

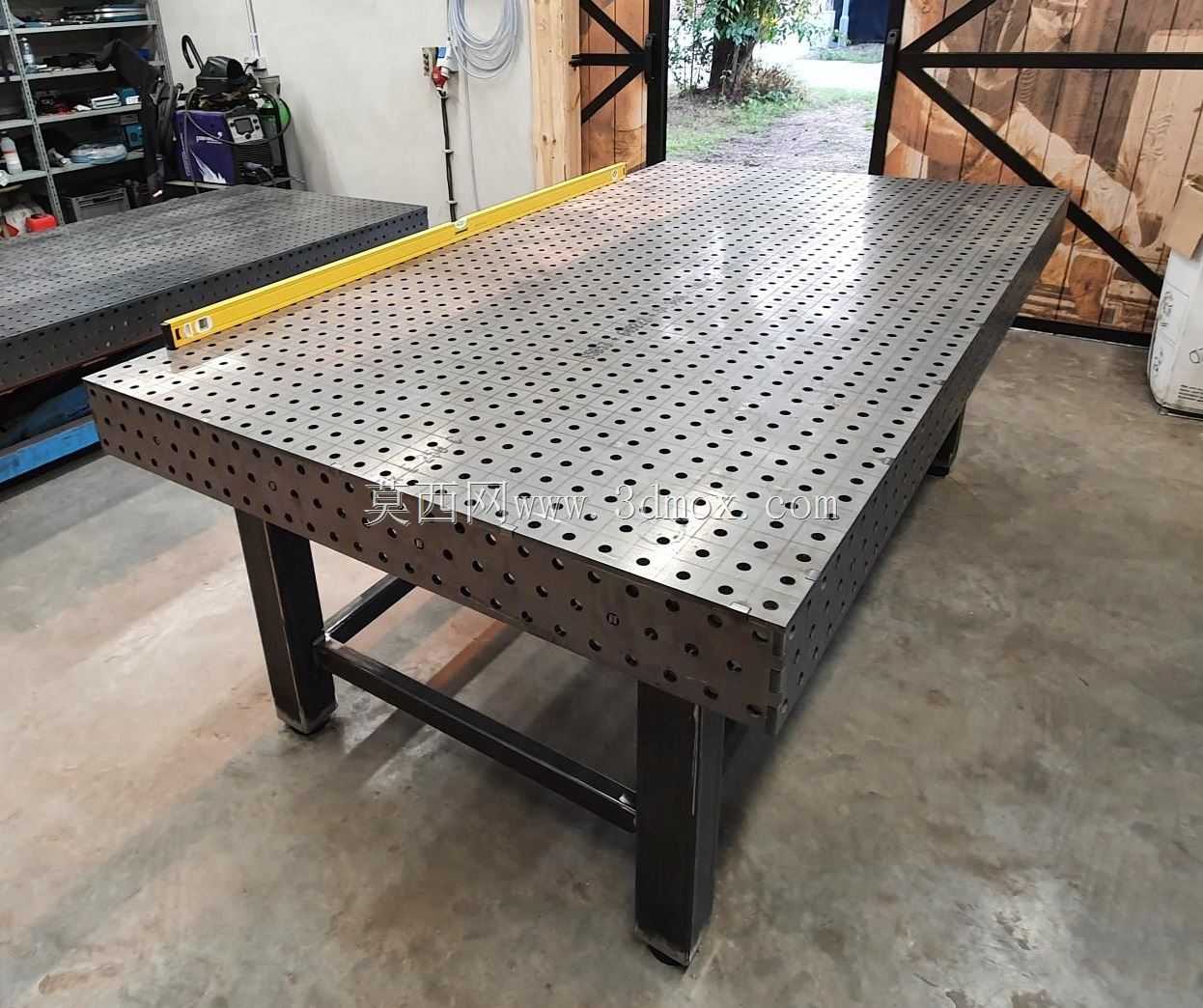

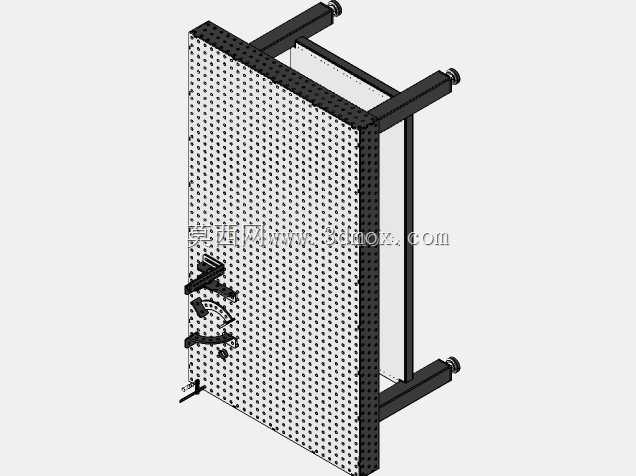

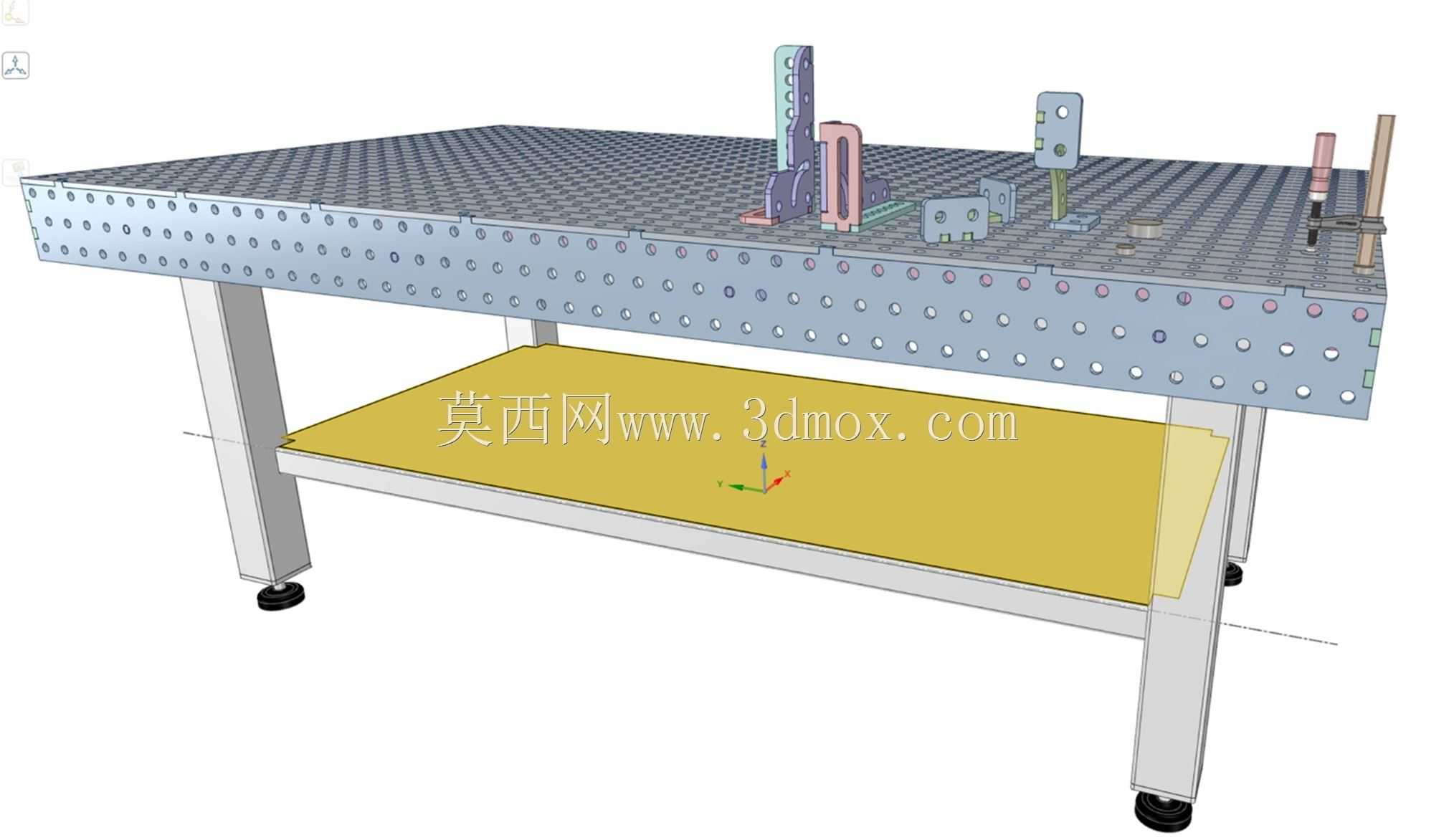

在金属结构件加工、小型钣金件组焊、五金件修配的车间场景里，这类带标准孔系的焊接作业台是一线铆工、焊工日常使用频次极高的工装载体，区别于传统实心铸铁平台，孔系结构的设计从根源上解决了传统工装装夹灵活性不足的问题。这款焊接作业台的台面采用10mm厚钢板加工成型，整体外形尺寸控制在1300mm×2300mm，适配中小型加工车间的作业区域划分，既可以满足单人操作的常规工件组焊需求，也能支撑小型框架类结构的拼接作业，台腿采用方管焊接成型，腿间设置横向连接撑杆强化整体刚性，避免大吨位工件压载时出现台面翘曲变形。台面及侧面的16mm夹紧孔采用50mm×50mm的标准孔距排布，所有孔位加工时严格保证同轴度与孔距公差，配合标准快速夹具、定位销、压紧螺栓使用时，不需要额外在台面上点焊临时挡块，就能快速完成不同外形工件的定位固定，大幅减少工装准备的辅助时间，同时也避免了传统焊接工装反复点焊、打磨对台面平整度的破坏。设计时优先考虑了DIY加工场景的适配性，所有孔位均可通过常规激光切割设备完成加工，不需要专用的大型镗铣设备，个人工坊或小型加工厂也能参照结构完成自制，台面的孔系同时兼容侧面装夹需求，当需要固定L型支架、框类构件时，可以直接在台面侧立面安装夹具，拓展装夹的作业范围。实际使用中，这类平台除了承担焊接作业的载体功能，也可以作为钣金划线、部件预组装、小型件校形的基准平台，孔系结构还能配合柔性工装附件，快速搭建不同的定位靠山，适配异形工件的装夹需求，台架的高度设置符合人体站立作业的操作习惯，长时间进行焊接、组装作业时能减少腰部疲劳，腿底部预留了调平螺栓的安装位置，安装时可以根据车间地面的平整度调整台面水平度，保证划线、组焊的基准精度，避免因为地面倾斜导致工件组对出现尺寸偏差。
