窄轨内燃调车机车精细三维结构模型

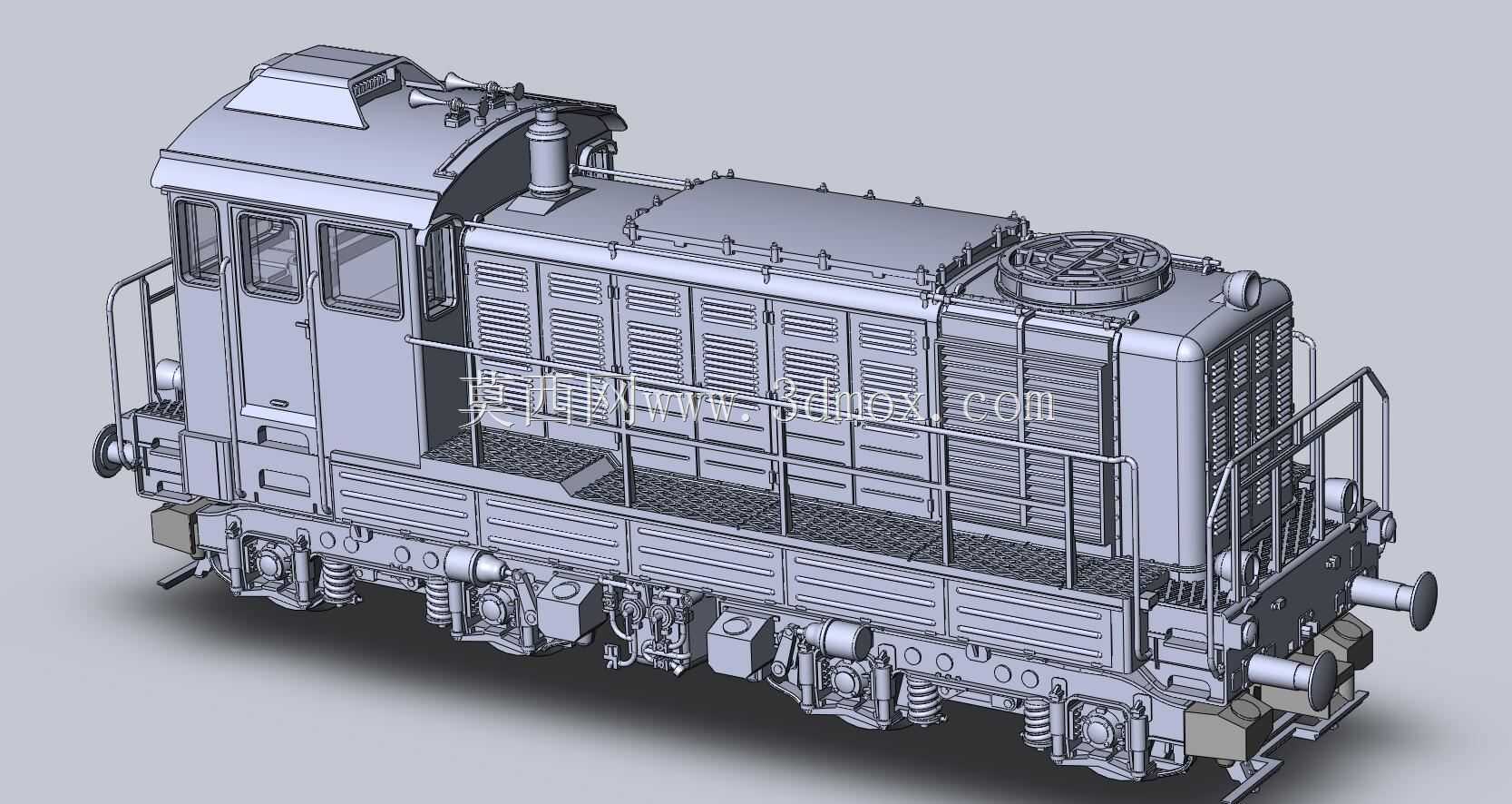

　　这款窄轨调车机车的三维结构模型，完整还原了厂矿、港口及区域支线铁路常用调车机车的全系统构造，建模过程中完全遵循现役小型内燃机车的实际装配逻辑，每一处结构都对应真实机车的功能需求。从应用场景来看，这类机车主要承担厂区内部物料转运、货场车辆编组、专用线取送车作业，不需要承担长距离干线牵引任务，因此设计上更侧重低速大扭矩输出、小曲线通过能力以及频繁启停的工况适应性，模型中对转向架的轴距、轮对内侧距都做了精准还原，适配窄轨线路的安装边界，能满足厂区弯道半径小、线路限界紧凑的使用要求。走行部部分的建模完全参照真实机车的二系悬挂结构，轴箱定位采用导框式结构，一系悬挂为圆柱螺旋弹簧搭配液压减震器，能够过滤线路不平顺带来的冲击，

　　二系悬挂设置在转向架与车体之间，旁承结构采用橡胶堆搭配摩擦减震器，既保证车体承重的均匀性，又能抑制机车通过曲线时的侧滚振动，每个轮对都配置了独立的制动单元，闸瓦间隙调整结构、制动缸传动杠杆都做了1:1的结构复刻，能够直观展示空气制动系统的力传递路径。车体上部的动力舱部分，按照实际机车的设备布局做了分层建模，柴油发电机组安装在动力舱中部的减震基座上，两侧的通风百叶窗对应冷却系统的进风通道，顶部的消音器、冷却风扇安装座都做了细节还原，能够清晰看到动力输出端到液力传动箱、再到转向架车轴齿轮箱的传动路径，不需要额外的爆炸视图就能梳理出整套动力传递的装配关系。司机室部分的建模兼顾了人机工程与结构强度，侧窗、前挡风玻璃的安装边框、

　　扶手登车梯都做了实体化处理，司机室内的操纵台布局按照实际调车作业的操作习惯设置，了望视野的设计符合调车作业中频繁观察前后车辆连挂状态的需求，车体两端的车钩缓冲装置采用标准的铁路机车车钩，缓冲器的安装座、冲击座结构都做了细化，能够直观展示车钩连挂时的受力传递路径，避免连挂作业中冲击力直接传导至车体主结构造成结构损伤。建模过程中对所有安装接口的尺寸边界都做了约束，比如车体与转向架的连接座定位尺寸、管路走线的固定点位置、电气柜的安装预留空间都和真实机车保持一致，不管是用于铁路装备专业的教学演示，还是作为机车维保作业的结构参考，亦或是用于虚拟仿真场景中的机车运行模拟，都能提供精准的结构参考。不同于干线机车的大尺寸长轴距设计，

　　这款调车机车的整车长度控制在适配厂区短站台的范围内，转向架的轮径更小，能够在更小半径的弯道上顺利通过，车体下部的燃油箱、总风缸都采用吊挂式安装，充分利用车体底架下部的空间，不占用上部动力舱的设备布置空间，底架的边梁采用箱型焊接结构，能够承受调车连挂时的纵向冲击力，走台板采用防滑花纹钢板结构，两侧的防护栏杆高度符合安全作业规范，方便检修人员在动力舱周边开展日常巡检作业。模型中对管线的布置也做了还原，空气制动管路沿车体底架内侧排布，电气线束沿司机室后侧的线槽走向动力舱各用电设备，所有的固定管卡、走线槽都做了实体建模，没有省略任何影响装配逻辑的细节结构，能够直接用于生成装配工艺示意，帮助一线检修人员快速掌握机车的设备布局。
