小型7又1/4英寸轨距调车机车结构设计

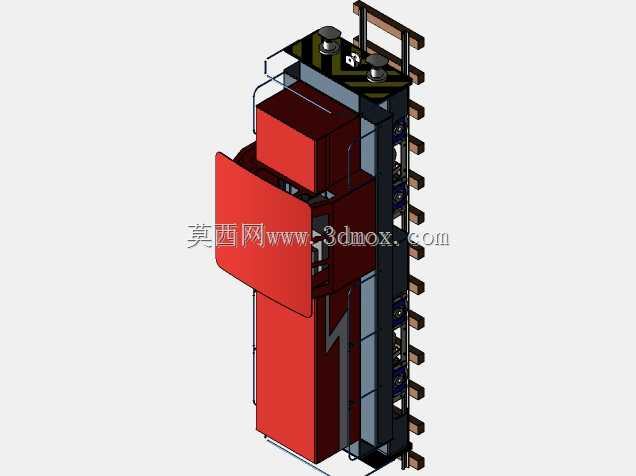

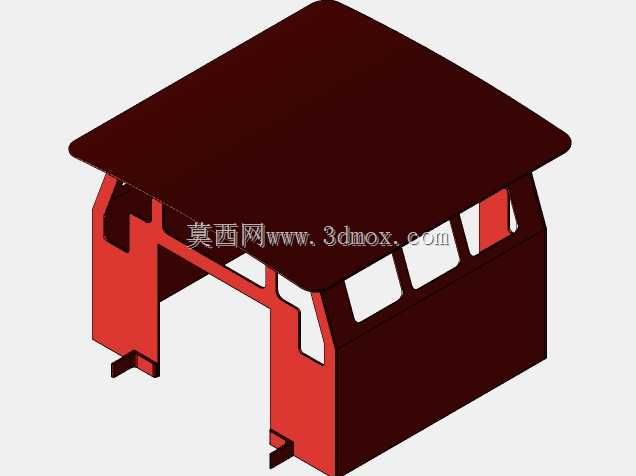

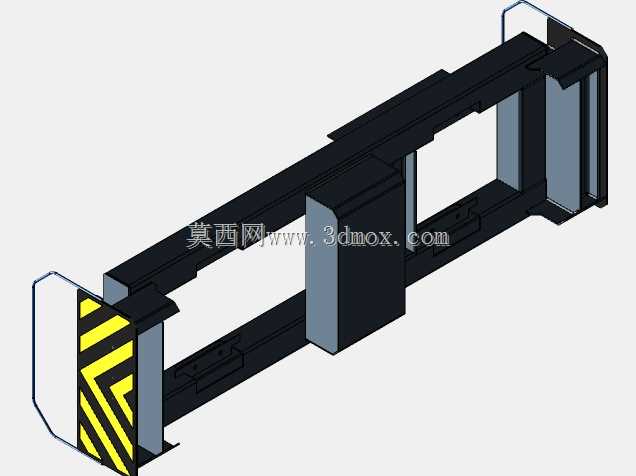

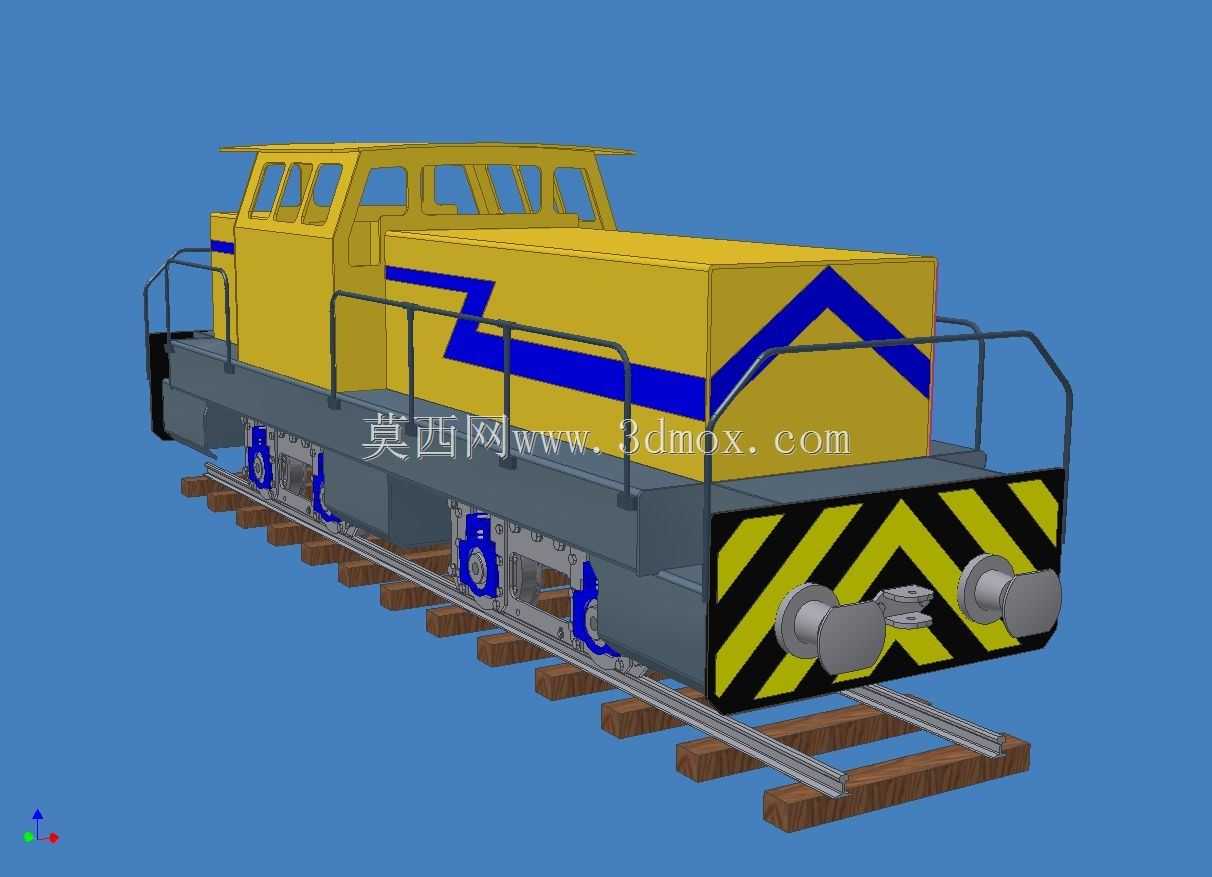

　　这款小尺寸轨道牵引设备适配7又1/4英寸轨距的微型轨道场景，常见于主题乐园观光动线、校园轨道交通教学实训场地、小型工业厂区内部轻型物料转运线路，以及铁道模型爱好者的实景运行沙盘场景，区别于大轨距干线机车，该设备的设计核心是在极小的安装边界内实现稳定的低速牵引功能，满足短距离、小载重的轨道牵引需求。从结构布局来看，车体采用上部承载、下部走行的分体式设计思路，上部车体为整体焊接式箱型结构，前端设置带防滑警示标识的排障器与车钩安装座，车钩采用简化版自动挂钩结构，可适配同轨距的小型货运车厢、观光车厢的连挂需求，车体侧面设置连续式安全护栏，为人员登车操作提供防护，驾驶室区域预留多扇观察窗位，可覆盖前后方轨道视野与侧方连挂作业视野，

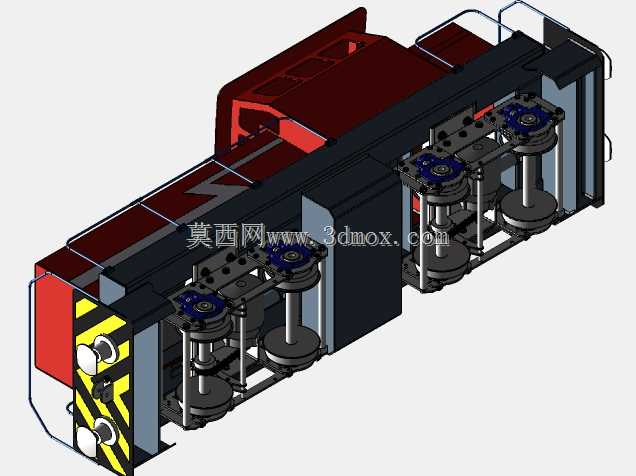

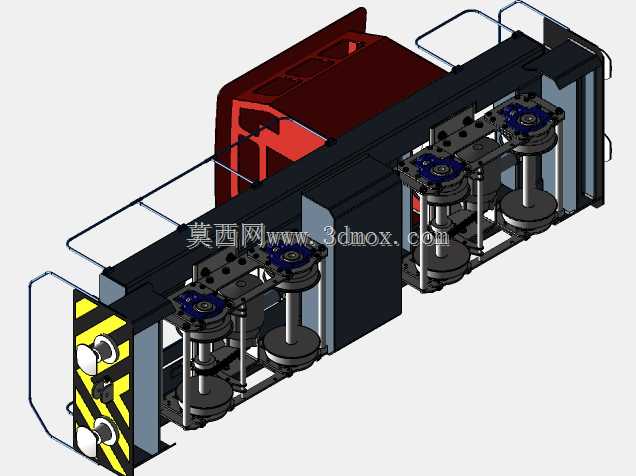

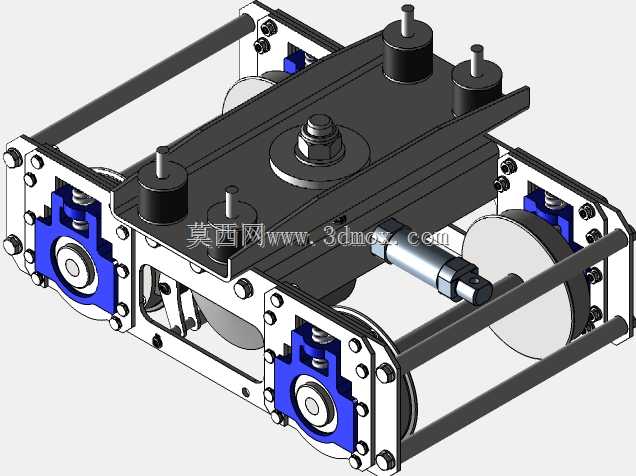

　　避免运行过程中的视觉盲区。下部走行部采用多轴轮对布局，每根轮对配置独立的轴箱定位结构，轮对踏面按照7又1/4英寸轨距的轨道截面参数做匹配设计，轮缘高度、踏面锥度均参考微型轨道的运行标准做了适配调整，避免过弯时出现脱轨风险，转向架区域预留了动力单元安装位，可根据实际使用需求选配蓄电池动力单元或者小型内燃动力单元，动力输出通过齿轮副传递到各根动轴，保证低速运行时的牵引力输出稳定，满足小坡度轨道的牵引需求。设计过程中优先控制了设备的整体外轮廓尺寸，车体宽度严格匹配轨距对应的设备限界，避免在小半径弯道运行时与周边设施发生干涉，车体底部与轨道顶面的间隙控制在合理范围，既保证走行部部件的安装空间，也避免运行过程中底部构件刮蹭轨道枕木。

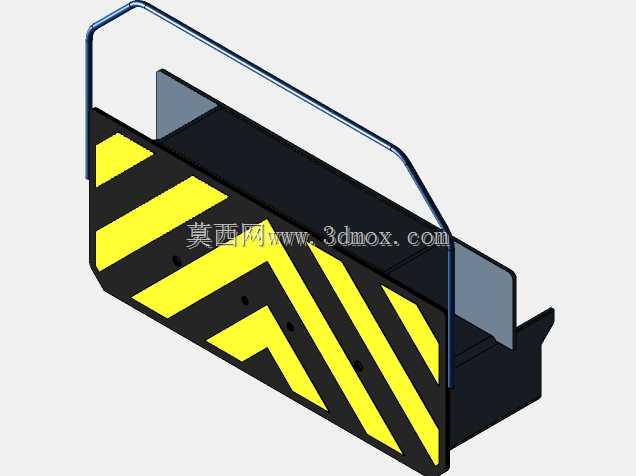

　　车体前端的黄黑警示标识采用斜向条纹布局，符合轨道设备的安全标识规范，即使在小尺寸设备上也能起到足够的警示作用，提醒周边人员注意设备运行范围。车钩的安装高度与同轨距的配套车厢保持一致，连挂后车钩中心线的高度差控制在允许范围内，避免运行过程中出现车钩脱开的风险。走行部的轮对间距经过反复校核，在满足小半径曲线通过能力的前提下，尽可能增大轴距来提升直线运行的稳定性，减少运行过程中的蛇形晃动。车体上部的设备舱预留了足够的安装空间，可容纳动力源、控制模块以及简易的操作机构，操作位的布局符合人体工程学要求，人员站立操作时可方便触及控制手柄与紧急制动装置，紧急制动装置设置在易于触碰的位置，遇到突发情况可快速切断动力输出。

　　护栏的高度按照小型设备的防护标准设置，扶手采用圆管弯折成型，焊接位置做打磨处理，避免尖锐棱角对操作人员造成划伤。排障器的下缘距离轨道顶面的间隙经过精确计算，既可以清理轨道表面的小型障碍物，又不会因为间隙过小刮蹭轨道扣件或者枕木。该设备的设计没有追求过高的运行速度，核心定位是低速大牵引力的调车作业，可在有限的场地内完成车厢编组、短距离物料转运、观光线路牵引等作业任务，结构上尽可能减少复杂构件的使用，降低后期维护的难度，日常检修时可直接打开车体侧部的检修盖板，对走行部的传动部件、动力单元进行检查维护，不需要整体拆解车体结构。轮对与轴箱的配合采用间隙配合设计，方便后期更换磨损的轮对，降低运维成本。整体涂装采用高可见度的明黄色为主色调，搭配蓝色装饰线条，既符合轨道工程设备的涂装习惯，也能在场地环境中具备足够的辨识度，提醒周边人员及时避让。
