锯木厂液压原木输送定位作业装置

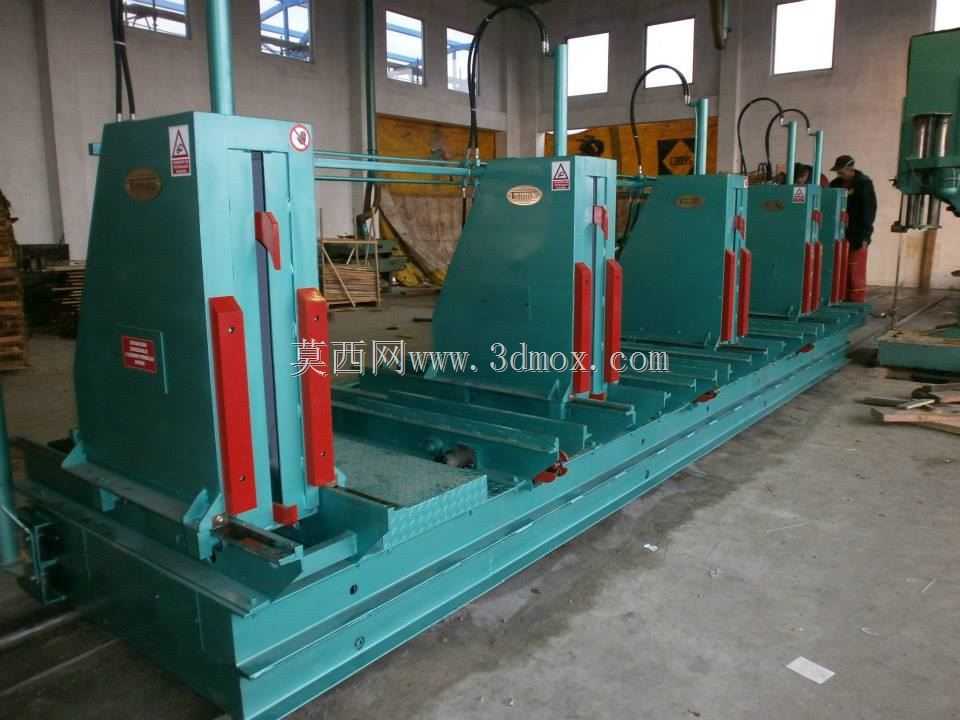

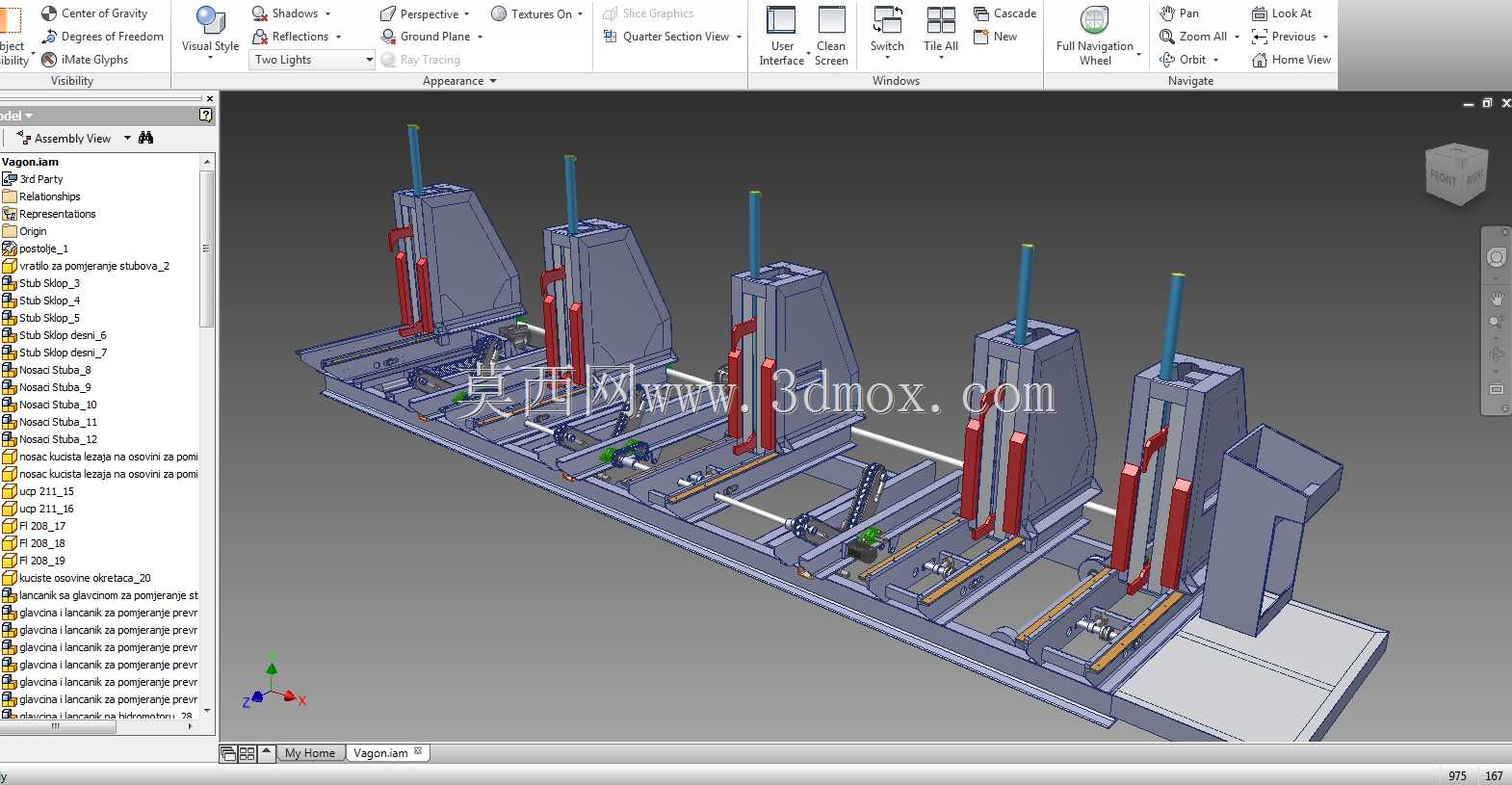

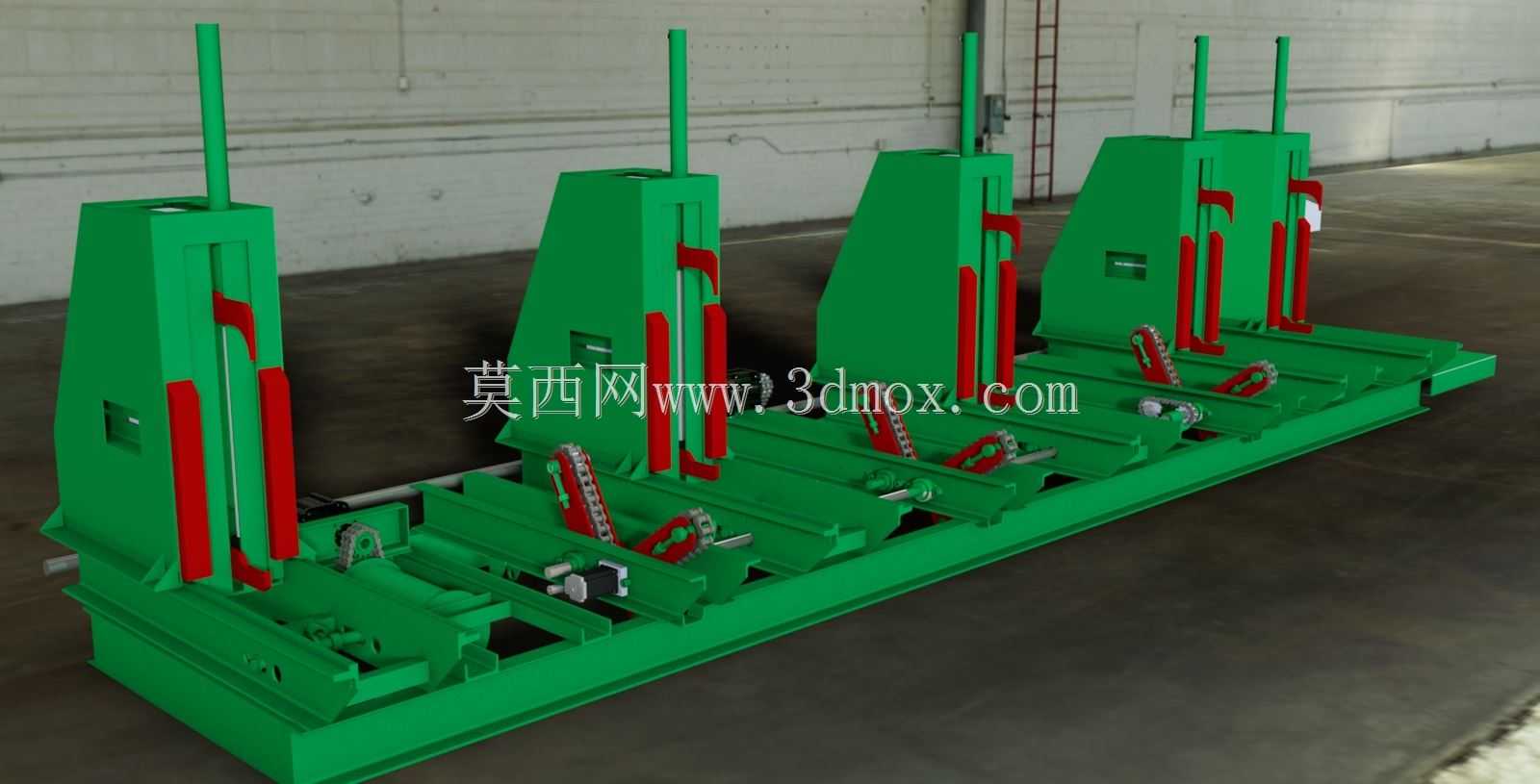

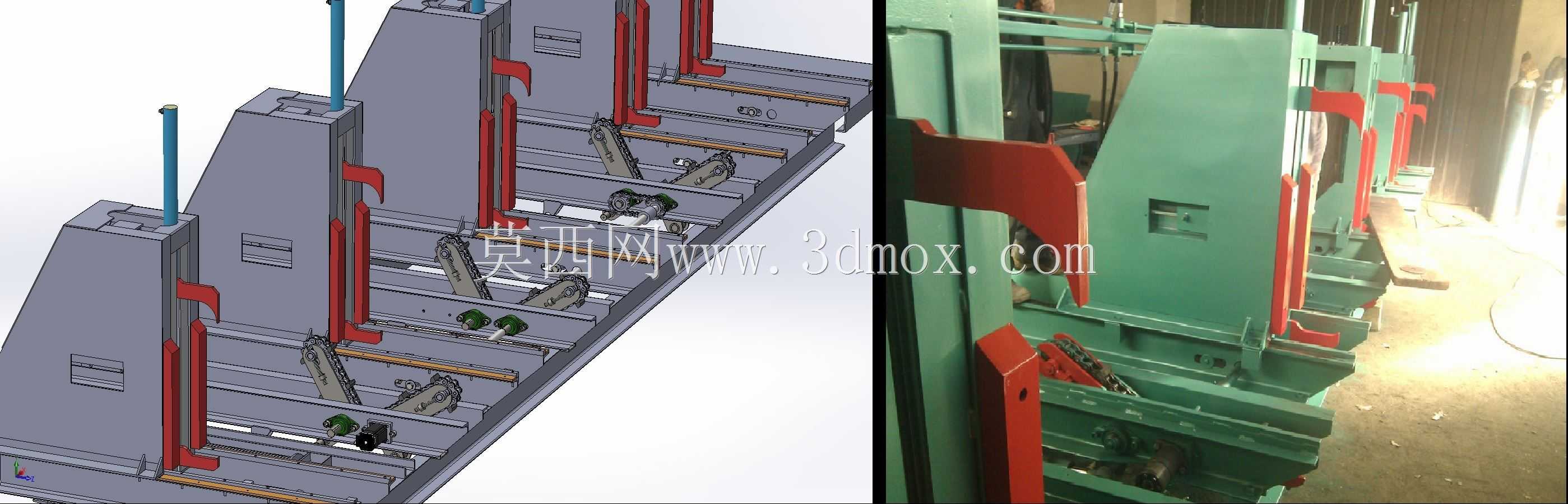

　　在规模化原木加工生产线的进料工段，这套装置承担着原木从暂存台到锯切主机之间的输送、定位与夹持固定功能，是制材车间衔接原木上料与带锯/圆锯主机的核心过渡设备，直接决定整条锯切线的进料节拍与锯切精度。整套装置采用长条形整体焊接底座作为承载基体，底座沿原木输送方向布置，长度适配常规4-6米商用原木的进料需求，宽度方向预留两侧操作与维护通道，安装时需通过预埋地脚螺栓与车间混凝土地面固定，底座上平面加工有统一的安装基准面，保证各功能组件的装配同轴度与位置度误差控制在机械加工允许范围内。沿底座长度方向等距布置多组立式夹紧桩单元，每组夹紧桩配套独立的液压驱动竖直压杆与侧推夹紧组件，竖直压杆用于从原木上方施加向下的压紧力，避免原木在输送或锯切过程中出现跳动，侧推组件则从原木侧方施加水平推力，将不同径级的原木推靠到基准定位面，保证原木轴线与锯切进给方向保持平行，消除原木弯曲、摆放歪斜带来的锯切尺寸偏差。夹紧桩之间的底座区域布置有链式输送机构，输送链上配套可调式拨料齿，可根据原木径级调整拨料齿的伸出高度，单组拨料齿的承载能力适配最大直径80cm的原木输送需求，输送速度可通过液压系统的流量阀进行无级调节，匹配不同锯切主机的加工节拍，当输送到位触发位置信号后，输送链自动停止运行，各组夹紧桩同步动作完成原木的夹紧固定。整套装置的液压管路沿底座侧面的线槽布置，每组执行元件的进回油管路单独设置截止阀与节流阀，方便单组组件的调试与维护，

　　避免单一点故障导致整套设备停机。在设计层面，这套装置的夹紧行程覆盖了常规商用原木的径级范围，最小可夹持直径15cm的小径原木，最大可适配直径90cm的大径原木，夹紧力可通过液压系统的溢流阀进行调整，针对不同材质的木材设置对应的夹紧压力，避免压力过大导致原木表面压溃、或者压力不足导致夹持松动。立式夹紧桩的高度根据最大径级原木的夹持需求设计，保证竖直压杆的下压行程足够覆盖原木最高点，同时不会与上方的锯架移动路径产生干涉。底座的结构设计充分考虑了木材加工车间的重载与多粉尘工况，焊接完成后进行整体去应力退火处理，避免长期重载使用出现底座变形，各转动销轴部位均设置防尘密封结构，减少木屑进入铰接部位导致的磨损，输送链的张紧机构布置在底座端部，

　　可在不停机的状态下快速调整链条张紧度，降低日常维护的工作量。从现场安装边界来看，这套装置的进料端需要对接原木上料的翻料机构，出料端需要紧贴锯切主机的进料工作台，安装时需要保证装置的输送基准面与锯机工作台的基准面处于同一水平面，高度差控制在2mm以内，避免原木输送到锯机工位时出现卡滞。设备两侧预留至少80cm的维护通道，方便操作人员清理木屑、检修液压元件与更换易损件，液压站可根据车间布局布置在装置侧面的独立区域，通过高压胶管与装置上的执行元件连接，管路长度尽量控制在5米以内，减少液压压力损失。在实际生产应用中，这套装置可适配不同规模的制材生产线，既可以与单台带锯配套组成简易锯切工位，也可以多组串联对接多台锯机组成连续制材流水线，

　　相比传统的人工推送进料方式，液压夹紧与机械输送的组合可将进料工位的操作人员数量减少60%以上，同时大幅降低人工推送过程中的安全风险，夹紧定位的一致性也能有效减少锯切过程中的尺寸误差，提高原木出材率。针对部分弯曲度较大的原木，侧推夹紧组件还可以单独调整每组的推力大小，配合竖直压杆的多点压紧，将弯曲原木强制校正到近似直线的状态，减少锯切过程中的废料产生。整套装置的结构件全部采用厚钢板焊接成型，关键受力部位做加强筋处理，铰接销轴采用调质处理的合金钢材质，表面做淬火处理提高耐磨性，可满足制材车间三班倒连续生产的重载使用需求，日常维护仅需定期加注润滑脂、清理铰接部位堆积的木屑、检查液压油液位与管路密封状态即可，整体维护成本较低，适合中小型木材加工企业的生产场景使用。
