HBOT核心XY传动挤出机构结构设计

　　桌面级FDM设备的核心运动单元里，HBOT结构的XY传动方案一直是兼顾打印速度与安装便捷性的主流选择，这套核心XY机构的设计，从实际装机调试的角度出发，把挤出端的安装、传动带的张紧、导轨的配合都做了适配铝型材机架的优化，没有采用复杂的一体化钣金机架，全部依托标准欧标铝槽型材完成安装固定，对于DIY装机或者小批量设备组装的场景来说，不需要额外开模定制结构件，仅靠标准紧固件就能完成全部装配，大幅降低了前期的加工成本与装配门槛。

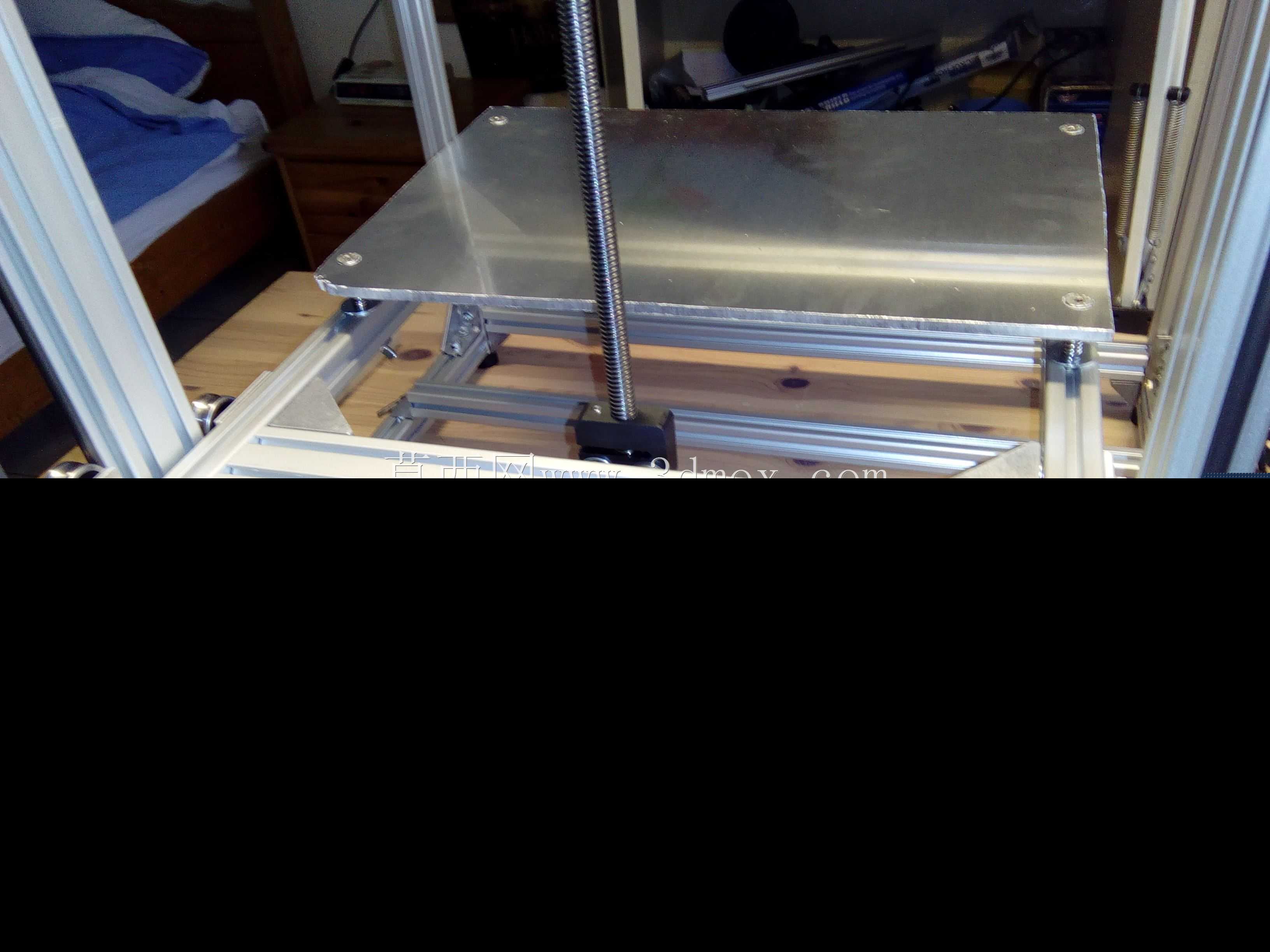

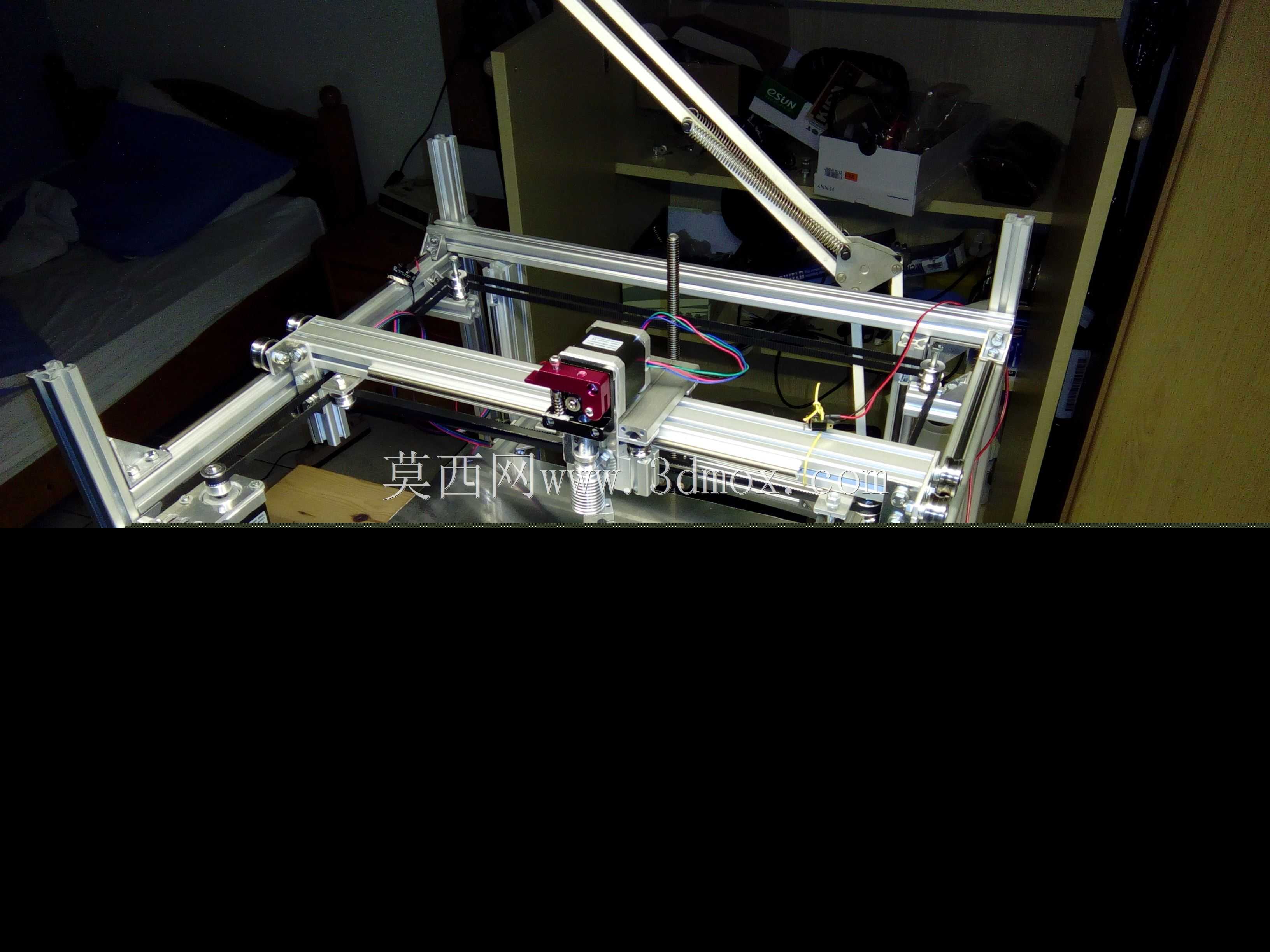

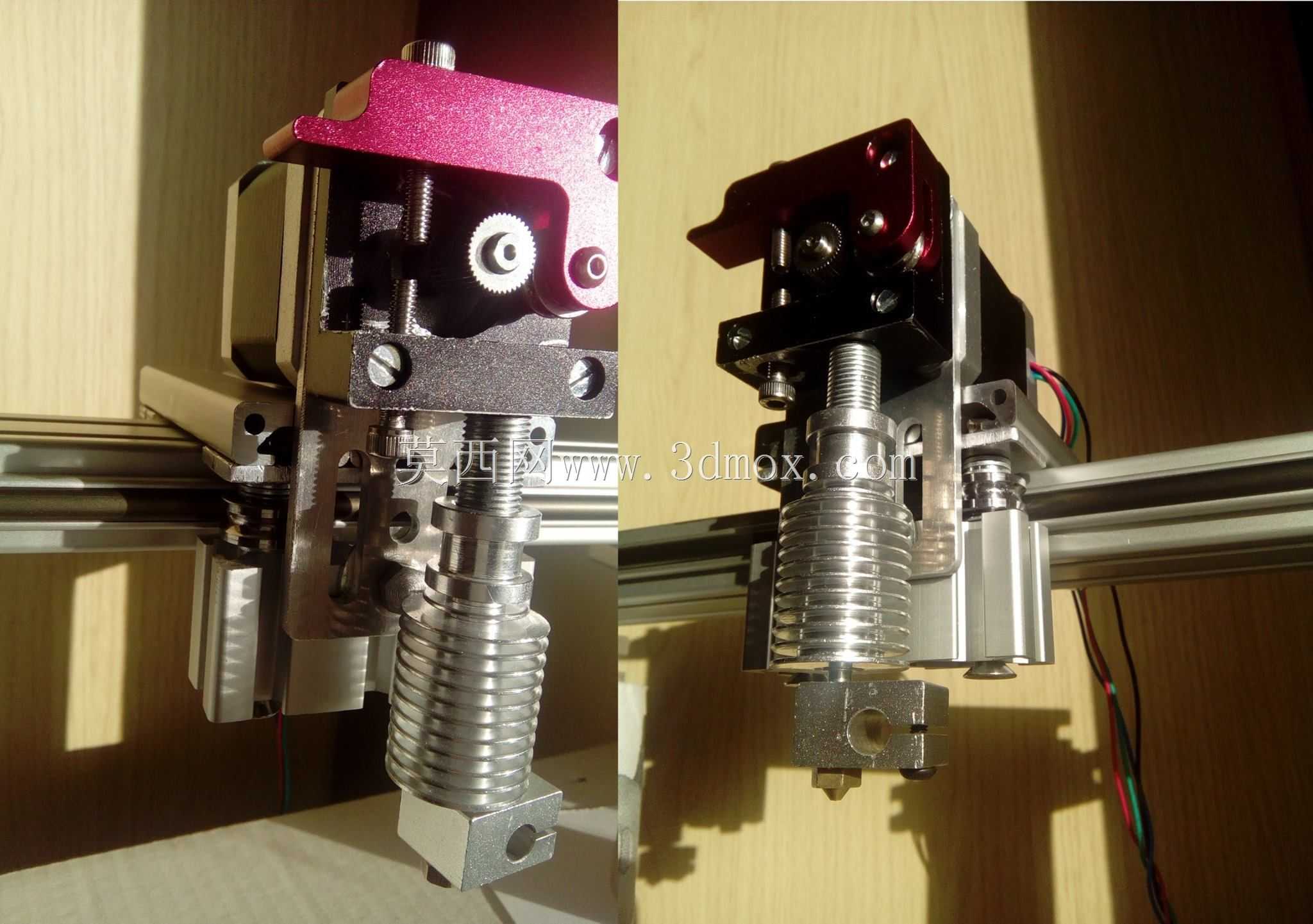

　　从实际功能来看，这套机构承担了XY平面内的打印头精准位移与耗材熔融挤出的双重功能，挤出端采用了远近端结合的送料适配结构，散热段的多槽铝制散热件可以在持续打印过程中把喉管区域的温度控制在耗材熔融阈值以下，避免耗材提前软化造成的堵头故障，下方的加热块与喷嘴安装位预留了标准的热敏电阻与加热棒安装孔位，不需要二次改孔就能适配市面上绝大多数的通用打印喷嘴配件。传动部分的同步带轮安装座做了张紧调节的冗余设计，装配时不需要额外拆卸整个模组，仅靠侧边的紧固螺丝就能完成同步带的张紧度调整，能有效避免长期高速运动后同步带松弛造成的打印错位问题。

　　设计思路上没有追求极致的轻量化而牺牲结构刚性，所有的运动滑块安装位都和铝型材导轨的安装基准做了同轴度适配，安装时只需要把直线导轨卡入铝型材的预设槽位，再把滑块和运动模组的连接座锁紧，就能保证运动方向的直线度，不需要反复打表调整导轨平行度，对于没有专业装配工装的场景非常友好。安装边界方面，这套XY核心模组的横向安装孔位完全适配2020、2040系列标准铝型材的槽距，挤出端的竖向安装空间预留了足够的散热风道位置，不会和Z轴的升降平台产生运动干涉，整个模组的运动行程范围内，所有的走线都预留了穿线空间，挤出头的加热线、温控线都可以顺着铝型材的槽位排布，避免运动过程中线缆拖拽造成的运动阻力增大或者线缆磨损问题。

　　实际应用场景里，这套结构既可以用于全新桌面级3D打印机的整机搭建，也可以作为老旧设备的升级替换组件，对于做设备改装的从业者来说，不需要重新设计整个XY运动平台，只需要匹配对应行程的同步带长度与导轨长度，就能直接替换原有十字结构的运动模组，相比传统的十字XY结构，HBOT的结构形式能把运动部分的重量集中在机架两侧，运动端的负载更小，高速打印时的惯性晃动更小，能有效提升打印件的表面质量与尺寸精度。结构细节上，挤出机的安装座做了可调节的适配设计，既可以安装近端挤出的齿轮送料机构，也可以延长喉管适配远端送料的挤出方案，用户可以根据自己打印的耗材类型灵活选择，不需要重新更换整个挤出安装座。所有的连接螺丝都采用标准的公制内六角规格，装配和后期维护时不需要准备特殊规格的工具，日常维护更换喷嘴、清理喉管残料时，只需要松开少量紧固件就能完成操作，不会因为结构设计过于紧凑造成维护空间不足的问题。导轨滑块的选型也兼顾了负载与运动顺滑度，预压等级选择了适中的级别，既不会因为预压过大造成运动阻力增大丢步，也不会因为预压不足出现运动间隙影响打印精度，长期运行后的磨损量也控制在合理范围内，不需要频繁更换滑块配件。
