Ender5柔性轴主轴适配连接支架

　　在桌面级制造设备的跨界改装场景中，不少创客与小型加工从业者会尝试将消费级FDM3D打印机改造为轻型数控加工设备，用来完成软质金属、塑料、木材等低硬度材料的小余量切削作业，这类改装的核心痛点之一就是主轴动力的同轴传动补偿——常规3D打印机的运动框架本身定位精度有限，加装外置切削主轴时，若采用刚性轴直连，很容易因为安装同轴度偏差、框架受力微变形出现轴系卡滞、传动磨损加剧、加工振纹明显的问题，这款适配Ender-5设备的挠性轴支架，正是针对这一实际改装需求设计的传动连接部件。

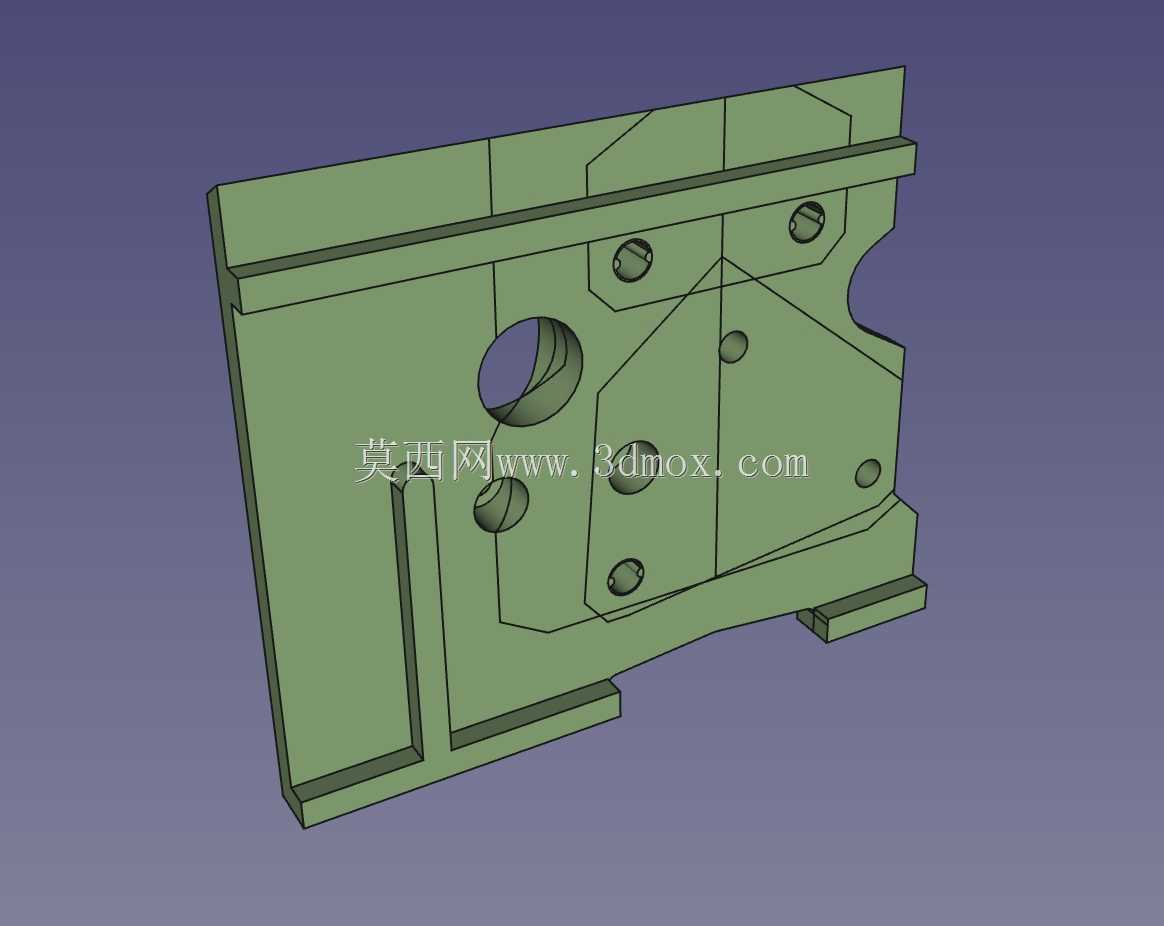

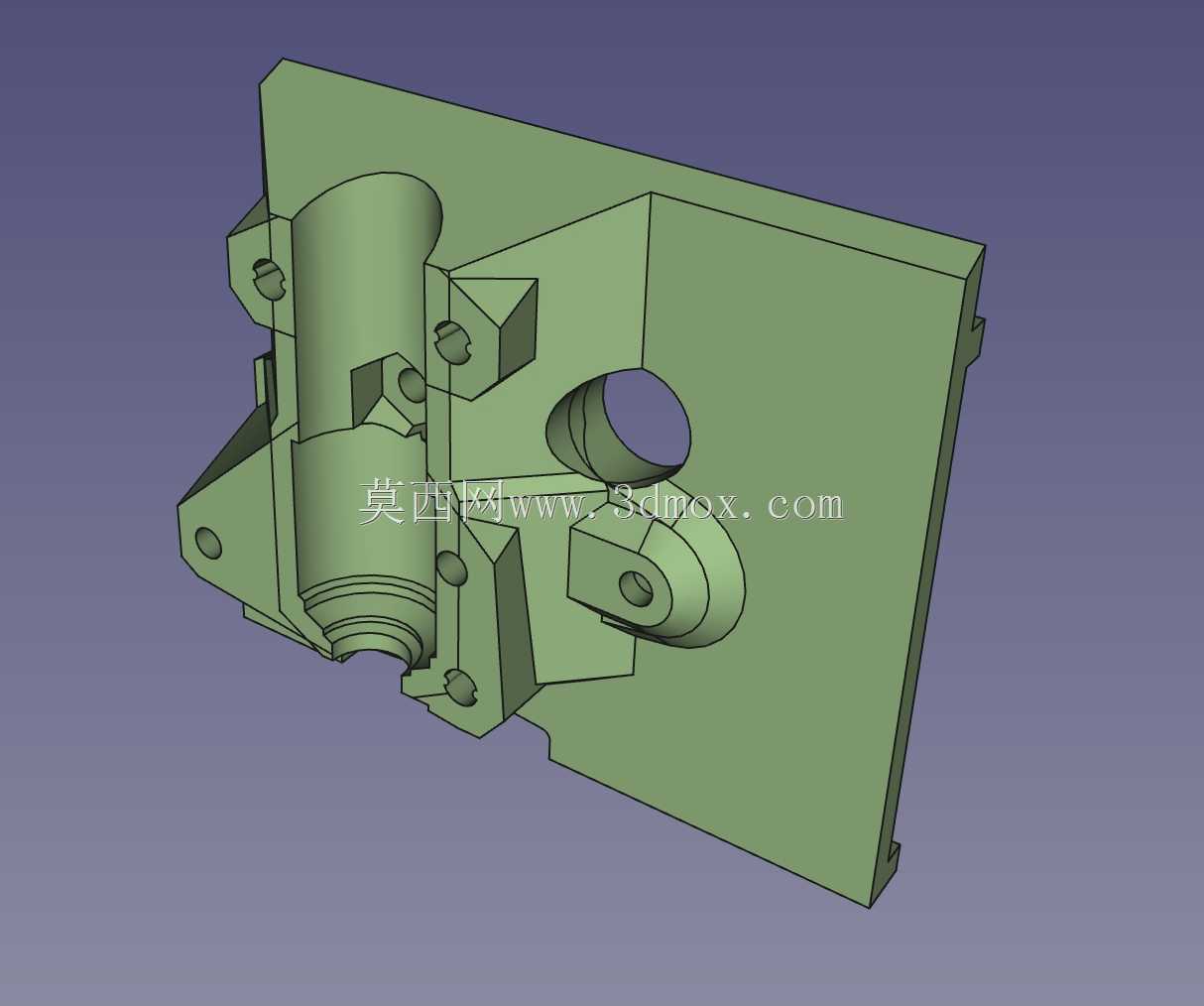

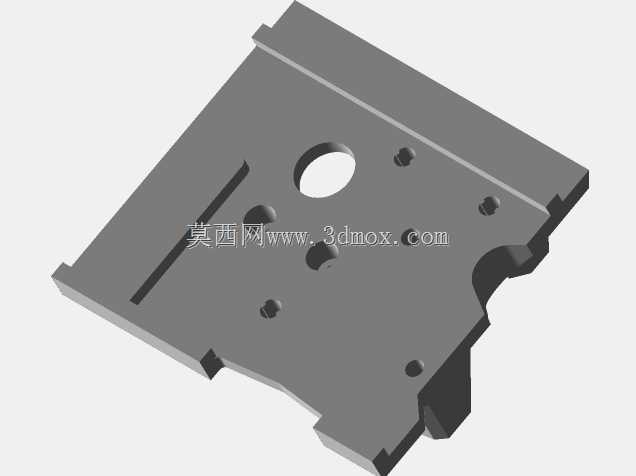

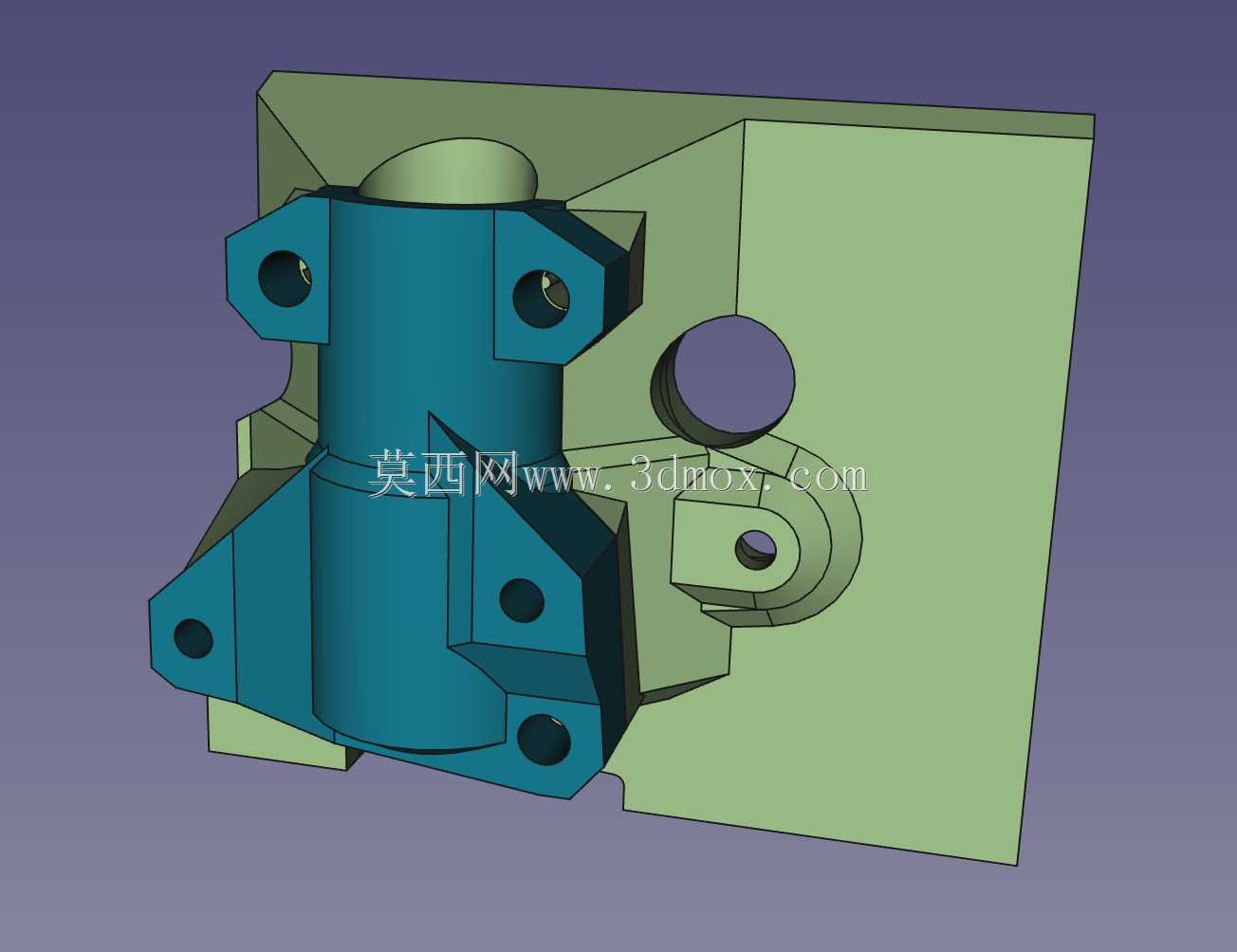

　　从实际功能来看，该部件作为主轴与传动端的中间衔接载体，核心作用是通过柔性轴的挠性补偿特性，抵消安装过程中出现的小角度偏斜、径向错位误差，避免刚性连接带来的附加载荷传递到主轴轴承与传动电机上，延长改装后设备的传动部件使用寿命。设计过程中优先考虑了桌面设备改装的操作门槛，整个支架的安装不需要对原有Ender-5的机架进行打孔、切割等破坏性改动，只需要先将原有设备的滑动车顶通过反向螺纹旋拧拆卸下来，若检测到轴系存在横向间隙，可先将轴件拉出，在轴承圆周位置贴附一层薄铝带消除间隙后，再完成支架的对位固定，整个改装流程不需要额外制作专用工装，普通用户按照装配指引即可完成操作。

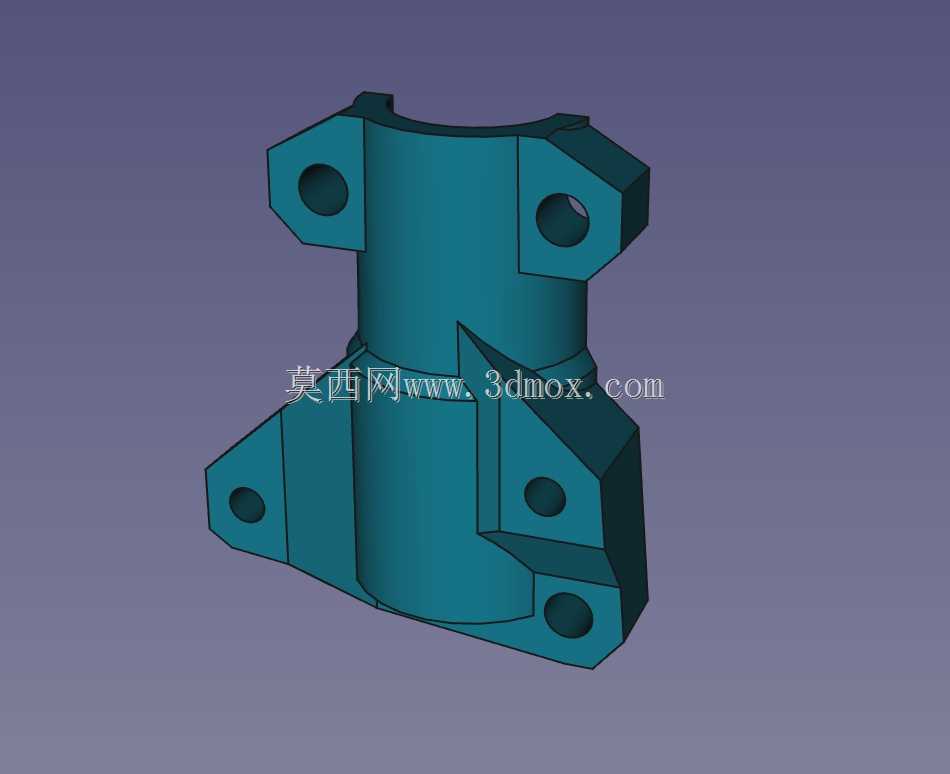

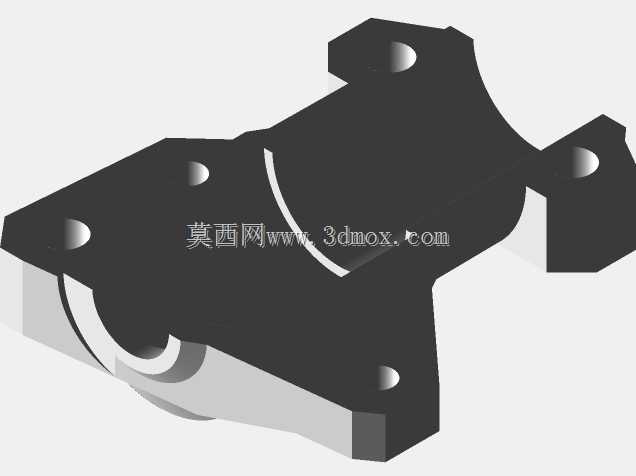

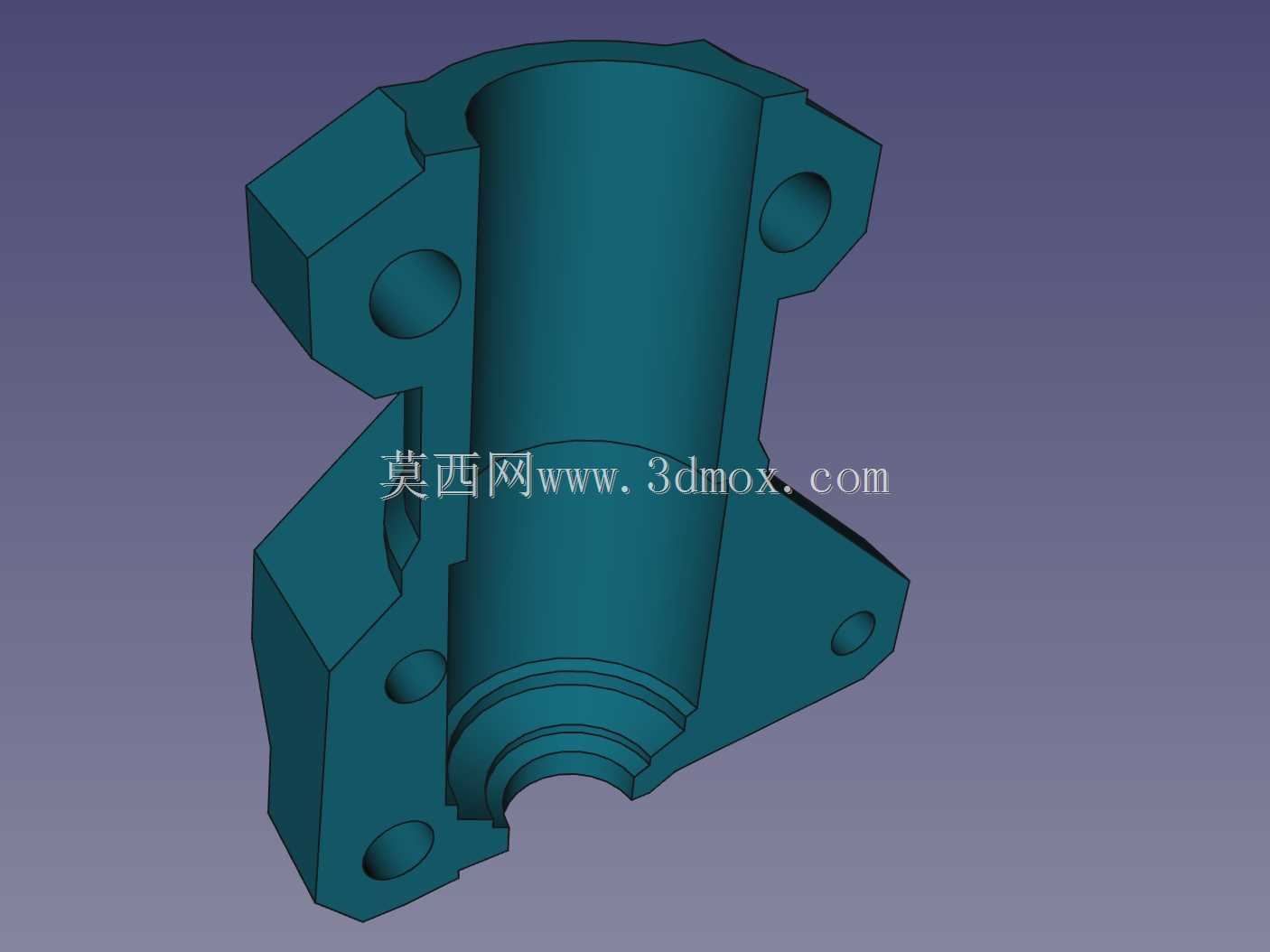

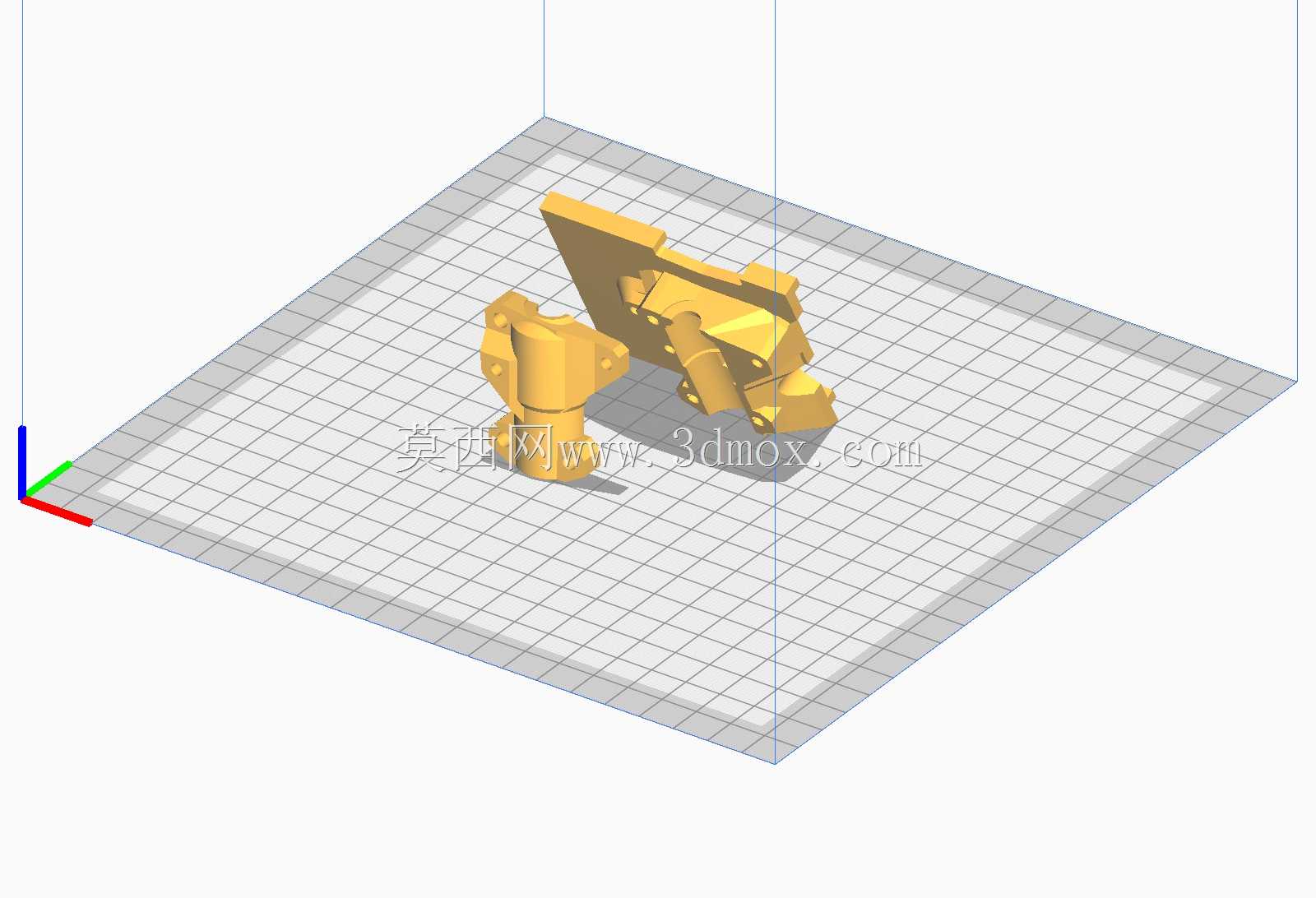

　　结构设计上，支架采用倒置打印的成型方案，打印过程中不需要添加支撑结构，有效减少了后期支撑去除的工作量，同时避免支撑残留对安装配合面精度的影响；壁厚设置采用厚壁参数，保证支架在承受主轴传动扭矩、切削过程中的径向载荷时不会出现结构形变，保障传动稳定性。打印成型前需要对打印参数做针对性校准，重点调整水平扩展参数，针对Ender-5设备的典型成型特性，水平扩展补偿值设置为-0.07mm时，可以获得尺寸精度匹配度最佳的安装孔位与配合面，避免因为打印件的尺寸膨胀导致装配卡滞、间隙过大的问题。

　　安装紧固件的选型也做了明确的匹配设计，对应不同安装位置的受力需求，配置了两种规格的内六角平头螺钉，分别是2枚M3×23规格螺钉、3枚M3×5规格螺钉用于支架主体与机架、轴座的连接固定，针对木质类型的安装基座场景，则搭配1枚M3×9规格、1枚M3×6规格螺钉完成固定，所有螺钉孔位均做了沉头设计，保证螺钉安装后端面与支架表面齐平，不会出现凸起干涉运动部件的问题。

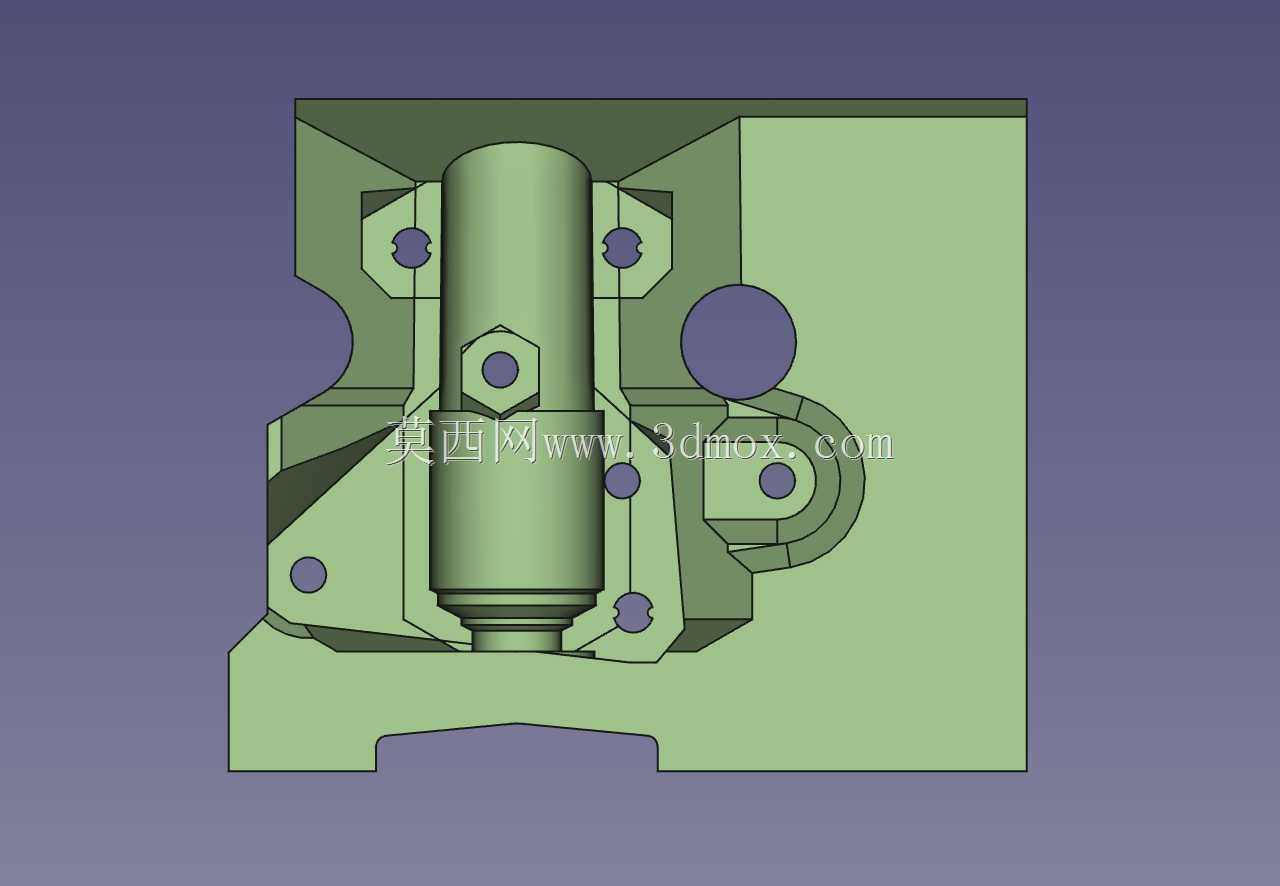

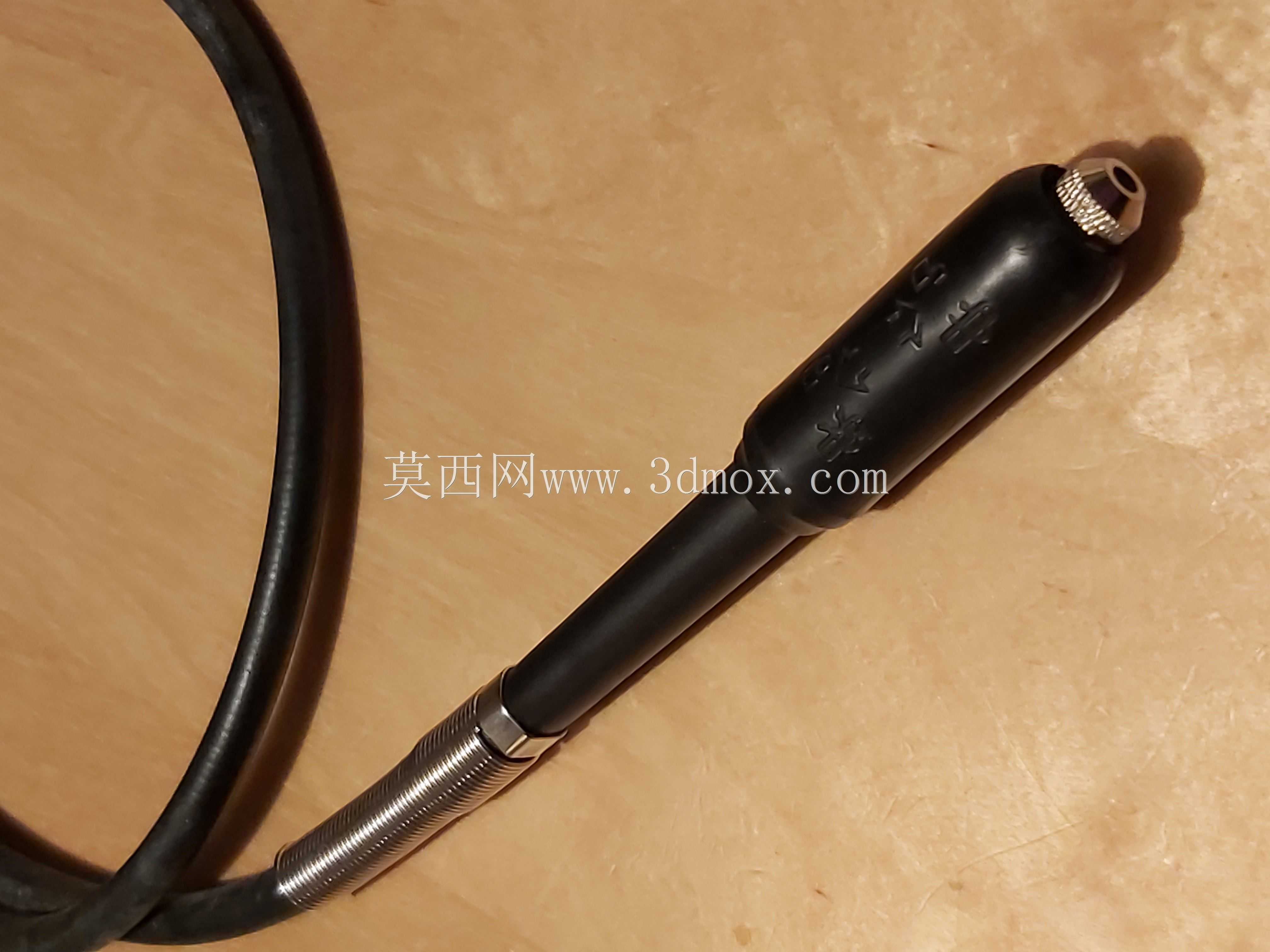

　　从安装边界尺寸来看，支架的整体轮廓完全适配Ender-5原有滑车的安装空间，不会超出设备原有运动行程的边界，改装后不会影响设备X、Y、Z三个轴的原有运动限位，不需要重新调整设备的限位开关位置；柔性轴的安装位预留了足够的轴端伸缩余量，可适配不同长度规格的同系列柔性轴组件，用户可根据自身加装的主轴尺寸灵活调整轴的插入深度，保证传动连接的可靠性。在实际切削测试场景中，安装该适配器后的改装设备，在进行PVC、椴木等软质材料的平面铣削、轮廓切割作业时，轴系传动的振动感明显低于刚性直连方案，加工表面的振纹大幅减少，连续运行20小时后轴承部位的温升也保持在合理区间，没有出现因为偏载导致的轴承异响、轴件磨损问题。

　　需要注意的是，该支架仅适配轻型切削场景的改装需求，不能用于大切削量、高硬度材料的加工作业，因为原有3D打印机的框架刚性、导轨负载能力本身是针对熔融挤出成型场景设计的，过大的切削载荷会导致框架变形、导轨磨损加快，超出该适配器的挠性补偿范围后依然会出现传动故障。在装配过程中，需要保证柔性轴的两端连接同轴度偏差在挠性轴的允许补偿范围内，不能完全依赖柔性轴的补偿能力而忽视安装对位精度，否则会大幅降低柔性轴的使用寿命，也会影响加工过程中的走刀精度。
