工业高压三缸斑点柱塞泵结构设计

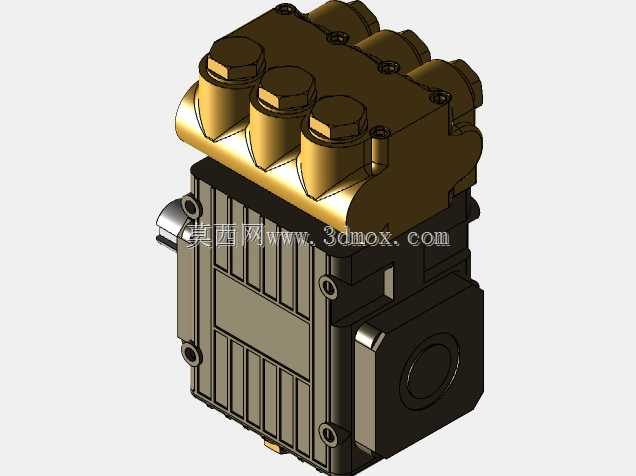

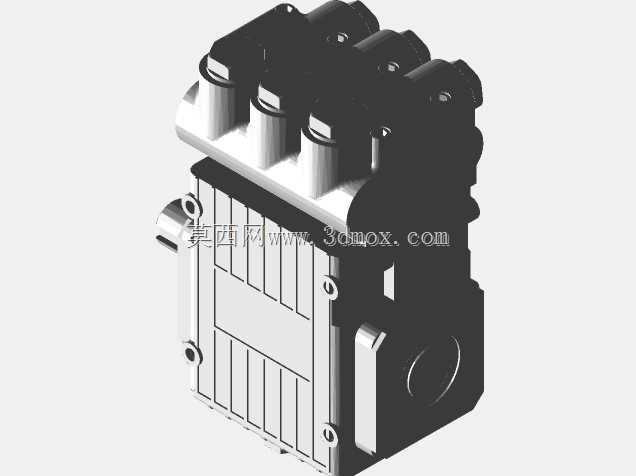

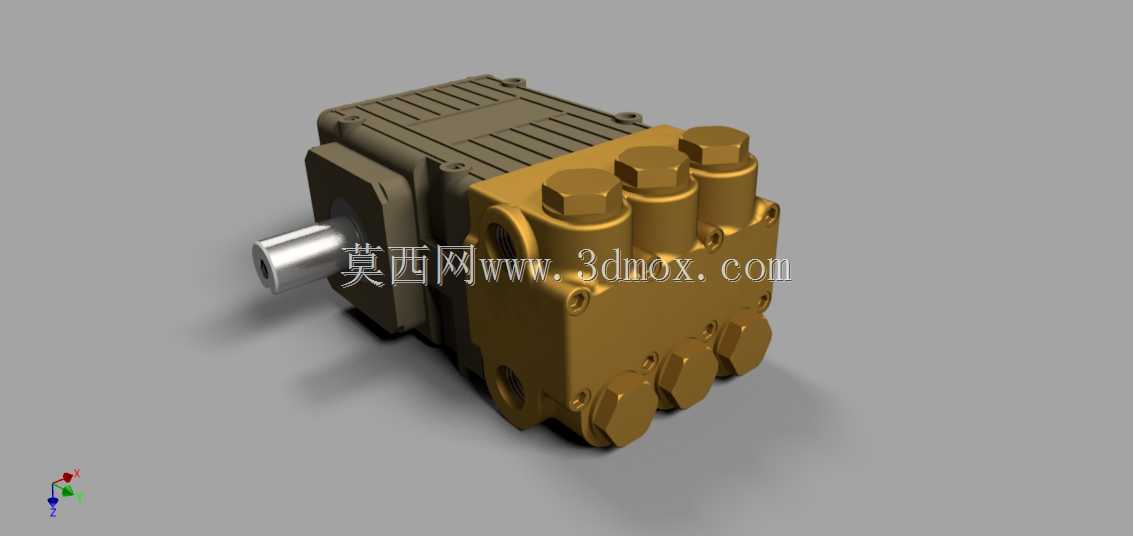

　　在高压流体输送的各类工业场景里，这类直列式三缸柱塞泵的应用覆盖了从工业清洗、高压水射流加工到化工介质定量输送、农业植保高压喷雾的多个领域，区别于普通离心式泵体，柱塞泵依靠柱塞在缸体腔室内的往复运动改变密封工作腔容积，能实现极高的输出压力，且流量稳定性受出口压力波动的影响极小，适合对压力精度、输出稳定性有硬性要求的工况。从结构布局来看，这款泵采用动力端与液力端分置的设计逻辑，左侧为集成传动齿轮、曲轴、连杆滑块的动力端壳体，采用铸铁材质铸造，外部设置散热筋结构，既可以强化连续运转时的壳体散热能力，也能提升壳体的结构刚性，抵消曲轴高速往复运动产生的交变应力，避免壳体长期受载出现形变。动力端的输入轴采用外伸式圆柱轴设计，

　　轴端预留标准键槽安装位，可直接通过联轴器对接驱动电机或内燃机动力输出端，不需要额外加装复杂的减速转接结构，适配多数工业现场的动力配套条件。右侧液力端采用锻造铜合金材质整体加工，三个柱塞腔呈直列等距排布，顶部安装的六角压紧螺塞用于密封缸体上部的阀组安装腔，日常维护时不需要拆解整个液力端壳体，仅需拧开对应螺塞即可更换进出水阀组、密封填料，大幅降低现场运维的拆解工作量。液力端侧面预留的多个螺纹接口分别对应介质入口、高压出口以及泄压回路接口，接口的位置布局避开了动力端的检修操作空间，接管后不会干涉日常的油位检查、密封件更换操作。设计过程中需要重点把控柱塞与缸套的配合间隙，间隙过大会导致内泄漏量上升、容积效率下降，

　　间隙过小则会在热态运转时出现柱塞卡滞、拉伤缸壁的问题，同时要核算曲轴的偏心距与柱塞行程的匹配关系，保证每个缸的吸排液相位差保持120度，让三缸交替工作时的流量脉动率控制在合理区间，降低出口管路的振动幅值。安装边界方面，动力端壳体底部设置一体化的安装脚座，脚座上预留四个通孔用于穿装固定螺栓，安装时需要保证泵轴与驱动轴的同轴度误差控制在允许范围内，避免轴承受额外的径向力导致早期损坏；液力端的重量占比接近整机的40%，安装底座需要在液力端下方设置对应支撑筋，避免长期运转后泵体出现连接面错位。在实际选型适配时，需要根据输送介质的腐蚀性、含固量选择对应的柱塞密封材质，输送清水类常温介质时可采用丁腈橡胶填料，

　　输送弱腐蚀性化工介质则需要更换氟橡胶或聚四氟乙烯密封组件，同时要匹配对应的入口过滤精度，避免硬质颗粒进入缸体拉伤柱塞表面。这款泵的结构设计充分考虑了工业现场的运维便利性，所有易损件的安装位置都设计在易操作的外侧，不需要将泵从管路上完全拆解即可完成密封件、阀组的更换，相比同类分体式结构的柱塞泵，整体集成度更高，外接管路的布局更紧凑，适合安装在空间受限的移动设备、成套清洗机组内部。另外在结构细节上，动力端壳体设置了透明油位观察窗，可直接查看内部润滑油的液位与油质状态，不需要频繁拧开油塞检查，顶部预留的透气帽可以平衡箱体内外压力，避免长期运转时箱体内温度升高、压力上升导致油封漏油。液力端的三个柱塞外侧设置了集液槽，可收集密封处渗漏的少量介质，通过底部的引流孔统一排出，避免渗漏液流入动力端污染润滑油，影响传动部件的润滑效果。
