油泵齿轮轴结构三维设计

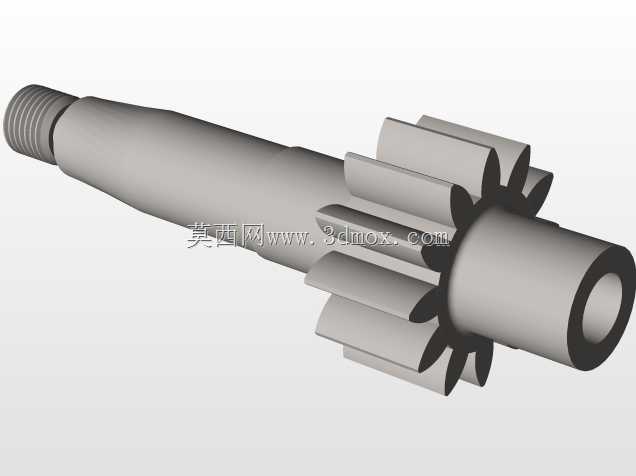

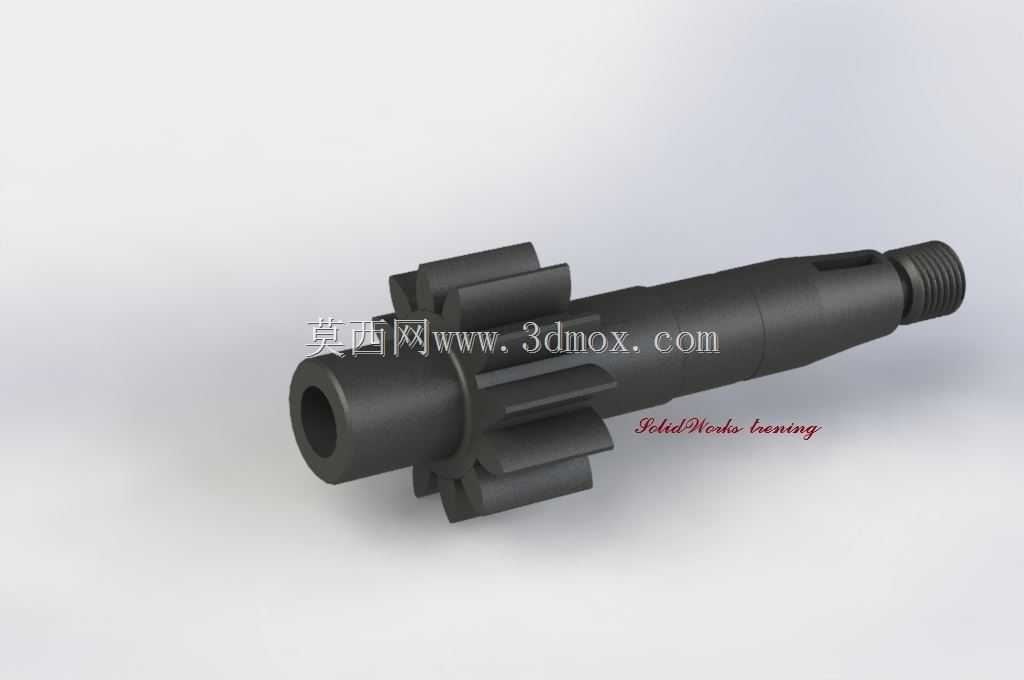

　　这款齿轮轴是内啮合齿轮油泵的核心传动承载部件，主要应用在低压润滑供油系统、小型液压动力单元的动力传输场景中，常见于机床润滑回路、小型工程机械液压供油、内燃机辅助润滑系统这类对供油稳定性有要求的工况里。从实际使用场景来看，这类带集成齿轮的轴件不需要额外装配齿轮，减少了装配环节的同轴度误差累积，能在高转速连续运转工况下保持更低的振动水平，避免齿轮和轴配合松动带来的供油压力波动问题。

　　设计过程中首先考虑的是安装边界的适配性，轴端的外螺纹段是用来锁紧轴端密封压盖与轴承定位件的，螺纹小径要和相邻的轴颈保持平滑过渡，避免应力集中在螺纹退刀槽位置，毕竟这类油泵轴长期在1500-3000转的转速区间运转，应力集中带来的疲劳断裂是最常见的失效形式。轴身的空心结构不是随意设计的，一方面可以减轻轴件自身的转动惯量，降低油泵启动瞬间的扭矩冲击，另一方面部分工况下这个中心孔还可以作为润滑油道，将压力油引导到轴端的轴承位置，实现轴承的自润滑，不需要额外布置润滑管路。

　　集成在轴上的齿轮采用的是渐开线齿形，齿向没有做额外的修形，因为这类小型油泵的齿轮工作负载不大，齿面接触应力维持在较低水平，不需要过高的加工精度就能满足啮合要求，齿轮和轴的衔接位置做了圆角过渡，避免热处理过程中该位置出现淬火裂纹。轴上的键槽位置选在齿轮段后侧的光轴位置，这个位置是动力输入的连接位，键槽的深度严格按照轴径的比例设计，不会因为键槽过深削弱轴的扭转强度，同时键槽的对称度公差控制在0.02mm以内，保证和驱动联轴器连接时不会出现偏载。

　　从安装尺寸来看，齿轮的齿顶圆直径和泵体的内腔尺寸是间隙配合，间隙值控制在0.02-0.03mm之间，这个间隙既可以保证齿轮转动时不会和泵体内壁发生刮擦，又能减少齿轮端面和径向的泄漏量，维持油泵的容积效率。轴上的两个轴承安装位的圆柱度公差要求最高，因为轴承位的形位误差会直接影响轴承的运转精度，进而带动齿轮出现偏磨，一旦齿轮偏磨就会导致油泵供油压力不足，甚至出现异响。轴端的锥面结构是用来安装联轴器的，锥面的锥度采用标准的1:10锥度，靠锥面的摩擦力传递扭矩，相比平键连接，锥面连接的对中性更好，装拆也更方便，适合这类需要定期维护的小型泵类设备。

　　实际选型过程中，这类集成齿轮轴的材质一般选用20CrMnTi做渗碳淬火处理，齿面硬度可以达到HRC58-62，芯部保持足够的韧性，既可以承受齿面的接触磨损，又能承受轴身传递扭矩时的冲击载荷。设计时还要考虑轴向定位的问题，轴上的台阶面分别对应轴承内圈定位、齿轮端面限位、密封件安装位的尺寸分界，每个台阶的高度都要匹配对应标准件的安装尺寸，比如轴承定位台阶的高度不能超过轴承内圈的厚度，否则会导致轴承无法拆卸，密封件位置的轴颈表面粗糙度要达到Ra0.8以下，避免磨损密封唇口导致漏油。

　　在三维建模过程中，齿形的绘制要严格按照渐开线方程生成，不能用近似圆弧代替，否则生成的模型在做啮合运动仿真时会出现干涉，和实际加工出来的零件齿形存在偏差，后续做工程图导出时也会出现齿形尺寸标注错误。轴上的所有退刀槽、越程槽都要按照标准机械设计手册的尺寸选取，不要随意设计非标尺寸，否则会增加后续加工的刀具成本，也不利于设备后期维护时的备件更换。中心孔的设计要考虑加工时的装夹需求，轴两端的中心孔是车床、磨床加工的定位基准，所以中心孔的锥面要保证足够的光洁度，建模时不要遗漏中心孔的倒角，避免热处理后中心孔出现磕碰变形影响加工精度。

　　这类齿轮轴在实际工作时，齿轮随轴一同转动，和泵内的另一个从动齿轮形成啮合腔，通过轮齿的啮合变化实现容积变化，完成吸油和压油的过程，所以轴的转动灵活性直接影响油泵的机械效率，建模时要充分考虑轴和周边零件的间隙，比如轴和泵盖之间的轴向间隙要控制在0.03-0.05mm之间，间隙过大会增加泄漏，间隙过小会导致轴转动时出现端面摩擦，增加功率损耗。
