立式管道微型水力发电装置结构设计

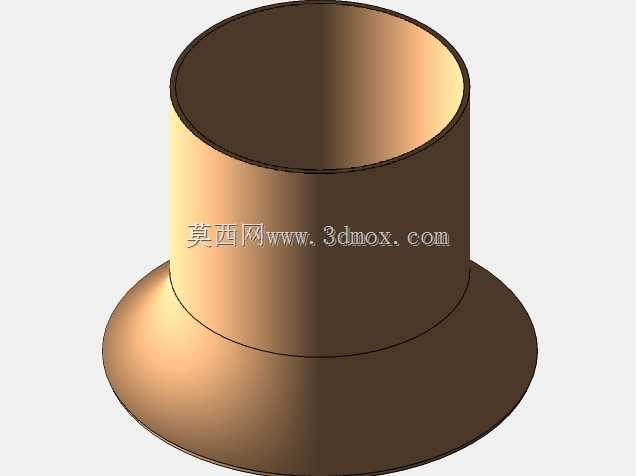

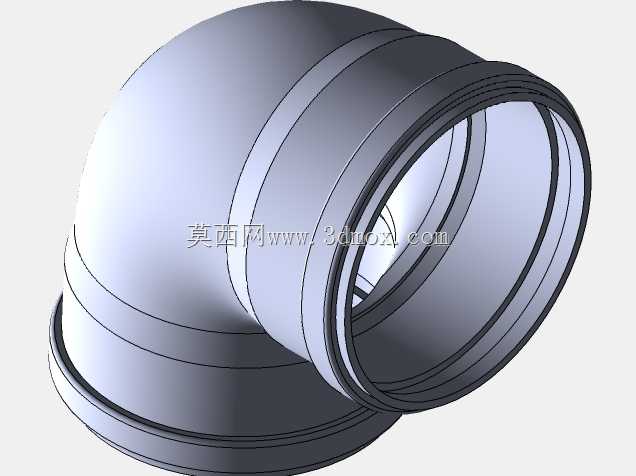

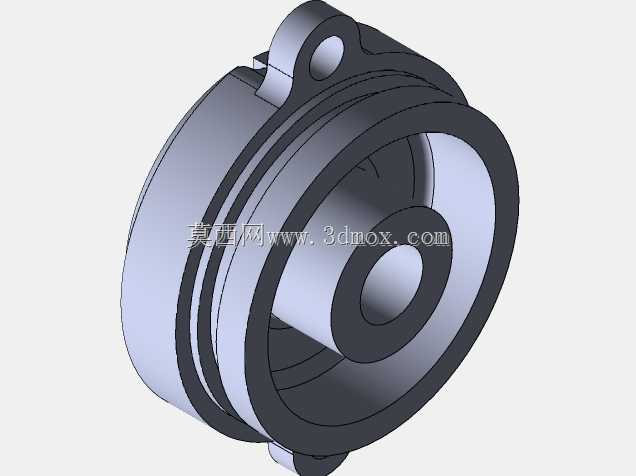

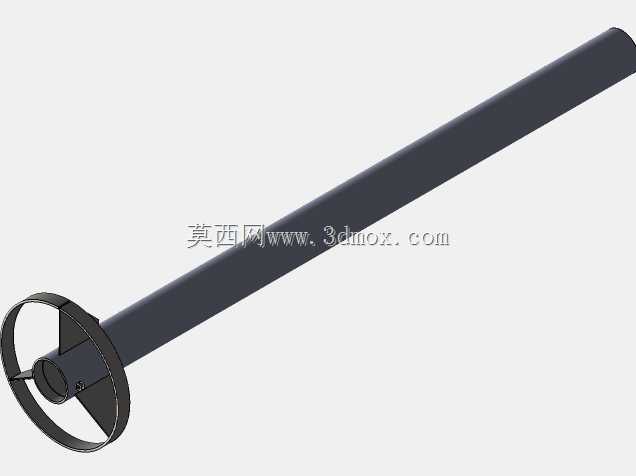

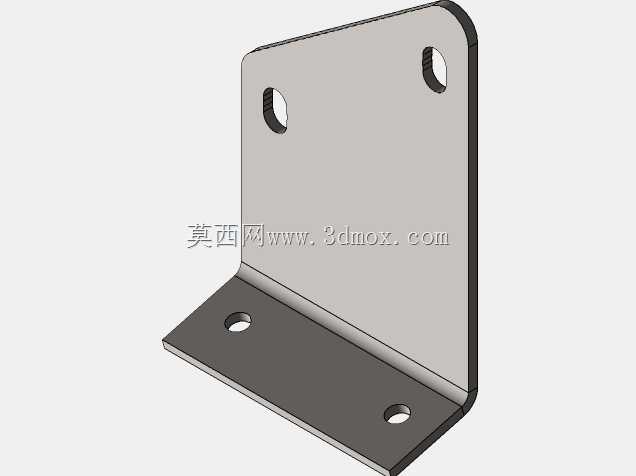

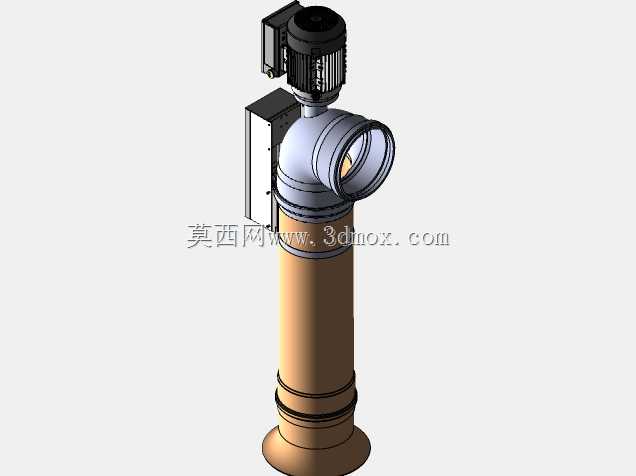

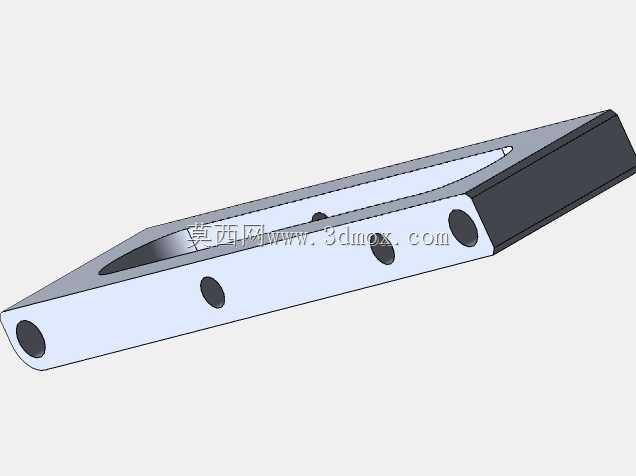

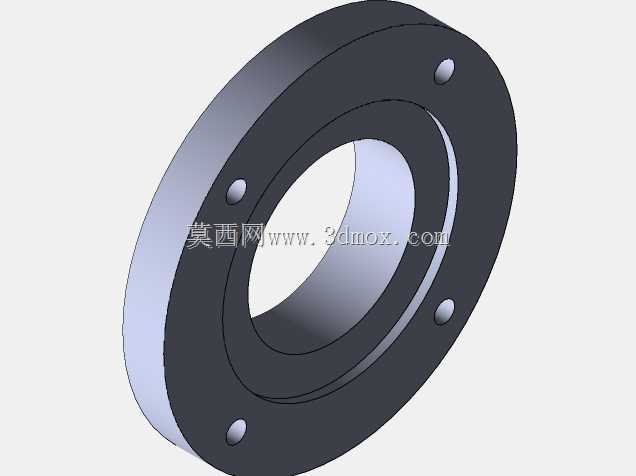

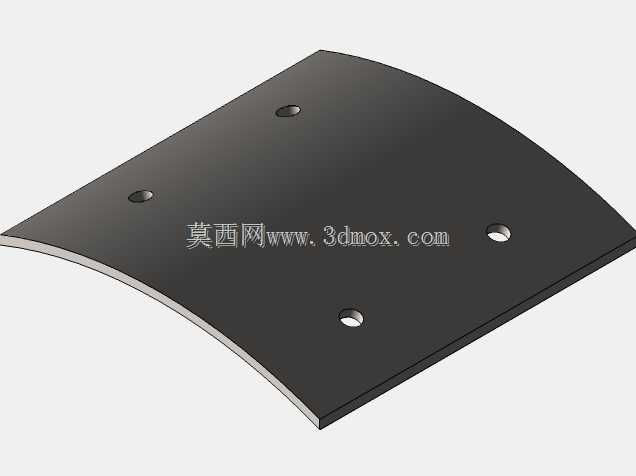

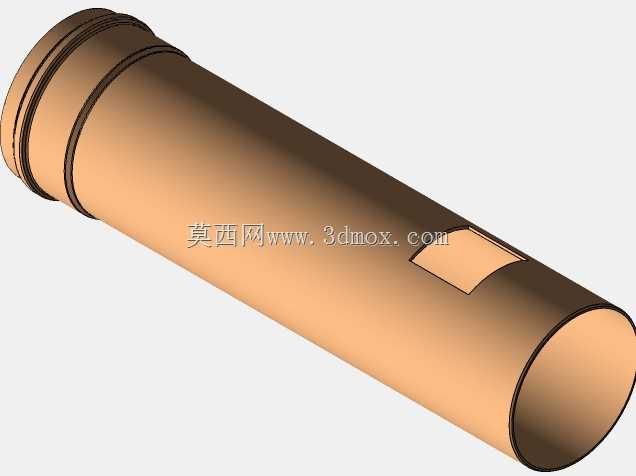

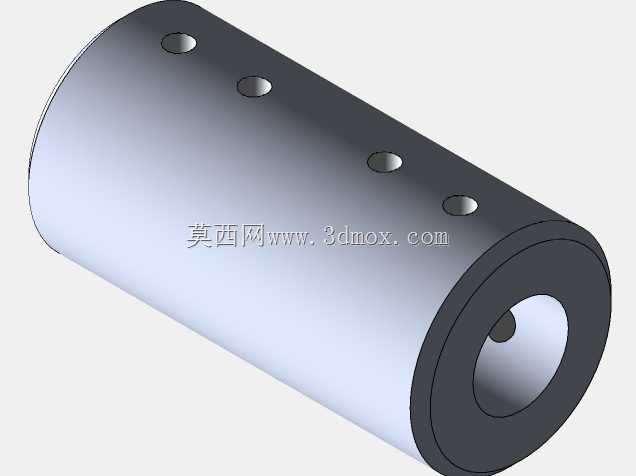

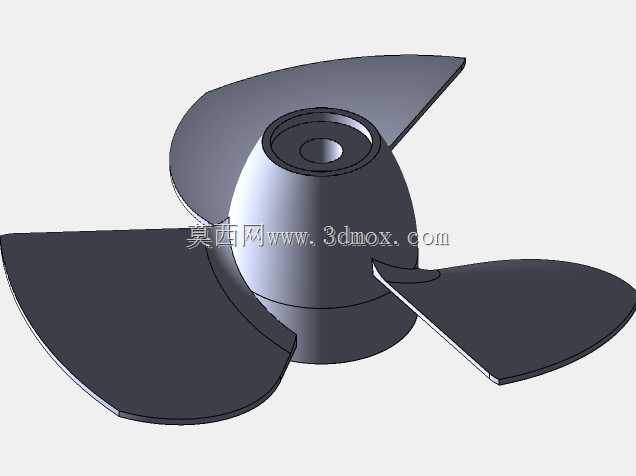

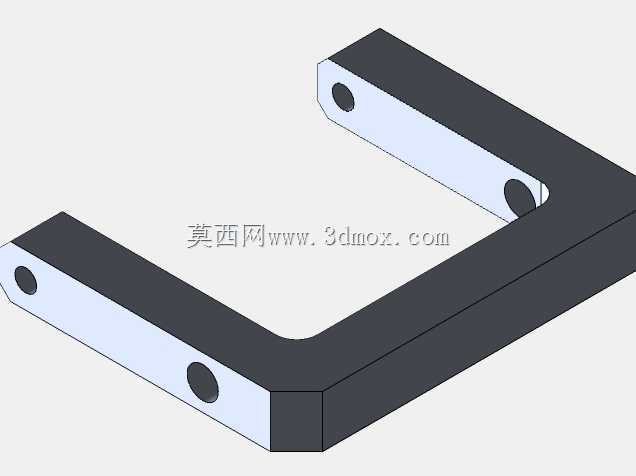

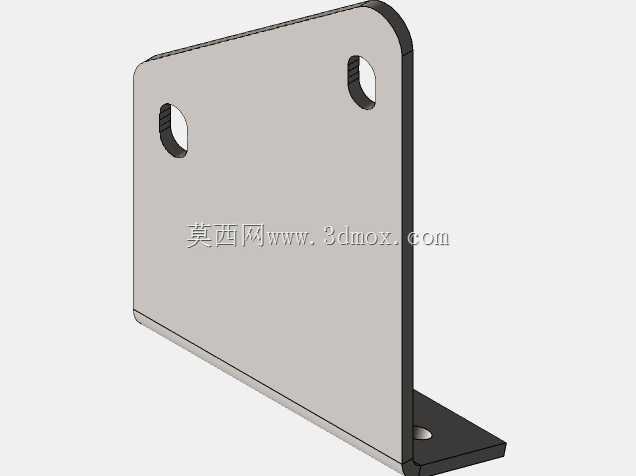

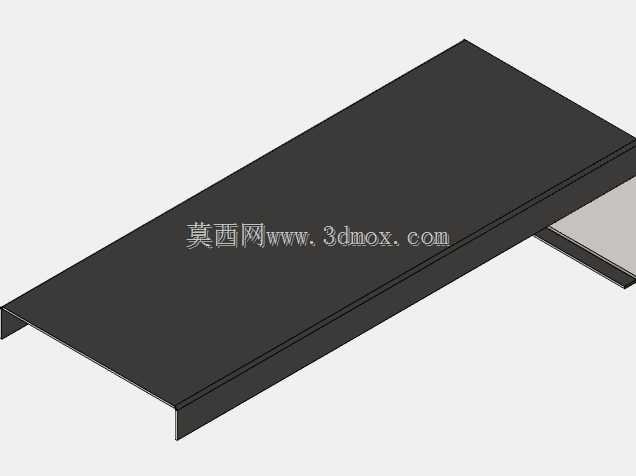

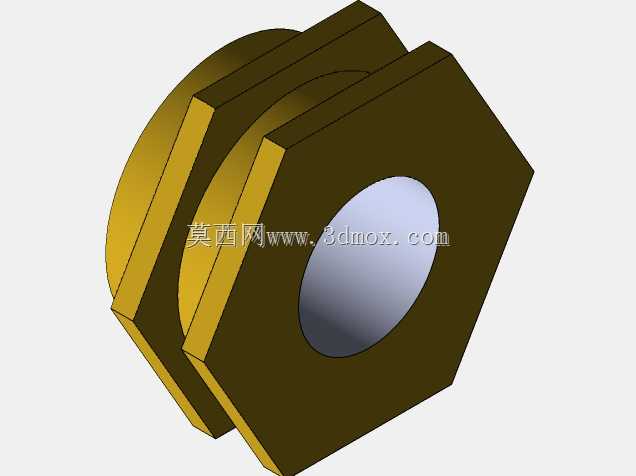

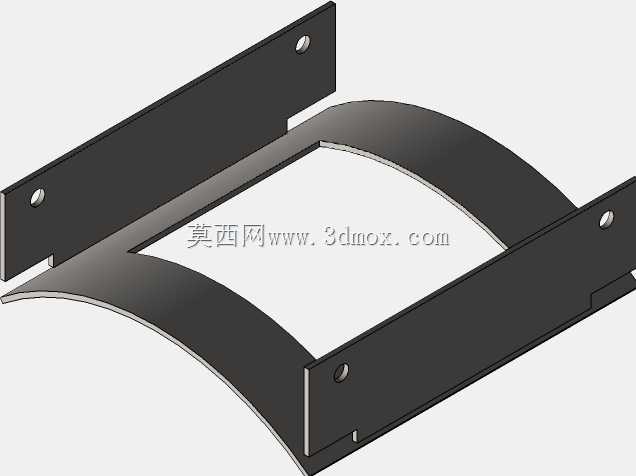

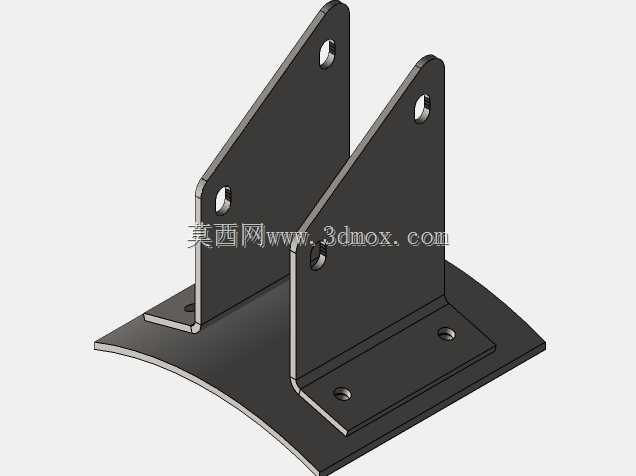

　　该立式管道式微型发电装置，主要适配有压输水管道的余压能源回收场景，常见于市政供水管网、工业循环水系统、山区引水输水线路的富余压能利用点位，无需额外修建挡水构筑物，直接串接在现有管路中即可将水流富余的压能转化为电能，输出的电能可供给管网监测传感器、远程数据传输模块、小型阀组执行机构等低功耗现场设备使用，解决偏远管网点位供电布线难度大、外接电源成本高的实际问题。从结构设计逻辑来看，装置采用同轴立式布局，下部为直通式流道段，上部集成发电单元与电控模块，整体流道采用弯管转向衔接，进水端与出水端采用标准管道法兰接口，可直接对接同管径的输水管道，无需额外变径转接。流道内部内置叶轮组件，水流沿轴向进入流道后冲击叶轮旋转，

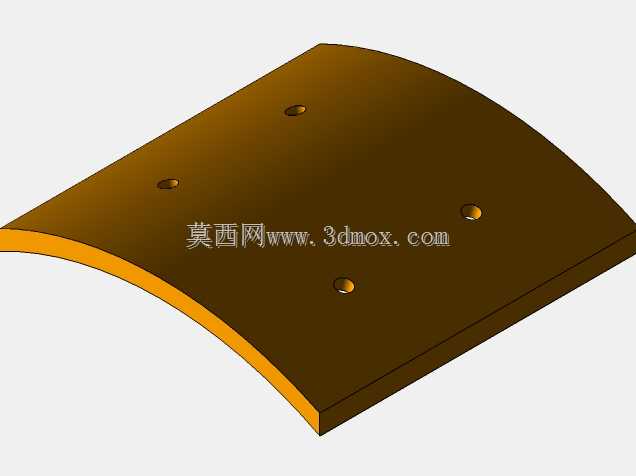

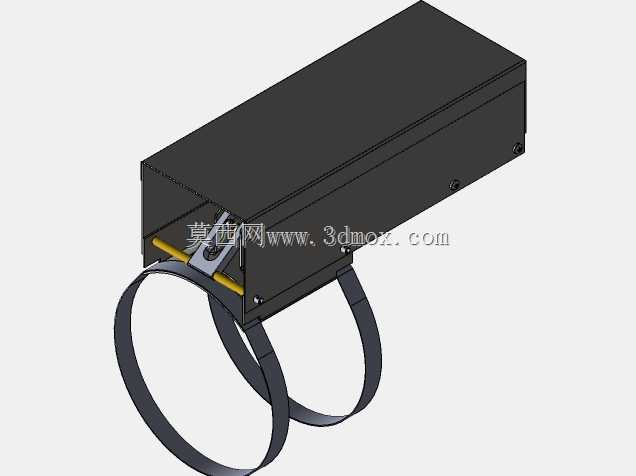

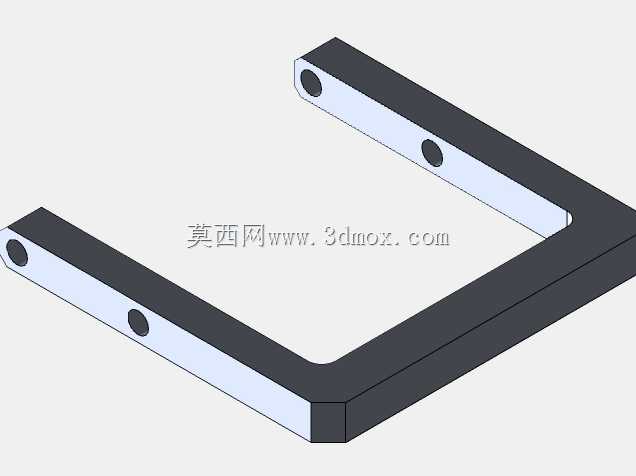

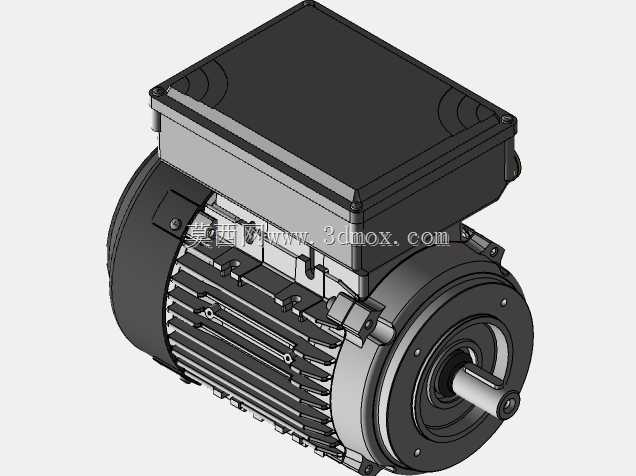

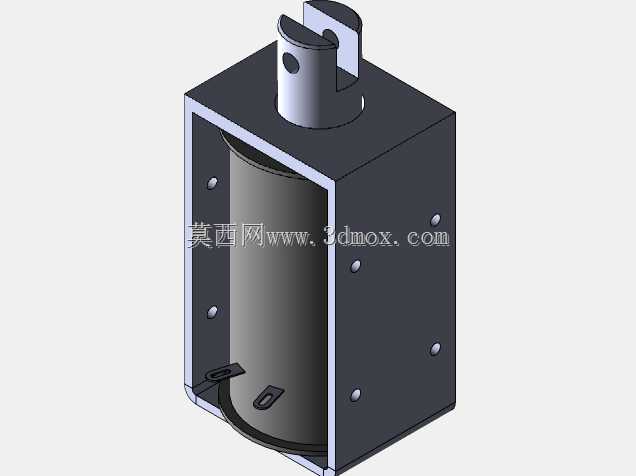

　　叶轮通过密封传动轴将扭矩传递至上部的发电模块，完成动能到电能的转换，传动部位采用多层机械密封结构，避免高压水流渗入上部电气舱造成设备故障。上部的发电模块外侧设置散热筋结构，可在连续运行过程中及时散发绕组产生的热量，适配户外长期运行的温度工况；旁侧挂载的电控盒集成整流、稳压、过载保护电路，可将发电模块输出的不稳定交流电转换为稳定的直流电能输出，同时具备过流、过压、欠压保护功能，避免后端负载受电流波动损坏。安装边界方面，装置串接在管道上时，需预留上部电控模块与发电单元的检修操作空间，侧面接线部位需预留不小于200mm的操作间距，便于后期线路维护与模块检修；流道段的安装需保证与前后管道同轴度偏差在允许范围内，

　　避免额外的管道应力作用在装置壳体上造成密封面渗漏。设计过程中针对流道的水力损失做了优化，弯管段采用大圆弧过渡结构，尽可能降低装置本身对管路输水效率的影响，叶轮采用适配低水头大流量工况的叶型设计，在常规管网压力区间即可达到额定发电功率，无需过高的水流压差即可启动运行。装置的立式结构设计可大幅减少水平方向的安装占用空间，适合安装在空间局促的管井、管道夹层等点位，整体外壳采用防腐材质处理，可适应潮湿、淋水的户外安装环境，无需额外搭建防护棚即可长期运行。在结构细节上，发电单元与流道段采用快拆式连接结构，检修时无需拆卸两端管道连接法兰，即可将上部发电模块整体吊出进行维护，大幅降低后期运维的工作量与操作难度；流道内壁做光滑处理，减少水流阻力与杂质挂附的概率，适配输送含有少量固体杂质的水体场景。
