数控等离子切割设备用焊炬头结构设计

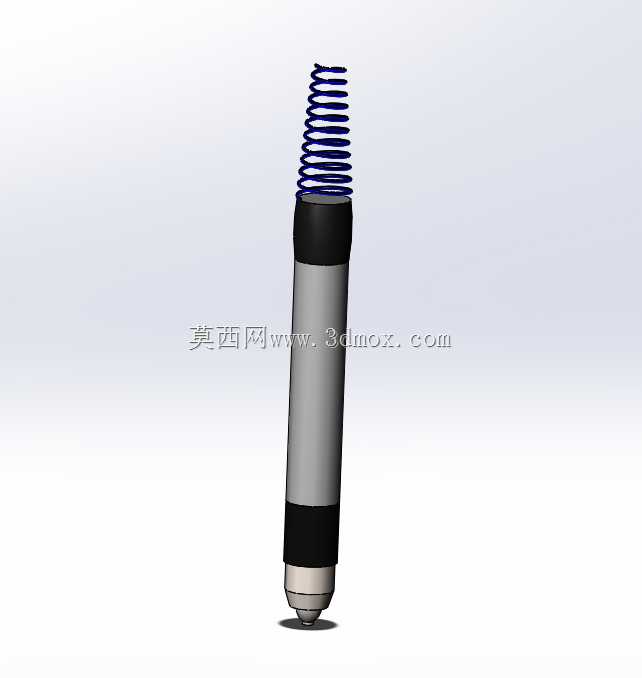

　　在数控等离子切割作业场景中，焊炬头是直接执行等离子弧产生、约束并完成金属熔切的核心执行部件，其结构合理性直接决定切割面质量、易损件寿命以及长时间连续作业的稳定性。这款焊炬头的结构设计围绕等离子切割的实际工况展开，首先从功能分区来看，顶端的螺旋结构为保护气路的导流缓冲段，螺旋流道的设计并非随意设置，而是考虑到等离子切割过程中，保护气需要以均匀旋流的形态包裹等离子弧柱，避免弧柱偏摆，同时吹散切口处的熔融金属渣，减少挂渣现象，螺旋段的螺距、圈数经过匹配，能够让通入的保护气在进入下端喷嘴区域前形成稳定的层流旋态，避免紊流导致的弧柱抖动。

　　从主体结构来看，筒状的主体段集成了冷却水通道、等离子气通道、电极安装腔三个核心腔体，多层嵌套的腔体结构在有限的径向尺寸内完成了气、水、电的通路隔离，主体段的绝缘层分段设计，将带电的电极安装区域与外部金属壳体做了可靠的电气隔离，避免切割过程中出现爬电、击穿的问题，同时分段的绝缘套也兼顾了装配便利性，维护更换易损件时不需要拆解整个炬体，只需要拆卸下端的喷嘴固定段即可完成电极、喷嘴的更换。下端的接触端头部分，采用了阶梯式的定位结构，喷嘴与电极的同轴度通过端面定位止口保证，同轴度公差控制在0.02mm以内，避免因为同轴度偏差导致的等离子弧偏吹，这一设计细节在实际切割作业中尤为重要，一旦弧柱偏斜，不仅会造成切割面斜度超标，还会加速喷嘴的非正常烧损，大幅提升易损件消耗成本。

　　从安装边界来看，这款焊炬头的主体外径适配市面上多数数控等离子切割机的夹持机构，上端的气电接口采用标准的快插式结构，不需要额外加工转接件就可以直接安装在数控切割设备的升降滑座上，整体长度尺寸经过优化，既保证了足够的内部腔体长度来完成气路缓冲、水路冷却，也避免了过长导致的刚性不足，在高速行走切割时不会出现抖动。冷却水路的走向采用下进上出的循环方式，冷却水直接流经喷嘴附近的高温区域，能够快速带走等离子弧产生的热量，将炬体前端的工作温度控制在绝缘材料、密封件的耐受范围内，避免长时间连续作业时出现密封件老化、绝缘层失效的问题。

　　在实际应用中，这类焊炬头既可以适配台式数控等离子切割机，用于薄板、中厚板的金属板材下料切割，也可以安装在便携式数控切割设备上，用于现场施工作业的金属切割工序，针对不同的切割电流参数，只需要更换对应规格的电极、喷嘴即可，不需要更换整个炬体，通用性较强。设计过程中还考虑了作业现场的粉尘、金属飞溅问题，炬体外部的光滑圆柱面没有多余的凹槽、凸起，不容易堆积切割产生的金属渣和粉尘，日常维护时只需要简单擦拭即可，顶端的螺旋结构采用耐高温的弹性材质，即使被少量飞溅的金属渣烫到也不会出现变形损坏，能够持续起到保护气导流的作用。另外，炬体的握持段（如果用于手动切割场景）做了防滑的分段设计，不过针对数控设备安装的版本，该段主要是作为夹持定位面，圆柱度公差控制在较高精度，保证夹持后炬体与切割平面的垂直度，垂直度偏差会直接影响切割面的垂直度，尤其是在切割厚板时，微小的角度偏差都会造成切口上下尺寸差超标，因此定位面的加工精度在设计时就做了明确的公差要求。

　　从结构可靠性角度来看，各段之间的连接采用螺纹加密封垫的形式，既保证了连接强度，在设备快速移动、起弧震动的工况下不会出现松动，也保证了气路、水路的密封性能，不会出现漏气、漏水的问题，漏气会导致等离子弧的压力不稳定，切割面出现缺口、断弧的问题，漏水则可能导致电气短路，甚至在切割高温金属时出现水汽爆溅的安全隐患，因此密封结构的设计经过了反复验证，密封槽的尺寸、密封垫的压缩量都控制在合理区间，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现泄漏。整体结构没有采用复杂的异形结构，所有零部件都可以通过常规的机加工工艺完成加工，加工成本可控，同时易损件的更换流程简单，一线操作人员不需要经过复杂的培训就可以完成日常维护更换，适配工厂批量下料作业的连续生产需求，减少因为设备维护导致的停机时间。
