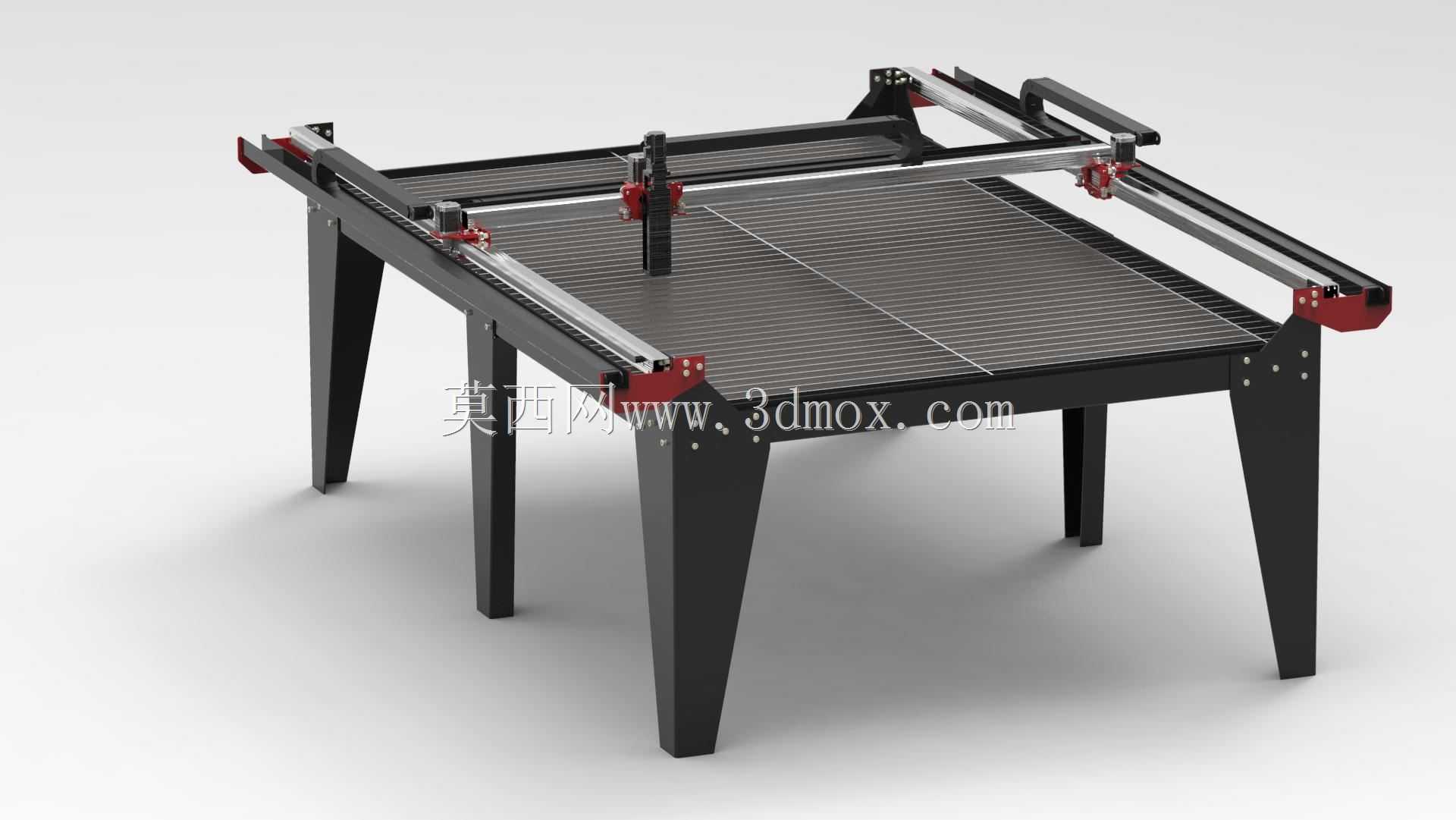

大切割幅面龙门式数控等离子切割工作台

　　在中小批量钣金加工、广告标识制作、五金构件下料的生产场景里，这类龙门式等离子切割工作台是替代手工等离子切割、仿形切割的核心加工载体，相比手持切割的精度波动大、坡口一致性差、材料浪费率高的问题，该设备通过双轴联动的龙门驱动结构，能实现平面金属板材的自动化仿形切割，适配碳钢板、不锈钢板、镀锌板等多种导电金属板材的下料工序，切割过程中割炬始终保持与板材的垂直姿态，配合栅格台面的漏渣设计，切割产生的高温熔渣会直接顺着栅格间隙落入下方集渣区域，避免熔渣堆积在板材表面影响切割轨迹，也减少了后续清渣的人工工作量。

　　从结构设计逻辑来看，该设备采用分体式支撑腿配合矩形钢管焊接的台面框架，四条倾斜布置的支撑腿在保证台面承重能力的同时，向外拓展的支撑脚能大幅降低设备运行时的重心偏移，即使龙门轴在高速移动过程中产生惯性冲击，整体机架也不会出现明显晃动，保证切割轨迹的精度稳定性。台面的栅格条采用等间距排布的耐磨钢材制作，栅格条的上边缘做了窄边处理，尽可能减少与板材的接触面积，既避免切割过程中栅格条被误切损耗，也能减少切割熔渣在栅格上的粘附面积，延长栅格的更换周期。

　　驱动部分采用双侧X轴同步带传动配合单Y轴直线导轨导向的结构，X轴的两根导轨分别布置在台面的两个长边边缘，龙门横梁横跨在两根X轴导轨上，通过两端的同步带轮实现同步驱动，避免单侧驱动带来的横梁偏摆问题；Y轴滑板搭载在龙门横梁的直线导轨上，等离子割炬安装在Y轴滑板的升降调节座上，可根据板材厚度手动或自动调整割炬的初始高度，保证不同厚度板材切割时割嘴与板面的距离始终处于等离子弧的最佳作用区间。设备的所有传动部件都做了防尘遮挡设计，切割过程中产生的金属粉尘、熔渣飞溅不会直接落到导轨和传动带表面，降低日常维护的频次，也能延长传动部件的使用寿命。

　　该设备的有效切割幅面为2400mm×1300mm，这个尺寸刚好适配市面上常规的1220mm×2440mm标准板材的单张下料，也能满足小尺寸板材的多件排样切割，安装时只需要保证地面的水平度在每米2mm以内，不需要额外做预埋地基，四个支撑脚通过调节螺栓就能完成台面水平校准，设备整体的外接接口仅包含电源接口、等离子主机连接接口、控制系统通讯接口，现场部署不需要复杂的管线排布，适合小型加工车间、个体加工户的场地条件。

　　在实际使用过程中，操作人员只需要将待切割板材平铺在栅格台面上，通过定位靠档保证板材边缘与X轴导轨平行，导入排样好的切割路径代码后，设备就能自动完成点火、穿孔、沿轨迹切割、熄火的全流程，切割完成的工件会直接留在栅格台面上，细小的边角料和熔渣会落入下方的集渣槽，定期清理集渣槽即可维持设备的正常运行。相比台式数控切割机的高成本，该开放式的工作台结构在吊装大尺寸板材时更方便，车间内的小型行车、手动叉车都能直接完成板材上料，不需要额外配置专用上料机构，对于加工品类杂、批量不稳定的生产场景适配性更强。

　　结构设计上还预留了后续升级的安装空间，比如可以在Y轴滑板上加装火焰割炬安装座，实现等离子切割与火焰切割的快速切换，满足更厚碳钢板的切割需求；也可以在台面下方加装水床结构，通过水层吸附切割产生的烟尘和火花，进一步改善车间的作业环境，降低切割烟尘对操作人员的健康影响。龙门横梁采用铝合金挤压型材制作，在保证结构刚性的前提下尽可能降低移动部件的重量，让X轴的驱动电机不需要过大的输出扭矩就能实现高速移动，既降低了设备的制造成本，也减少了运行过程中的能耗。两端的行程限位块采用缓冲橡胶加硬限位的双重结构，避免设备回零或者运行超程时出现硬碰撞损坏传动部件，所有的线缆都采用拖链收纳，移动过程中线缆不会出现拖拽、缠绕的问题，长期运行也不会出现线缆磨损断线的故障。
