焊机钣金外壳结构设计方案

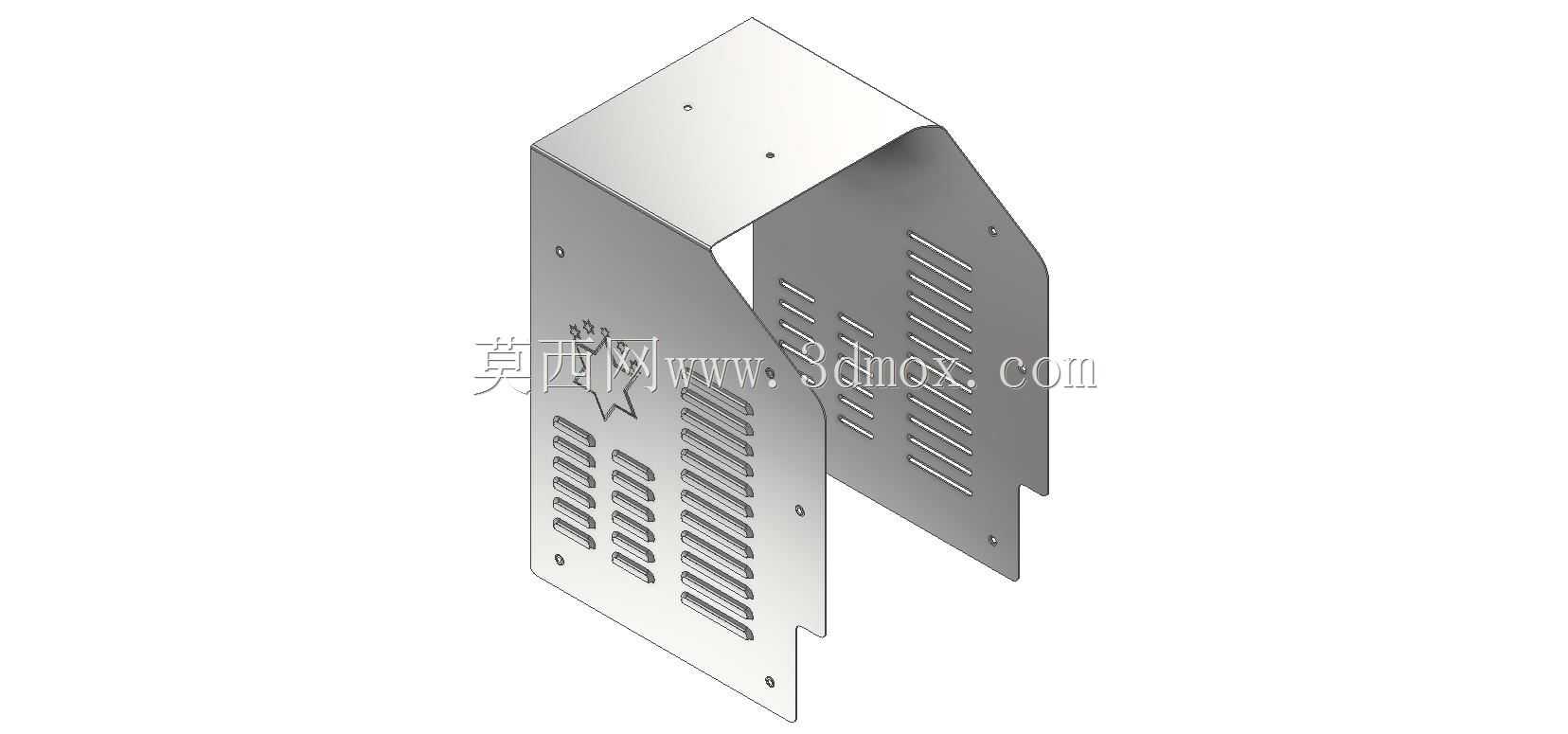

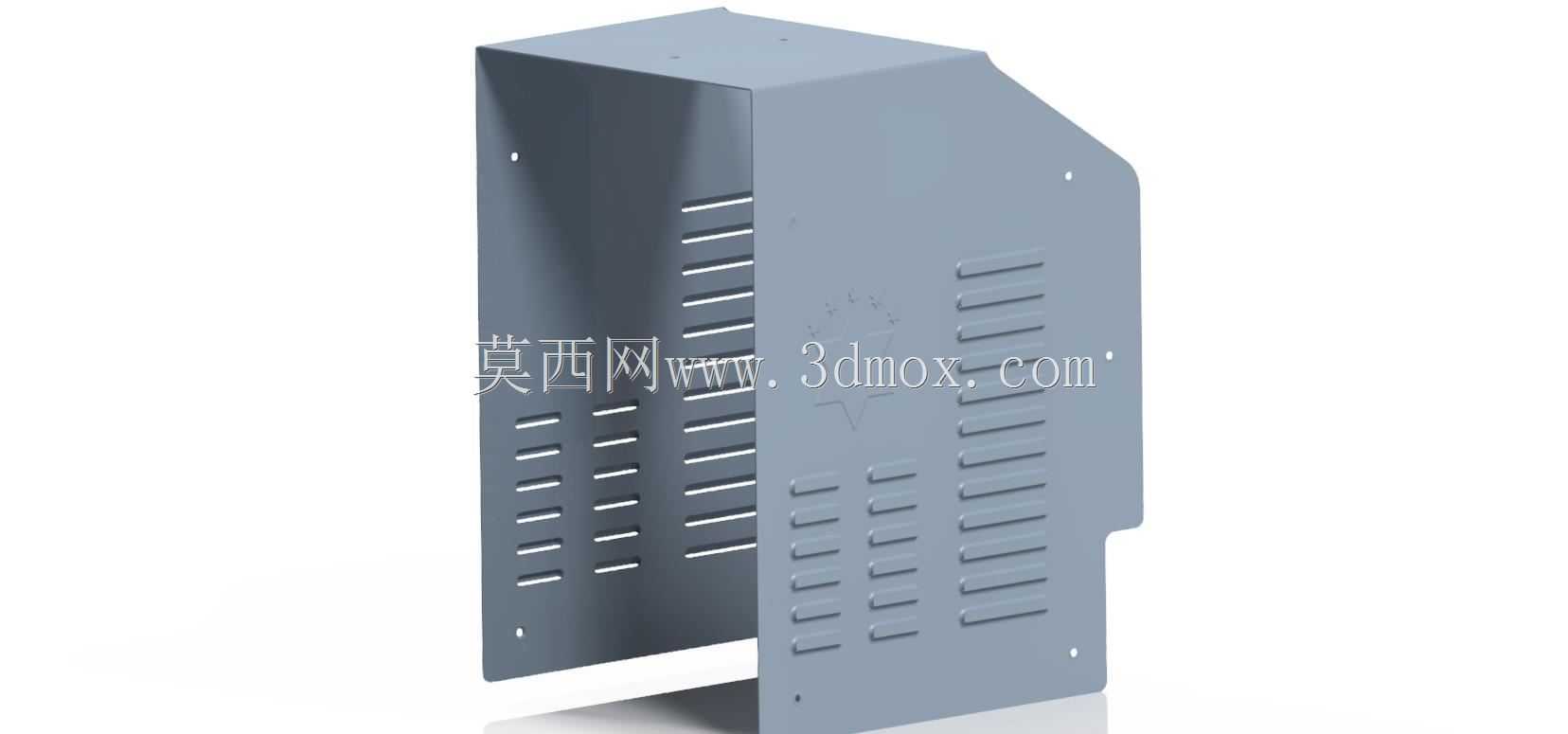

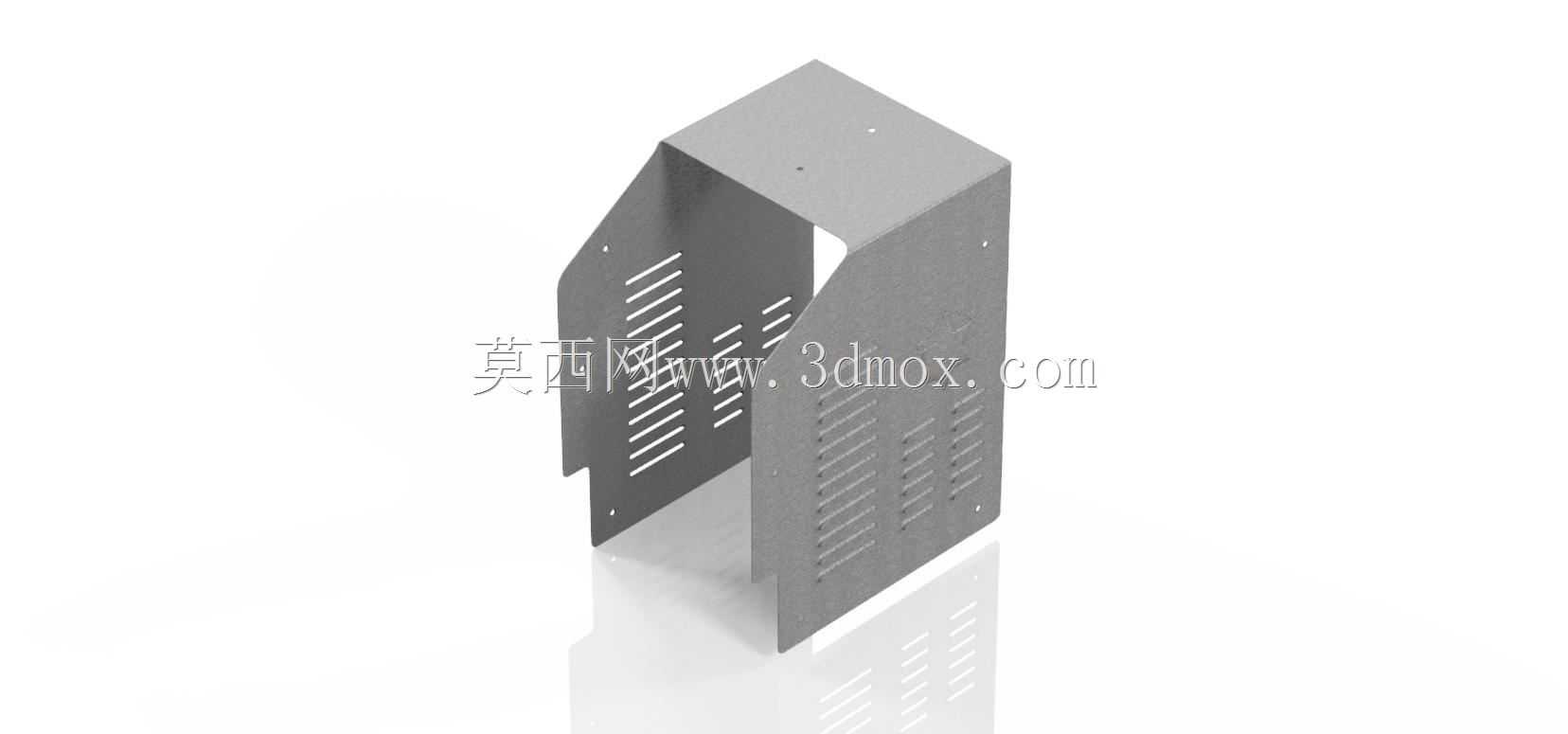

　　在焊接作业现场，焊机外壳作为承载内部逆变模块、整流单元、控制电路板、散热风道与接线端子的核心防护结构，直接决定了设备在复杂工况下的运行可靠性。这款钣金外壳采用折弯一体成型的工艺思路，整体为立式多面围合结构，没有冗余的拼接焊缝，减少了现场组装的紧固件用量，同时提升了壳体整体的结构刚性，避免车间内频繁挪动、吊装过程中出现壳体变形错位的问题。

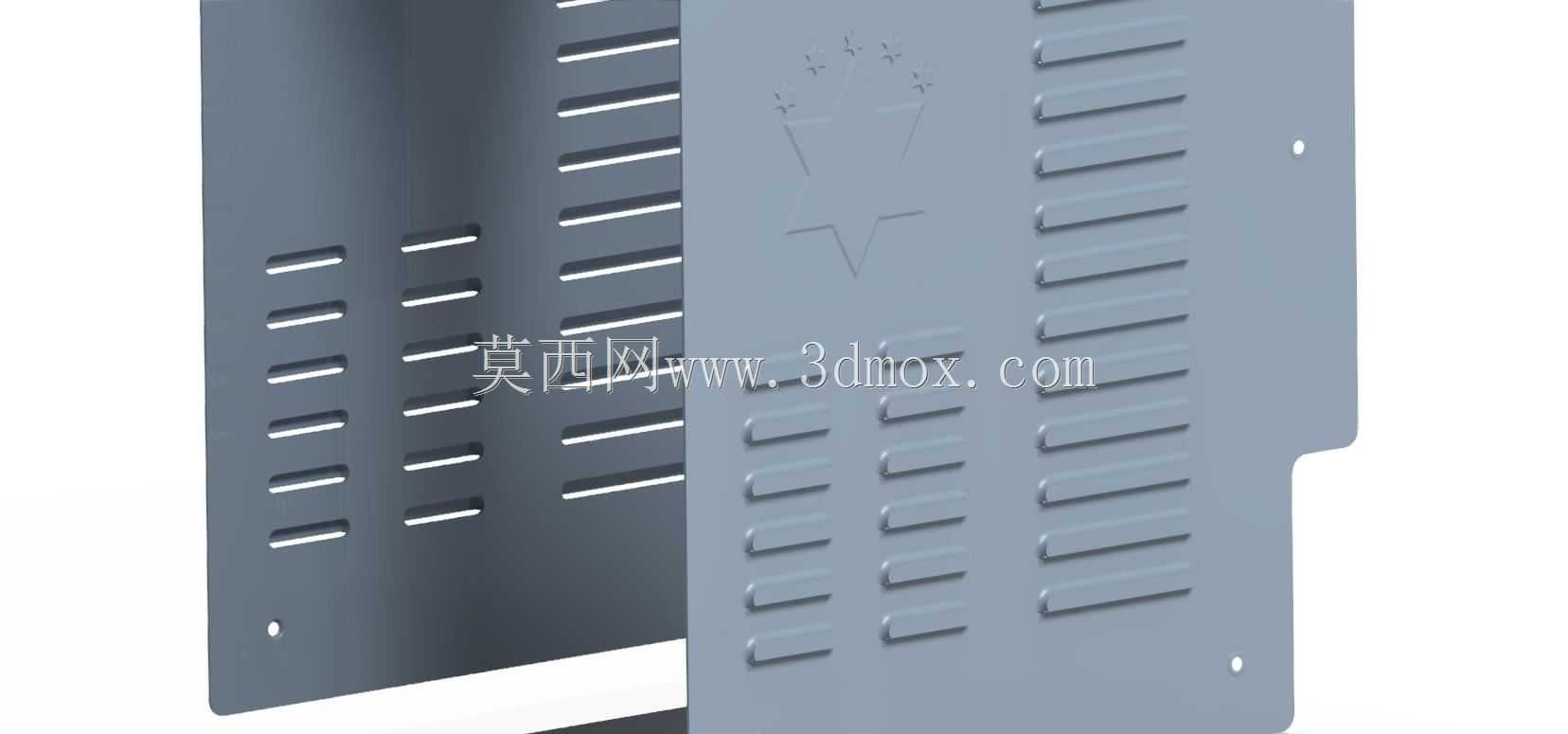

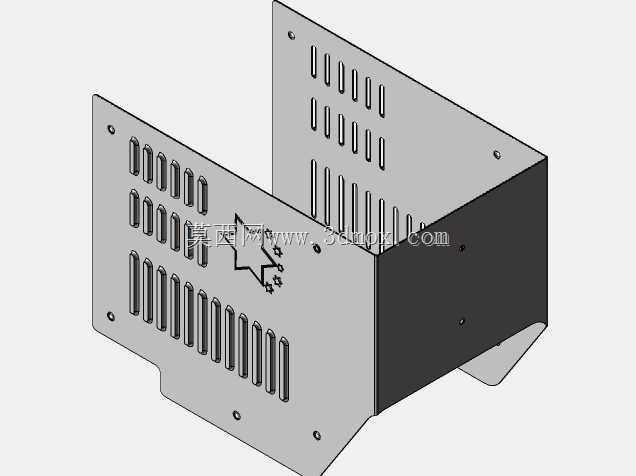

　　从实际应用场景出发，车间内的焊接作业往往伴随大量金属飞溅、粉尘飘散，偶尔还会有工件磕碰、拖拽线缆剐蹭的情况，这款外壳的围合式结构可以将核心电气部件完全封闭在内部，仅预留必要的操作接口与通风路径，避免金属碎屑直接掉落在电路板或功率器件上造成短路故障。外壳侧面设计的多组阵列式长条通风槽，并非简单的开孔装饰，而是匹配内部轴流风机的风道走向，槽孔的宽度控制在3mm以内，既可以保证空气流通带走功率器件工作产生的热量，又能阻挡较大尺寸的焊渣飞溅进入设备内部，同时长条槽的排布方向顺着钣金折弯的应力走向，不会因为开孔大幅降低侧板的结构强度。

　　在安装边界的设计上，外壳的各个折弯边都预留了对应的安装孔位，底部的折边带有翻边强化结构，可以直接和焊机底部的承重机架通过螺栓固定，不需要额外增加焊接固定的支架，减少装配工序。侧板与前后端板的连接采用内嵌式的折弯扣边，装配时可以先将扣边卡入对应的卡槽定位，再拧紧紧固螺丝，大幅提升装配效率，也避免了装配过程中孔位错位需要反复调整的问题。外壳顶部的平面预留了对应的提手安装位与警示标识粘贴区域，顶部的开孔都做了翻边处理，防止液体顺着开孔流入设备内部，适配车间偶尔出现的冷却液飞溅、清洁洒水的工况。

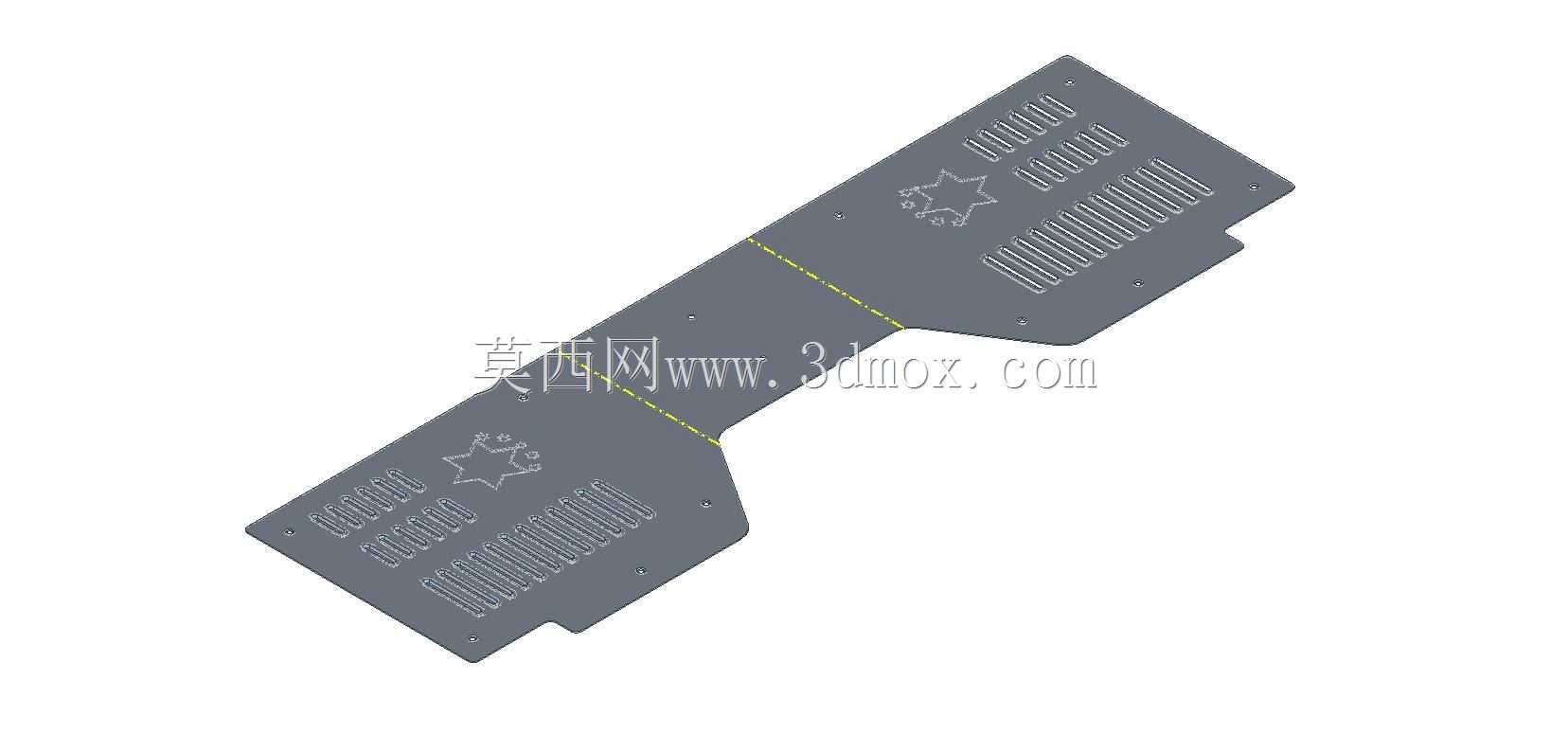

　　设计过程中针对钣金加工的工艺性做了充分优化，所有折弯内角都匹配标准钣金折弯的R角，没有出现过小的折弯半径导致板材开裂的问题，所有开孔都距离折弯边预留了足够的安全距离，避免折弯时孔位出现拉伸变形。外壳的表面处理适配工业设备的使用需求，采用哑光喷塑工艺，既可以提升金属板材的防锈耐腐蚀能力，也不会因为表面过于反光在焊接作业时造成弧光反射干扰操作人员视线。

　　从结构强度的角度考量，外壳的各个侧板都设计了向内的折弯加强筋，也就是侧板边缘的折边结构，不需要额外焊接加强筋条，仅通过板材自身的折弯就可以提升侧板的抗形变能力，即使侧面受到轻微的外力撞击，也不会出现凹陷变形触碰内部元器件的问题。通风槽的排布做了错位优化，避免同一列的槽孔连续排布导致侧板出现应力集中的薄弱带，即使设备长时间在高温环境下运行，钣金件受热膨胀也不会出现槽孔变形、侧板翘曲的问题。

　　在接线与操作的适配性上，外壳的对应位置预留了焊把线接口、电源进线接口、接地端子的安装开孔，开孔的尺寸匹配标准的工业连接器规格，不需要现场二次开孔加工，同时开孔位置都做了卷边处理，防止穿线时锋利的板材边缘割破线缆绝缘层造成漏电隐患。外壳的前侧预留了操作面板的安装沉台，面板安装后和外壳表面齐平，不会出现突出的边角，既提升了整体外观的整洁度，也避免搬运过程中磕碰损坏操作旋钮与显示屏。
