分体式移动电源外壳结构设计方案

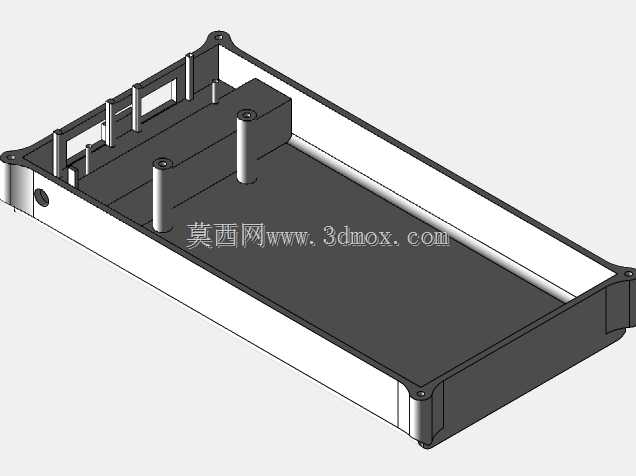

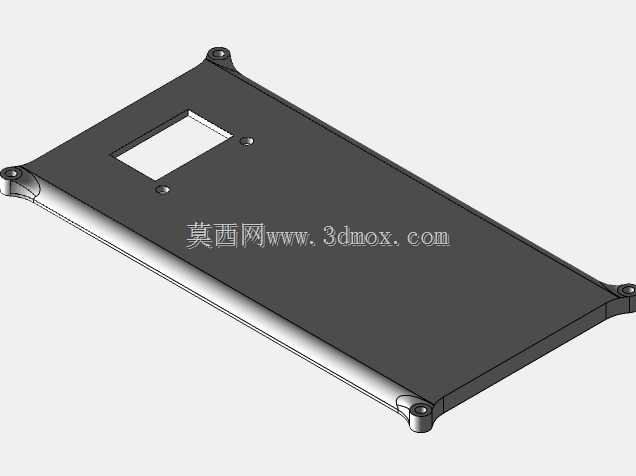

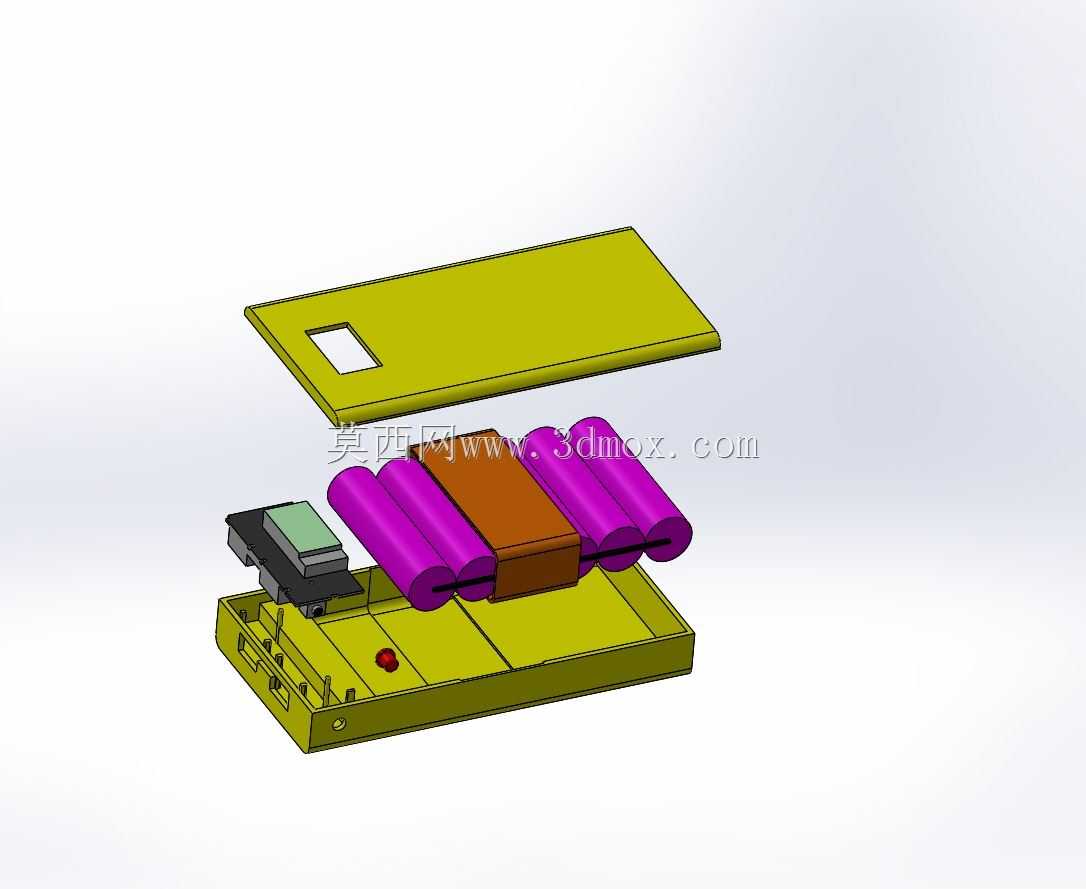

　　日常外勤作业、户外勘测、移动办公场景中，随身电子设备的续航补能始终是高频刚需，这款移动电源外壳的结构设计，完全围绕圆柱电芯的排布特性做适配，从装配逻辑到使用边界都做了充分的工程考量。从拆解视图能清晰看到，整体采用上下扣合的分体式壳体结构，下壳作为核心承载基座，预留了精准的电芯限位槽，四节18650规格圆柱电芯可以直接卡入槽位完成径向定位，不需要额外打胶固定就能避免电芯在壳体内窜动，槽位旁预留的PCB安装位刚好匹配充放电保护板的安装孔位，板上的USB输出接口、Micro充电接口位置，和下壳侧壁的开孔完全对齐，装配时不需要反复调整对位，能有效提升产线组装效率。上壳作为外观覆盖件，表面预留的方形开孔是电量指示灯的透光窗口，

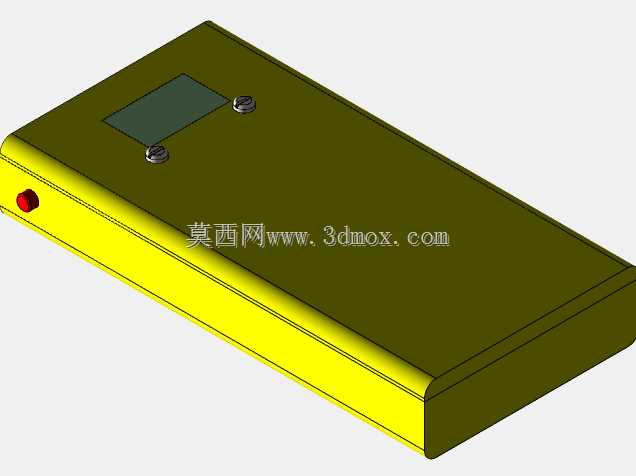

　　指示灯的光线可以直接透过窗口向外传递剩余电量信息，不需要额外加装导光件，既压缩了零件数量，也减少了装配工序。上下壳的扣合边做了0.3mm的止口错位设计，扣合后接缝均匀，不会出现错位翘边的问题，同时止口结构也能提升壳体的整体抗扭强度，日常放置时从1米高度跌落至水泥地面，壳体接缝不会开裂，内部电芯也不会因为冲击出现位移。壳体侧壁预留的小型开孔对应电源按键的安装位，按键采用悬臂式卡扣结构直接卡入开孔，不需要额外螺丝固定，按键的触发行程控制在0.5mm，按压反馈清晰，不会出现卡键、误触的问题。尺寸设计上，整体长宽高控制在120mm65mm22mm的范围内，刚好可以单手握持，也能轻松放入牛仔裤口袋或者小型通勤包内，不会占用过多携带空间，

　　壳体边缘做了R2.5的圆角过渡，握持时不会硌手，也能避免跌落时棱角处出现应力集中导致壳体碎裂。内部结构设计时，特意在电芯和保护板之间预留了1mm的安全间隙，避免电芯膨胀时挤压保护板造成元器件脱焊，下壳内壁在对应电芯极耳的位置做了绝缘挡筋，防止极耳接触壳体造成短路风险，同时下壳底部预留了0.2mm深的防滑胶粘贴位，粘贴防滑胶后放置在光滑桌面时不会轻易滑动。设计过程中也充分考虑了散热需求，下壳在对应保护板发热元器件的位置做了细密的散热格栅，充电过程中产生的热量可以通过格栅快速散出，避免壳体内温度过高影响电芯循环寿命，格栅的缝隙宽度控制在0.8mm，既可以保证空气流通，也能防止外部细小杂物进入壳体内部。整个壳体的壁厚统一设置为1.2mm，

　　采用ABS+PC混合材质注塑成型，既保证了足够的结构强度，也能控制整体重量，成品带电芯的整体重量控制在180g左右，携带时不会有明显的坠手感。装配逻辑上，整个产品只需要在上下壳扣合后在四个角位打四颗M1.7的自攻螺丝就能完成整体固定，螺丝孔位做了沉台设计，螺丝锁付后头部不会突出壳体表面，不会影响外观平整度，后续如果需要维修更换电芯或者保护板，只需要拧下四颗螺丝就能拆开壳体，维护便捷性很高。
