本田ATV全地形车前减震器结构设计

　　这款减震器适配本田Sportrax 400ex系列全地形车的前悬架位置，是ATV非铺装路面行驶时核心的缓冲承载部件，在野外骑行、场地越野、农林作业等场景下承担着吸收路面冲击、维持车轮接地性、保障操控稳定性的关键作用。不同于普通民用道路车辆的减震结构，ATV前减震需要同时应对大落差颠簸、连续碎石冲击、侧倾载荷叠加等复杂工况，因此在结构设计上做了针对性的适配优化。从结构组成来看，该减震采用螺旋弹簧与液压阻尼筒同轴布置的经典结构，外置的红色螺旋弹簧承担主要的垂直承载任务，弹簧的螺距、线径经过匹配调校，能够在空载状态下提供足够的支撑刚度，避免车辆静止或低速行驶时出现过度下沉，同时在遇到大冲击时预留足够的压缩行程，防止减震器触底造成结构损伤。

　　内部的阻尼筒采用筒式液压结构，通过阻尼阀系的节流作用控制弹簧的往复弹跳速度，避免车辆经过颠簸后出现多余的余震，保证车轮能够快速贴合地面，减少失控风险。设计过程中，两端的安装铰接结构是重点考量的部分，上下端均采用带橡胶衬套的销轴连接结构，衬套能够过滤高频小幅振动，避免金属硬连接带来的异响与结构疲劳，同时铰接点的摆角范围经过校核，能够满足前轮上下跳动、转向动作时的角度补偿需求，不会出现运动干涉。安装边界方面，该减震器的上下安装孔中心距在设计时严格匹配原车悬架的硬点坐标，安装销轴的直径、衬套的压装尺寸完全对应原车的安装位，替换安装时无需额外修改悬架摆臂或车架结构，能够直接适配。阻尼筒的外径、弹簧的外径尺寸经过空间校核，在车轮最大转向角、

　　最大压缩/伸长行程下，不会与轮胎、车架、挡泥板等周边部件发生剐蹭。弹簧的预紧力可以通过上端的调节螺母进行微调，使用者可以根据自身载重需求、骑行路况调整弹簧初始刚度，兼顾不同场景下的舒适性与支撑性。阻尼筒的活塞杆表面采用硬化处理工艺，能够抵御野外行驶时泥沙、碎石的冲刷磨损，延长密封件的使用寿命，筒身的密封结构采用多道油封组合设计，防止阻尼油泄漏，保证阻尼性能的长期稳定性。在实际使用场景中，这款前减震能够在车辆飞跃落地时快速吸收冲击能量，避免冲击力直接传递到车架与驾驶者身上，在连续颠簸的林道行驶时，能够稳定车轮的贴地状态，保证转向操控的精准度，在重载载物行驶时，足够的支撑刚度能够避免车头过度下沉，保障制动与转向的安全性。建模过程中，

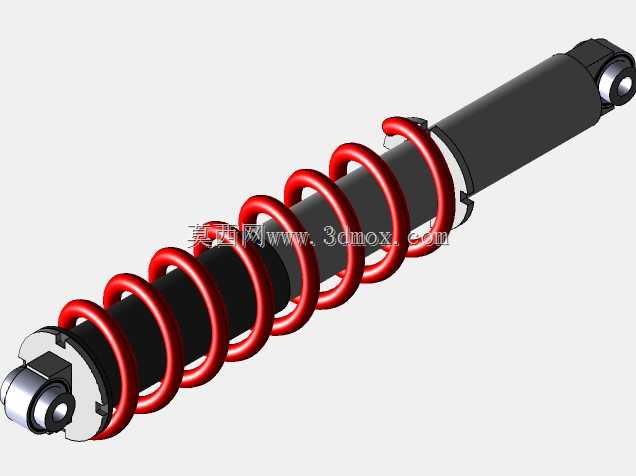

　　对弹簧的螺旋升角、阻尼筒的台阶结构、两端安装头的铰接孔位都做了精确还原，每一处倒角、卡簧槽的细节都按照实际零件的加工尺寸绘制，能够直接用于悬架运动仿真、结构强度校核、改装件开发等工作场景，为ATV悬架系统的设计优化提供精准的三维数模参考。
