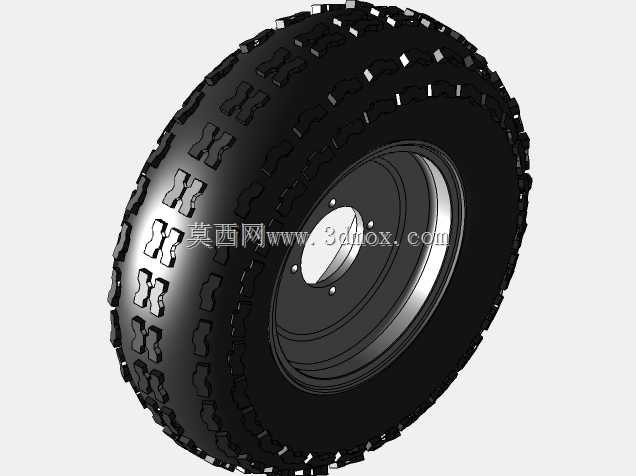

全地形车越野轮胎带轮毂轮对结构

　　在非道路移动装备的行走系统设计中，全地形车的轮组部件直接决定了整车的复杂地形通过能力，这套轮对结构针对非铺装路面、泥泞沙地、林间碎石路等场景开发，可适配休闲全地形车、小型作业UTV、户外救援特种小车等多种装备的行走端配置。从实际使用场景来看，这类轮对不需要适配公路高速行驶的低滚阻需求，核心要解决的是松软路面抓地力不足、尖锐碎石穿刺胎面、轮辋连接刚性不足等常见工程问题，设计过程中优先平衡了胎面抓附性能、轮组整体重量、安装接口通用性三个核心维度。胎面采用块状交错的深花纹设计，每一块胎纹块都做了边缘倒角处理，避免在硬石路面行驶时花纹块边缘出现应力集中导致的崩块问题，相邻花纹块之间预留了足够宽的排泥槽，当车辆在泥泞路段行驶时，

　　挤压进胎纹间隙的淤泥可以在轮胎转动的离心力作用下快速排出，不会出现泥地胎纹被填满导致抓地力丧失的情况。胎侧部分做了加厚的橡胶层设计，在林间穿越遇到树枝刮蹭、碎石侧向冲击时，能够避免胎侧被割裂导致的漏气问题，同时胎侧的刚性设计也支撑了轮胎在低胎压状态下的形变能力，在沙地行驶时降低胎压增大接地面积，也不会出现胎唇与轮辋脱开的故障。轮辋部分采用钢制冲压焊接结构，相比同尺寸的铸造铝合金轮辋，抗冲击韧性更强，在重载飞跃落地、硬石冲击的工况下不容易出现轮辋开裂的问题。轮辐上的安装孔位按照110mm孔距的四孔布局设计，适配多数中小排量全地形车的轮毂轴承座安装接口，中心定位孔的尺寸做了公差收紧处理，装配时可以与车桥轴头实现精准的过渡配合，

　　避免高速转动时出现轮组跳动的问题。气门嘴的安装位置预留了标准的橡胶气门嘴安装孔，兼容市面通用的胎压监测模块加装需求，不需要额外对轮辋进行二次加工。轮辋与轮胎的胎唇配合位置做了一圈凸起的防脱结构，当轮胎处于低胎压状态大角度转向时，胎唇不会因为侧向力过大从轮辋槽内脱出，这一设计在沙漠穿越、岩石攀爬的工况下尤为实用。从安装边界来看，这套轮对的整体宽度适配常规的全地形车前后桥安装空间，转向时不会与车架、悬挂摆臂、挡泥板部件发生运动干涉，轮胎的外径尺寸匹配对应车型的减速比设定，不会因为轮胎外径过大导致轮上扭矩不足、码表计数偏差过大的问题。在三维建模过程中，胎面的复杂花纹曲面做了连续的曲率过渡处理，没有出现碎面、尖角的几何错误，

　　轮辋的焊接位置做了等效的几何简化，既保留了实际结构的装配特征，也避免了不必要的细节导致后续工程仿真、装配干涉检查时出现运算量过大的问题。整个轮对的转动惯量参数按照实际材料密度做了等效设定，可以直接导入整车动力学仿真模型中，用于模拟不同路面下的轮组抓地表现、悬挂系统响应特性，也可以作为改装件设计的基础参考模型，用于匹配不同规格的刹车盘、轮边减速器等周边部件。
