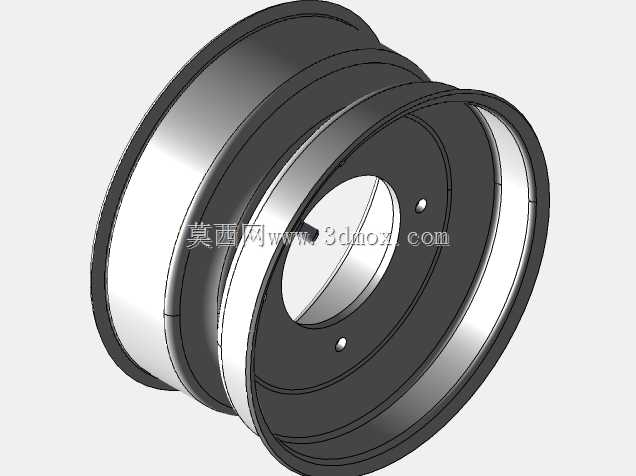

全地形车钢制轮辋结构三维设计

　　在非道路行走机械的行走系统设计中，轮辋作为连接轮胎与车桥传动部件的核心承载结构，其结构合理性直接决定了整车在复杂路况下的行驶可靠性与载荷传递效率。这款针对全地形车开发的轮辋结构，适配非铺装路面、泥泞、砂石、浅滩等复杂通行场景，主要承担整车垂直载荷传递、轮胎固定限位、行驶扭矩输出的核心功能，是全地形车行走系统中不可或缺的基础承载部件。

　　从实际应用场景来看，这类轮辋多用于小型全地形作业车辆、休闲越野全地形车、林区巡检代步车等非道路通行设备，这类设备的行驶路况没有规整铺装路面，行驶过程中轮辋需要承受来自路面的不规则冲击、轮胎充气后的周向张紧力，以及加减速、转向过程中传递的扭矩与侧向力，因此结构设计上优先保证承载冗余与安装可靠性。

　　设计过程中首先明确了安装边界条件，轮辋的安装孔位采用4孔布局，孔位分布节圆直径为144mm，中心定位孔直径匹配对应车型的轮毂轴头尺寸，安装面预留了3mm的偏距补偿量，能够适配宽度为10英寸的专用全地形轮胎，轮辋自身的额定承载能力匹配125kg级的单轮载荷要求，满足小型全地形车的整车载荷分配需求。轮辋的轮缘结构采用双凸峰设计，能够在轮胎低气压行驶状态下避免轮胎脱圈，这一设计专门针对全地形车经常需要降低胎压增大接地面积的使用需求，当车辆在松软沙地、泥泞路面行驶时，驾驶员通常会降低轮胎气压提升抓地力，双凸峰的轮缘结构可以在低胎压状态下牢牢卡住轮胎胎圈，防止大角度转向或者侧倾时轮胎与轮辋发生相对位移甚至脱圈引发安全问题。

　　结构细节上，轮辋采用分体式滚压成型的钢制结构设计，轮辐与轮辋本体采用圆周焊接连接，焊接位置避开了应力集中的安装孔区域，在轮辐的安装面位置设计了两个对称的定位凹点，用于安装时与轮毂轴头的定位销配合，保证轮辋安装后的动平衡精度，减少高速行驶时的径向跳动。轮辋的胎圈座位置设计了5°的倾斜角度，符合无内胎轮胎的安装密封要求，不需要额外加装内胎即可实现轮胎与轮辋之间的气压密封，减少了复杂路况下内胎被穿刺漏气的故障概率。气门嘴的安装位置预留了标准的通孔，位置避开轮辐加强筋区域，方便充气操作同时避免行驶过程中气门嘴被飞溅的碎石击打损坏。

　　从建模逻辑来看，整个轮辋的三维建模过程优先保证了工程可制造性，所有的折弯圆角、焊接坡口、板材厚度都按照实际冲压滚压工艺要求设置，轮辋本体采用3.5mm厚度的钢板滚压成型，轮辐采用4mm厚度的钢板冲压成型，在保证结构强度的前提下尽可能控制自身重量，降低行走系统的非簧载质量，提升整车的行驶平顺性。建模过程中对轮辋的安装配合面做了公差适配的结构预留，安装孔的孔径按照螺栓连接的间隙配合要求设置，中心定位孔的尺寸按照过渡配合的公差带建模，能够直接导出工程图用于生产加工的尺寸参考。

　　在实际选型匹配过程中，这类轮辋需要重点核对三个核心边界参数：首先是安装孔的节圆直径与孔数，必须和对应车型的轮毂安装法兰完全匹配，否则无法完成安装；其次是轮辋的宽度与直径，必须和配套的全地形轮胎尺寸适配，过窄的轮辋会导致轮胎胎侧过度挤压，过宽则会导致胎圈密封不足；第三是轮辋的偏距参数，偏距直接决定了车轮安装后的轮距宽度，偏距不合适会导致轮胎与车架、悬挂部件在转向或者颠簸时发生运动干涉。这款轮辋的偏距设置经过运动校核，在全行程减震压缩、最大转向角度状态下，轮胎与车架、挡泥板、悬挂摆臂之间都预留了足够的安全间隙，不会出现运动干涉问题。

　　针对全地形车经常遇到的冲击载荷工况，轮辋的轮辐位置设计了环形的加强筋结构，从中心安装孔位置向轮辋圆周方向辐射延伸，能够将安装点的集中载荷均匀分散到整个轮辋圆周上，避免局部应力集中导致轮辐开裂。轮辋的轮缘位置做了卷边加强处理，提升轮缘的抗冲击能力，在行驶过程中遇到路面凸起、路肩剐蹭时，不容易出现轮缘变形导致的轮胎漏气问题。整个结构没有多余的冗余设计，所有的结构特征都服务于承载、安装、密封三个核心功能，没有为了外观造型增加不必要的结构，完全以工程实用为核心设计目标，能够满足非道路场景下的长期可靠使用需求。
