双铰接耳板连接支座结构设计

项目分类:通用五金配件 发布时间:2022-02-22 ID:562170
  • 双铰接耳板连接支座结构设计

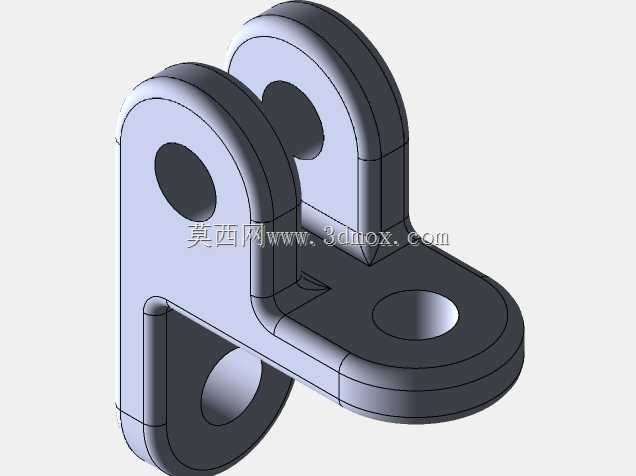

  在轻工自动化输送线、小型工装夹具的铰接传动部位,这类双铰接耳板连接支座是十分常见的受力构件,日常做结构设计时经常会碰到类似的铰接点位需求,核心是实现两个不同方向转动副的衔接,同时保证安装基准的统一,避免多构件拼接带来的累计公差。从实际使用场景来看,这类构件常被用在气动摆杆的中间铰接点位、小型连杆机构的固定支座端,或是检测工装的角度调节连接位,需要同时承接两个垂直方向的铰接载荷,还要保证底部安装面的定位精度,避免工作过程中出现铰接卡滞、连接松动的问题。

  设计这类构件的时候,首先要捋清楚受力边界:两个立板上的同轴铰接孔,是用来穿铰接销连接活动摆臂的,需要承受摆臂往复摆动带来的径向剪切力,底部的安装孔是用来将整个支座固定在设备安装基板上的,侧方伸出的单耳铰接孔,则是用来连接另一路连杆或者气弹簧支撑端,实现辅助支撑或者联动传动。建模的时候首先要确定三个铰接孔的中心距参数,这是整个机构运动仿真的核心尺寸,一旦中心距出现偏差,整个连杆机构的运动行程就会出现偏差,甚至出现死点卡滞的问题。立板部分做了等厚设计,两块耳板的间距要匹配所连接摆臂的厚度,预留0.2-0.3mm的装配间隙,避免摆臂转动时和耳板侧面出现摩擦,同时耳板的外边缘做了整圈圆角过渡,一方面是去除加工锐边避免装配划伤,另一方面也能减少应力集中,在承受交变载荷的时候不会在耳板根部出现应力断裂的问题。

  从安装边界来看,底部的安装面是整个构件的定位基准,设计时要保证安装面和两个立板铰接孔的轴线平行度公差控制在0.05mm以内,底部安装孔采用沉孔设计,装配时内六角螺栓的头部可以完全沉入沉孔内,不会突出安装面,保证支座和安装基板完全贴合,不会出现装配倾斜。侧方的单耳板和主体连接的位置做了三角加强筋结构,这个位置是整个构件的受力薄弱点,当侧方铰接孔承受径向载荷的时候,加强筋可以有效分散应力,避免单耳板在反复受力后出现根部断裂的问题。所有铰接孔的内壁都要做粗糙度控制,一般要求Ra1.6以下,装配时配合铜套或者自润滑轴承,减少铰接销转动时的磨损,延长构件的使用寿命。

  实际选型适配的时候,要根据所连接机构的最大载荷来调整耳板的厚度和铰接孔的直径,比如当摆臂端的推力超过500N的时候,就要适当加厚立板厚度,同时加大铰接销的直径,避免销子受剪断裂。建模过程中要注意所有的折弯和转角位置都要保留合理的铸造或者铣加工圆角,不要出现尖锐直角,一方面是加工工艺性更好,不管是采用整块铝料铣加工还是采用精密铸造,圆角结构都能降低加工难度,减少应力集中;另一方面也能避免热处理过程中出现开裂的问题。这类铰接支座在装配的时候,要先将底部安装面和设备基板贴合,打表校准铰接孔的轴线水平度之后再拧紧安装螺栓,之后再穿入铰接销连接摆臂,装配完成后要手动摆动摆臂,检查转动是否顺畅,没有卡滞或者旷量之后再进行后续的传动部件安装。在日常设备维护中,这类铰接位置需要定期加注润滑脂,减少销和孔的磨损,当发现铰接位置出现明显旷量的时候,要及时更换衬套或者整个支座,避免因为连接间隙过大导致整个机构的运动精度下降,影响设备的正常运行。
