传感器安装铰接支座结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:562171
  • 传感器安装铰接支座结构设计

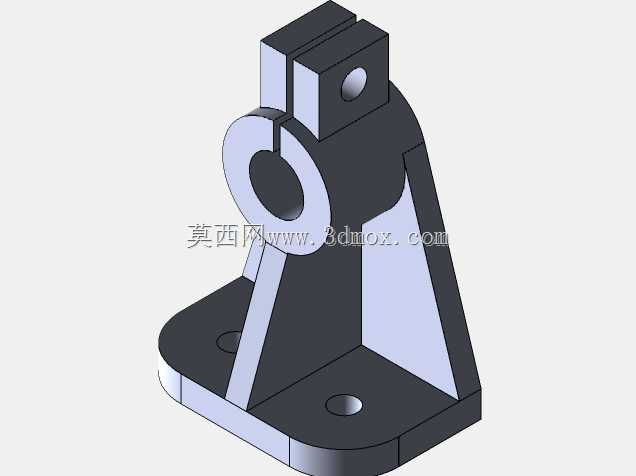

  这类带铰接孔的安装支座,多应用在工业检测工位的传感器布设场景中,用来给外置式位移、角度类传感器提供稳定的安装基准,同时借助上部的开槽夹紧结构,允许传感器在安装后做小范围的角度微调,适配不同检测点位的对准需求。从实际使用场景来看,这类支座常被固定在自动化生产线的机架型材、设备本体的安装立面或者检测台的台面上,下部的带孔底板是主要的安装承载面,两个沉头安装孔的孔位间距经过匹配验算,既可以适配M6规格的内六角螺栓做刚性固定,也能在需要频繁移位的场景下搭配T型螺栓在铝型材槽内滑动调整位置,底板的圆角过渡设计避免了安装时锐边划伤操作人员,也减少了应力集中导致的底板断裂风险。

  设计过程中首先要考虑的是支撑刚性,中间的环形铰接孔是核心的功能承载位,孔的内径匹配常用的传感器铰接轴径,孔壁的厚度经过受力校核,在传感器自重加上检测过程中的微小振动载荷下不会出现形变,保证铰接转动的顺畅度同时不会出现旷量。上部的开槽夹紧结构采用对称式设计,开槽的宽度预留了螺栓锁紧的变形量,当穿入锁紧螺栓拧紧时,开槽两侧的凸块会向内收拢,抱紧穿过铰接孔的传感器安装轴,实现角度调整后的位置锁死,上部凸块上的光孔与螺纹孔同轴度控制在0.02mm以内,避免锁紧时出现轴件偏载导致的卡滞。两侧的三角形加强筋连接底板与上部的铰接主体,筋板的厚度根据整体承载需求设定,从铰接主体的圆弧面平滑过渡到底板平面,既减少了铸造或者3D打印过程中的应力集中,也能在承受侧向载荷时提供足够的支撑力,避免支座在设备运行振动中出现倾斜。

  从安装边界来看,底板的轮廓尺寸适配多数小型传感器的安装空间需求,整体高度不会遮挡传感器的检测光路或者检测探头,铰接孔的中心高度经过标准化匹配,和同系列的传感器安装支架高度通用,不需要额外加装调整垫片就能满足常规检测位的高度要求。在实际选型使用时,需要注意安装面的平面度,如果安装面存在较大的凹凸差,强行拧紧安装螺栓会导致底板变形,进而影响上部铰接孔的圆度,造成传感器调整卡滞,因此安装前需要清理安装面的焊渣、毛刺,必要时加装薄铜皮调整水平度。这类支座的铰接孔与安装轴的配合选用间隙配合,间隙量控制在0.01-0.03mm之间,既保证调整时转动灵活,又不会因为间隙过大导致传感器检测时出现位置偏移,影响检测精度。上部夹紧结构的锁紧力矩需要控制在合理范围,力矩过大会导致开槽处出现塑性变形,后续无法顺畅调整角度,力矩过小则会在设备运行振动中出现松脱,导致传感器检测位置偏移,引发检测数据异常。

  在结构细节处理上,所有的锐边都做了倒钝处理,铰接孔的两端加工有倒角,方便安装轴的穿入,底板上的安装孔采用沉头设计,螺栓拧紧后头部不会突出底板平面,保证支座安装后与安装面完全贴合,不会出现翘曲。筋板与主体、底板的连接处都做了圆角过渡,避免应力集中,在承受交变振动载荷时不会出现焊缝开裂或者结构断裂的问题,不管是采用机加工、铸造还是3D打印工艺制作,这种过渡结构都能有效提升零件的成品率和使用寿命。对于需要在腐蚀环境下使用的场景,这类支座可以选用不锈钢材质制作,表面做钝化处理,普通工业环境下采用碳钢材质表面喷塑处理即可满足使用需求,兼顾成本与耐用性。
