传感器安装基座组合结构练习建模

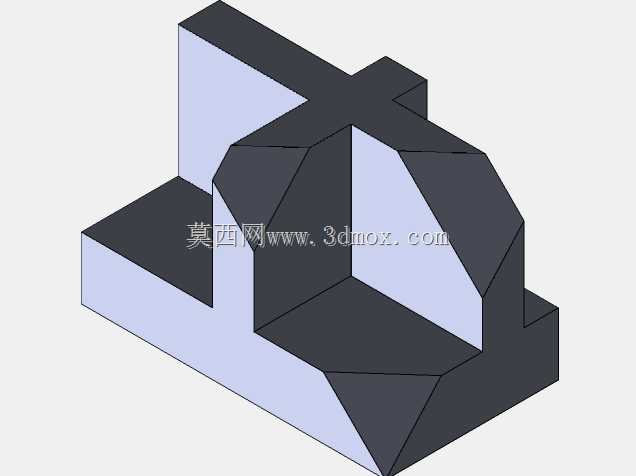

　　在工业现场的传感检测单元布设场景中，这类组合式支撑基座是衔接检测元件与设备主体的核心过渡构件，日常接触的产线工位定位检测、设备运行状态监测、工装夹具到位确认等环节，都需要依托这类刚性支撑结构完成传感器的固定与姿态调整，避免检测元件因设备运行振动出现位置偏移，保障检测信号的稳定输出。从结构功能来看，该构件采用一体化实体切削的设计思路，底部设置的宽幅水平安装面可直接贴合设备机架或工装台的基准面，通过预留的安装孔位完成螺栓锁紧，保证整体结构的安装刚性；中部的内凹型腔结构一方面可以缩减构件整体重量，降低安装位置的负载，另一方面能够为传感器的接线端、调整垫片预留足够的操作空间，避免布线干涉；上部的十字交叉凸台结构设置了多组垂直安装基准面，

　　可同时适配不同检测方向的传感器安装需求，无需额外加装角度调整支架，减少现场安装的配件数量。设计过程中优先遵循基准统一原则，将底部安装面作为所有结构特征的设计基准，所有垂直面的形位公差均以该基准为参照进行约束，保证安装后传感器的检测方向与设备基准坐标保持一致，减少后期校准的工作量；针对型腔的斜向过渡面，采用等壁厚设计思路，保证构件在注塑或切削加工过程中不会出现应力集中的问题，同时斜向面的角度设置充分考虑了加工时的刀具退刀空间，避免出现加工死角，降低生产制造的难度。从安装边界来看，底部安装面的长宽尺寸适配常规工业铝型材的槽距标准，可直接在40系列、50系列工业铝型材搭建的工装架上完成安装，无需额外加工转接板；

　　构件整体高度控制在常规传感器安装的常用高度区间，既不会因为高度过高导致结构刚性下降，也不会因为高度不足导致传感器检测范围被周边构件遮挡；上部凸台的安装面预留了标准的传感器安装螺纹孔位，可直接适配市面常见的圆柱型、方型接近开关、光电传感器的安装尺寸，现场安装时仅需完成螺栓锁紧即可完成初步固定，后续可根据检测需求微调传感器的伸出长度。这类结构作为三维建模的基础练习案例，覆盖了拉伸、切除、倒角、基准面创建等多个常用建模指令的操作，练习过程中可以帮助建模人员熟悉从基准选择到特征搭建的完整流程，理解工业支撑构件的设计逻辑，避免建模过程中出现脱离生产实际的特征设计，比如忽略加工退刀空间、安装孔位与扳手操作空间冲突等常见问题。

　　实际应用中这类基座多采用铝合金或硬质尼龙材质加工，铝合金材质的基座适用于有较高刚性需求的工业设备场景，硬质尼龙材质则适用于有绝缘需求、需要避免信号干扰的检测场景，不同材质的选型可根据现场的实际工况进行调整，结构本身的尺寸参数也可根据所适配的传感器型号进行等比例缩放，不需要改动整体的结构逻辑即可适配不同规格的检测元件安装需求。在设备维护过程中，这类一体化结构的基座相比拼接式的支撑结构故障率更低，不会因为长期振动出现连接螺栓松动的问题，日常仅需定期检查安装面的锁紧状态即可，不需要额外的维护操作，能够有效降低现场设备的维护成本。
