机匣钣金结构件三维设计

　　在小型动力单元、便携执行机构的结构设计环节，机匣作为核心承载壳体，需要同时兼顾内部组件的防护需求、装配对位精度以及外部安装的适配性，本次设计的钣金机匣结构，正是针对紧凑安装空间下的承载防护需求完成的结构方案。从实际应用场景来看，这类钣金机匣多用于小型便携动力装置、手持作业设备的外部承载结构，需要在有限的外形尺寸内，为内部的传动组件、动力输出部件提供稳定的安装基准，同时隔绝外部粉尘、磕碰对内部精密组件的影响，在手持作业设备、小型便携动力工具、轻量化执行单元的装配场景中，这类钣金机匣的结构合理性直接影响整机组装效率与长期使用可靠性。

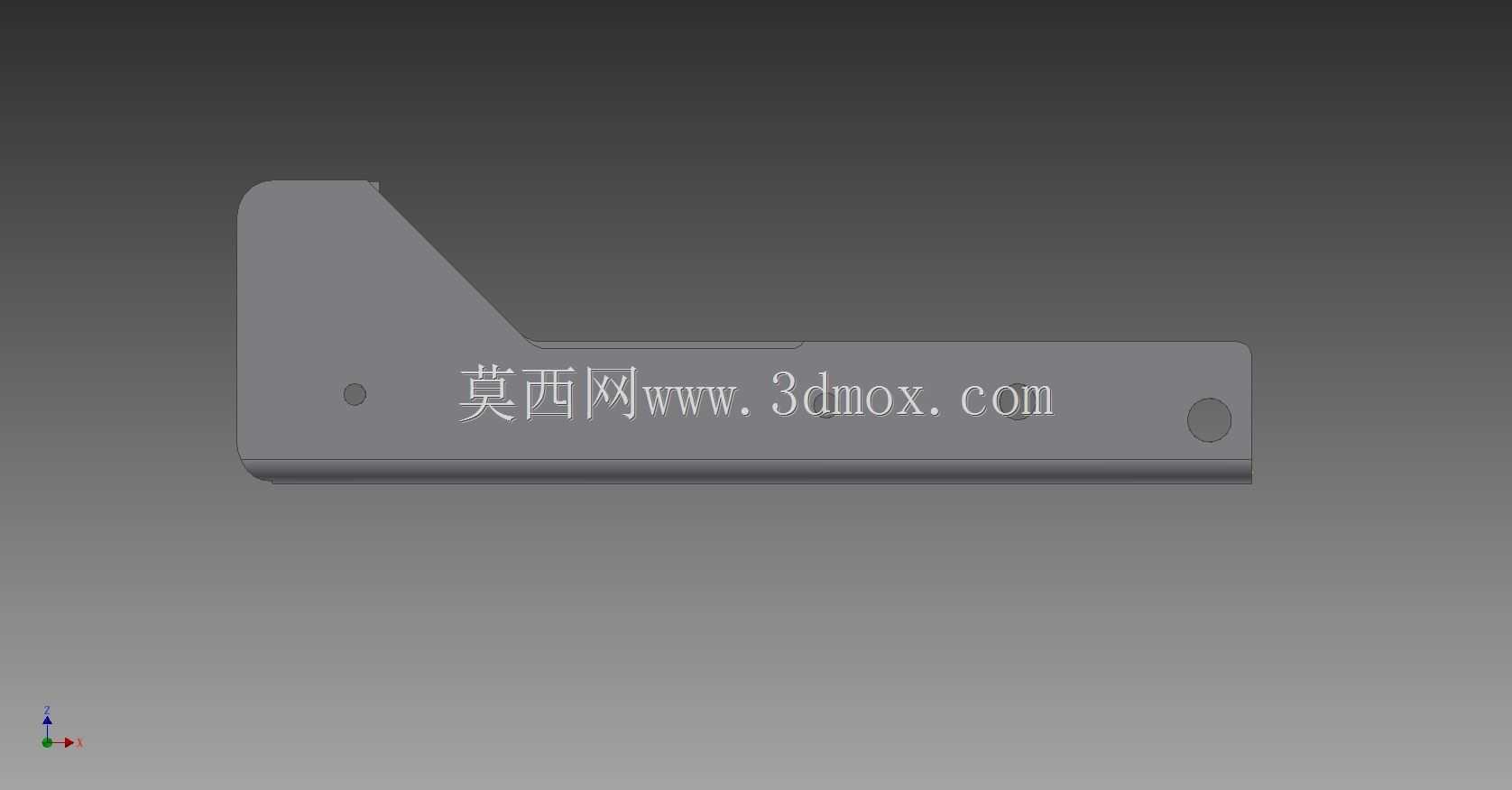

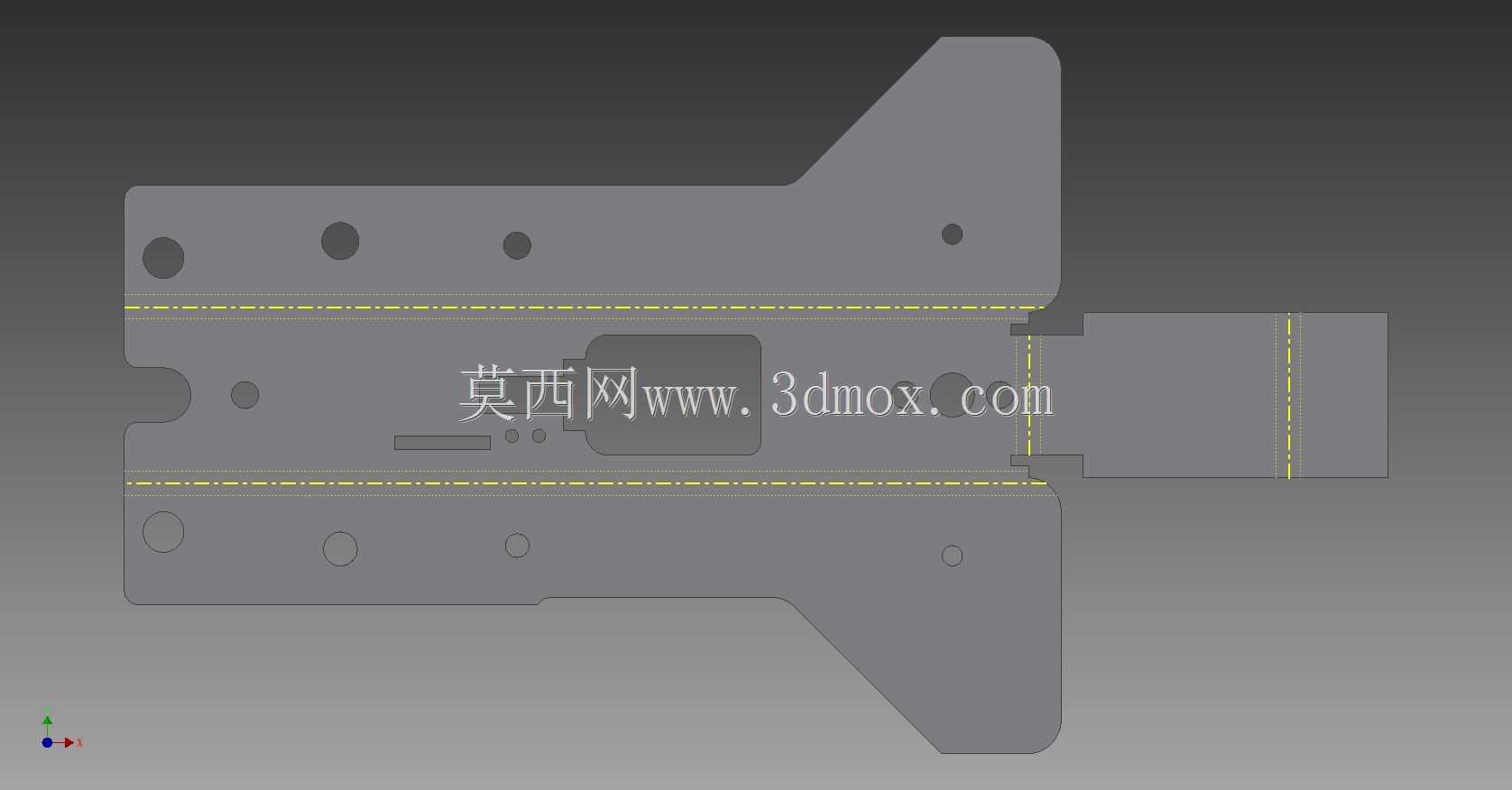

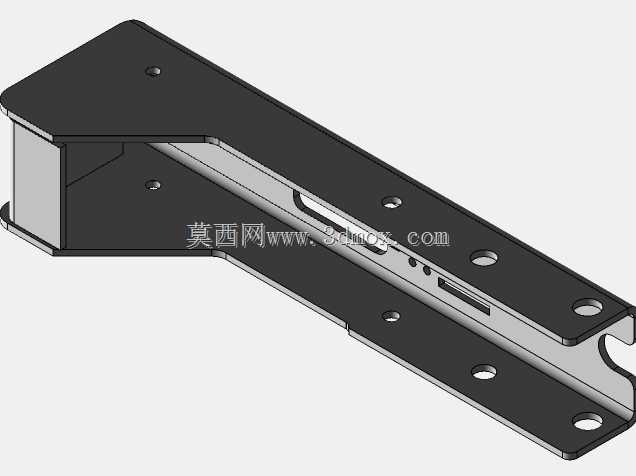

　　从设计思路层面展开，整个机匣采用单块钣金折弯成型的主体结构，减少了多块板材拼接带来的焊缝变形与装配误差，主体折弯处预留了均匀的折弯圆角，避免钣金折弯过程中出现应力集中导致的开裂问题，同时折弯边的重叠区域预留了点焊定位缺口，方便量产阶段的工装定位与焊接作业，不需要额外制作复杂的焊接夹具就能保证壳体的形位公差。壳体侧面的斜切结构并非单纯的外形修饰，而是为了适配内部组件的安装轮廓，避免内部组件装配后与壳体出现干涉，同时斜切边缘做了内卷边处理，既可以提升壳体边缘的结构强度，避免薄钣金边缘划伤装配人员，也能减少壳体边缘的形变概率，在整机跌落或者受到侧向冲击时，内卷边结构可以分散部分冲击应力，降低壳体变形的风险。

　　在功能特性设计上，壳体两端预留的圆形定位沉孔，分别对应内部传动轴的伸出端与尾端定位轴承的安装位置，沉孔的同轴度公差在建模阶段就按照IT7级精度预留了加工余量，钣金成型后只需要对沉孔位置做简单的铰孔加工，就能满足轴承装配的同轴度要求，不需要额外加装轴承座衬套，有效压缩了整机的装配零件数量与整体重量。壳体平面上预留的小圆点定位凹坑，是为内部线路板或者缓冲垫的粘贴提供定位基准，装配时不需要额外做划线标记，就能快速找准内部附件的粘贴位置，提升流水线装配的作业效率。壳体底部的平直折弯边作为整机的安装基准面，平面度公差控制在0.1mm以内，保证机匣安装到配套设备上时不会出现翘曲问题，避免内部传动组件因为安装基准偏移出现卡滞、磨损加剧的问题。

　　关于外形尺寸与安装边界，整个机匣的长度方向尺寸适配常规小型动力单元的组件排布需求，宽度方向预留了足够的内部空间容纳传动齿轮与复位弹簧组件，高度方向的尺寸严格控制，避免整机安装后突出配套设备的安装面过多，影响设备的整体外观与外部防护套件的装配。安装边界方面，机匣两侧的折弯边预留了安装螺丝的过孔位置，孔位间距按照通用的安装孔距标准设计，可以直接适配同类型设备的安装机架，不需要重新打孔调整。壳体的壁厚选用常规钣金加工常用的板材厚度，既保证了壳体的结构强度，在承受常规侧向冲击时不会出现永久性形变，又不会因为板材过厚导致整机重量超标，符合便携类设备的轻量化设计需求。

　　从结构验证的角度来看，建模阶段已经对折弯工序的成型极限做了模拟验证，所有折弯角度都在所选板材的折弯延伸率允许范围内，不会出现折弯开裂或者回弹超标的问题，壳体上的所有开孔、缺口位置都预留了足够的边距，避免钣金加工时出现孔位变形。整个机匣的结构没有复杂的曲面造型，所有成型特征都可以通过常规的钣金下料、折弯、点焊工序完成，不需要开模或者使用特殊加工设备，量产阶段的加工成本与加工周期都能得到有效控制，适合小批量定制与大批量量产的不同生产需求。在实际装配场景中，这种一体化折弯的钣金机匣，相比多块拼接的壳体结构，装配累计误差更小，内部组件的安装对位更加顺畅，后期维护时拆卸也更加方便，只需要拆开一端的端盖就能完成内部组件的检修与更换，不需要完全拆解整个壳体结构。
