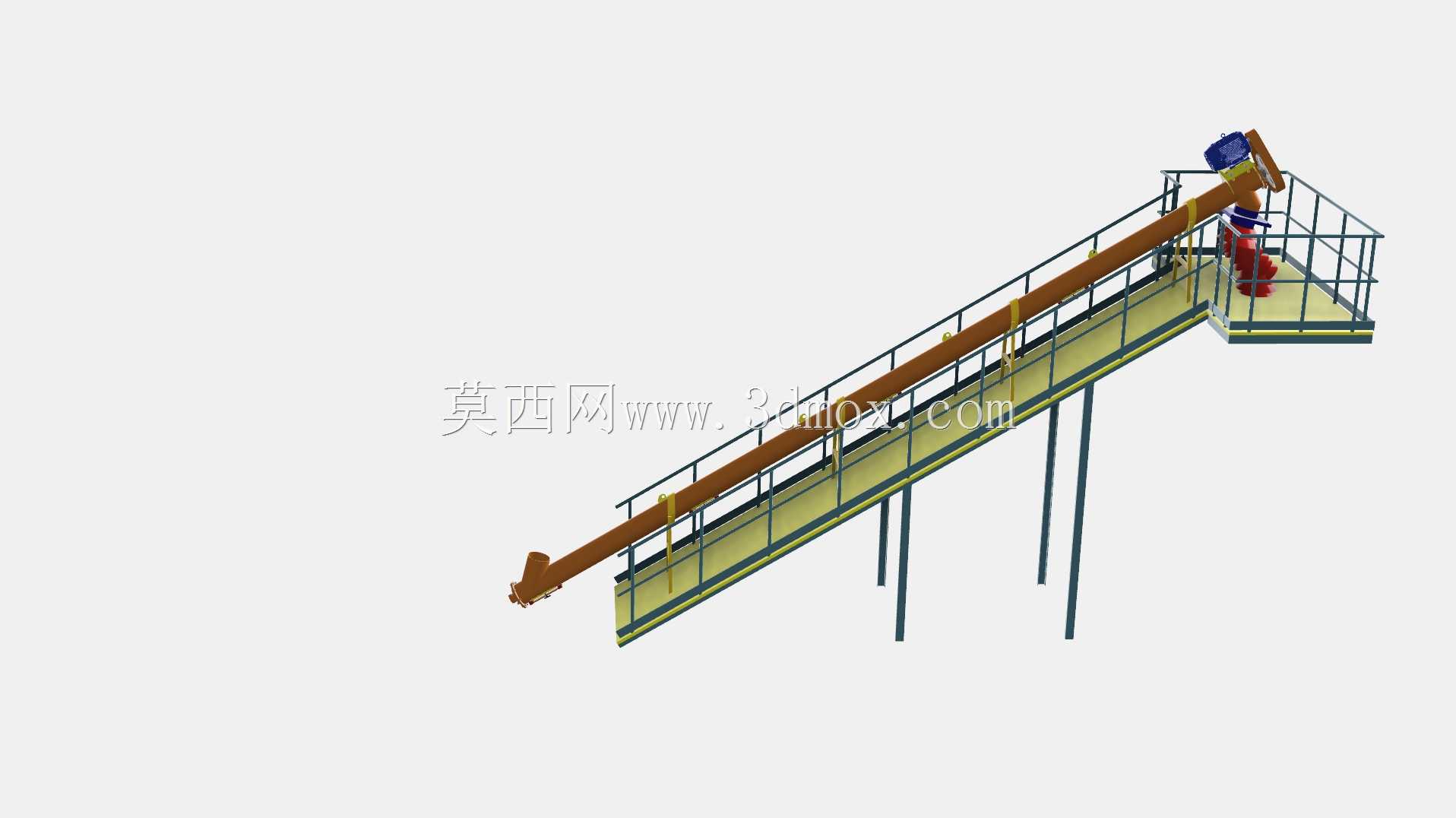

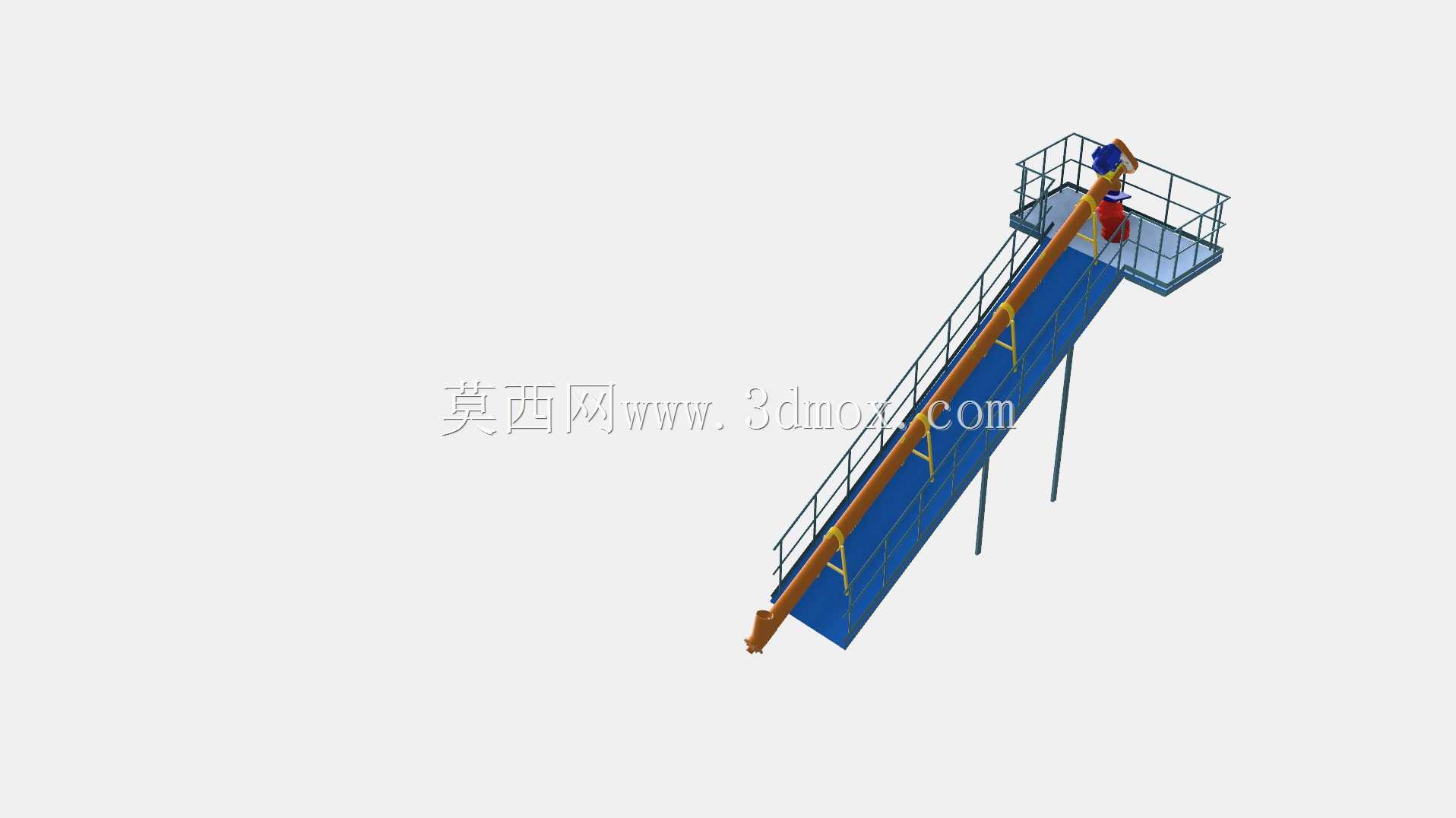

斜置式螺旋输送上料设备结构设计

　　在散状物料的车间转运、产线衔接场景里，这类斜置布置的螺旋输送设备是衔接低位出料点与高位受料工位的核心配套装置，区别于水平布置的螺旋输送机，该结构采用大倾角斜向架设方案，能够在有限的车间占地范围内完成物料的垂直提升与水平输送复合动作，省去了多段水平输送加垂直提升的冗余设备配置，在粮食加工、建材散料转运、化工粉体输送、矿山细碎物料输送场景中都有广泛适配性。从实际使用逻辑来看，这类设备主要承担粉状、颗粒状、小块状散料的密闭式输送任务，螺旋叶片在槽体内旋转推送物料的过程中，能够避免粉料外泄、物料撒落的问题，相比皮带输送更适合易扬尘、有一定密闭输送要求的物料工况，顶部设置的操作检修平台，能够方便运维人员定期检查驱动端轴承密封、螺旋叶片磨损情况，配套的护栏结构符合高空作业的安全防护要求，避免运维过程中的坠落风险。设计阶段首先要匹配现场的上下料位高差，确定设备的倾斜角度，通常这类斜置螺旋输送机的倾角不会超过物料的自然安息角对应的临界值，避免物料在输送过程中出现反向滑移、输送效率下降的问题，槽体采用分段式法兰连接结构，既方便运输过程中的拆分转运，也能根据现场实际安装空间调整输送段长度，适配不同的工位高差需求。底部进料端采用敞口接料结构，能够直接衔接上游设备的出料口，无需额外设置复杂的导料溜槽，顶部出料口对准下游受料设备的进料位置，整个输送路径全程处于封闭槽体内部，输送过程中不会出现物料撒漏，也能减少外界杂质混入物料的概率，对于食品加工、

　　精细化工这类对物料洁净度有要求的场景适配性较好。支撑结构采用多组立式支腿搭配斜向加强筋的设计，支腿底部预留地脚螺栓安装孔，能够直接固定在车间混凝土地面上，斜向加强筋与槽体、支腿形成稳定的三角受力结构，抵消设备运行过程中螺旋旋转带来的振动载荷，避免长期运行出现结构变形、焊缝开裂的问题。驱动单元布置在设备顶部的平台位置，采用直联减速电机的传动方案，相比底部驱动的结构，能够避免物料粉尘进入驱动端密封结构，延长驱动组件的使用寿命，同时顶部布置的驱动单元运维时不需要钻入设备底部，检修操作的空间更充足，安全系数更高。螺旋叶片采用等螺距连续螺旋结构，对于流动性较好的颗粒、粉状物料，等螺距设计能够保证输送过程中物料的填充率稳定，不会出现局部堵料、

　　输送量波动的问题，叶片边缘与槽体内壁预留均匀的间隙，既避免叶片旋转过程中刮蹭槽体内壁产生异响和磨损，也能减少残留物料在槽体内的堆积，降低设备停机后的清理工作量。设备两侧的扶手护栏沿整个斜向槽体全程布置，高度符合工业设备防护标准，运维人员在日常巡检、清理槽体残留物料时，可以扶靠护栏沿斜向走道移动，不需要额外搭设临时检修平台，顶部的操作平台预留足够的站立空间，能够容纳1-2名运维人员同时开展驱动端检修、润滑加注等操作，平台表面采用防滑花纹板材质，避免物料洒落之后表面湿滑造成人员滑倒。从安装边界来看，这类设备的水平投影长度根据输送高差调整，通常支腿的间距控制在合理范围内，避免槽体过长出现中部下挠变形，安装时需要保证槽体的直线度，

　　避免螺旋轴旋转过程中出现偏摆，造成轴承磨损加快、运行异响增大的问题，进料端的位置需要预留足够的操作空间，方便日常疏通堵料、清理进料口杂物，出料端需要和下游设备做好软连接，避免设备运行振动传递到下游设备，同时抵消安装过程中的位置偏差。在实际选型适配过程中，需要根据输送物料的磨琢性调整叶片和槽体的材质，对于磨琢性较强的矿粉、砂石类物料，叶片需要采用耐磨材质或者做耐磨堆焊处理，槽体内壁可以加装耐磨衬板，延长设备的整体使用寿命，对于流动性较差的粘性物料，可以适当调整螺距或者采用变螺距螺旋结构，避免物料粘黏在叶片和槽壁上造成堵料。这类斜置螺旋输送设备相比斗式提升机，结构更简单，采购和运维成本更低，同时能够同时完成水平和垂直方向的输送，不需要在中间设置转料点，减少了物料转料过程中的扬尘和破碎问题，对于中小输送量、中等提升高度的散料输送场景，是性价比极高的选型方案，三维建模过程中需要重点校核螺旋轴的挠度、支腿的受力强度、护栏的防护高度是否符合安全规范，同时预留驱动端的安装维护空间，保证模型导出的工程图能够直接指导生产加工和现场安装。
