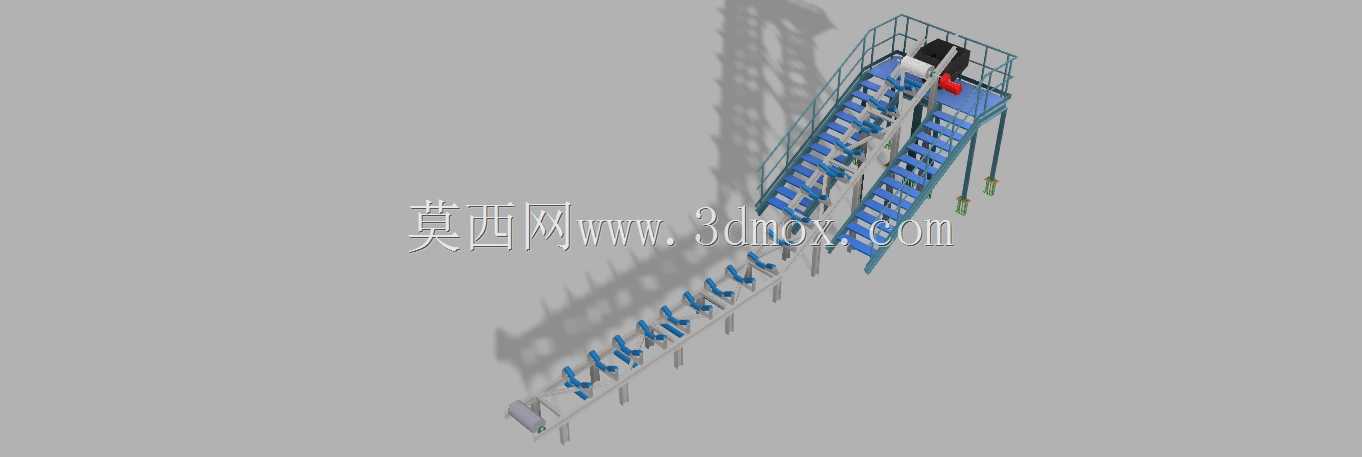

倾斜爬坡式带式输送设备三维结构

　　这套带式输送结构主要面向有高差物料转运需求的生产场景设计，常见于零散工件、包装件、颗粒类物料在不同作业高度工位间的连续传递，可衔接上下料工位、分拣工位、加工设备进出料端，也可用于仓储环节不同楼层或高台的物料输送作业，替代人工反复搬运的低效作业模式，降低跨高度转运的人力消耗。从结构设计逻辑来看，整体采用倾斜布置的机架作为承载基础，机架主体采用型材焊接框架结构，保证足够的结构刚度，避免长距离倾斜输送过程中出现机架晃动、带面跑偏的问题；上部设置带防护护栏的操作检修平台，方便作业人员日常对驱动端部件进行巡检、张紧调整以及故障排查，护栏高度符合常规工业设备安全防护要求，平台踏板采用防滑结构设计，避免检修作业时人员滑倒。输送面采用带式承载结构，

　　沿倾斜机架全程布置，带面下方设置多组托辊组，托辊间距根据输送物料的常规重量做匹配设计，既保证带面在承载物料时不会出现过度下凹，也不会因托辊过密增加不必要的运行阻力；倾斜段的带面设置有防滑挡条，避免输送过程中物料因重力作用向下滑移，适配一定倾角范围内的向上输送需求。驱动单元布置在设备上部的高端位置，采用电机配合减速机构的驱动形式，通过传动滚筒带动带面循环运转，驱动端设置有张紧调节结构，可在带面出现松弛、跑偏时快速调整张紧度，保证带面运行的稳定性；设备低端设置改向滚筒以及接料导向结构，方便上游工位的物料平稳落到输送带上，避免落料时出现物料撒漏、带面冲击损伤的问题。安装边界方面，设备整体沿倾斜方向延伸，底部支撑脚采用可调节高度的结构设计，

　　可适配现场地面不平整的安装工况，安装时需要预留驱动端的检修操作空间，以及低端接料位置与上游设备的衔接空间，两侧需要预留至少单人通行的巡检通道，保证日常维护作业的可达性；设备的倾斜角度根据常规输送物料的摩擦特性做了合理设定，在保证输送效率的同时控制整体占地面积，不会因倾角过大导致物料下滑，也不会因倾角过小导致设备长度过长占用过多车间空间。从实际运行的功能特性来看，该结构可实现连续化的物料输送，运行过程平稳，噪音控制在工业作业允许的范围内，带速可根据上下游设备的生产节拍做适配调整，既可以用于常规生产流水线的固定节拍输送，也可通过调整驱动参数适配不同产能的作业需求；结构上的易损件如托辊、带面都采用快拆式的安装结构，

　　后期更换维护时不需要拆解整体机架，可大幅缩短停机维护的时间。设计过程中充分考虑了不同工况的适配性，机架的型材选型经过载荷校核，可满足常规工业小件、包装件的输送载荷要求，护栏、平台等附属结构的连接位置都做了加强处理，避免长期运行出现连接松动的问题；整体结构没有冗余的复杂部件，零部件的通用化程度较高，大部分标准件都可直接采购替换，降低后期的运维成本。在实际产线布局中，该类输送结构可单独使用完成高低差物料转运，也可多台拼接组成更长距离的输送线路，还可与水平输送线、转弯输送线配合组成完整的物料输送网络，适配不同车间的布局需求，在轻工制造、食品加工、零部件生产、仓储物流等场景都有广泛的应用空间。
