直筒结构离心式流体输送通风装置

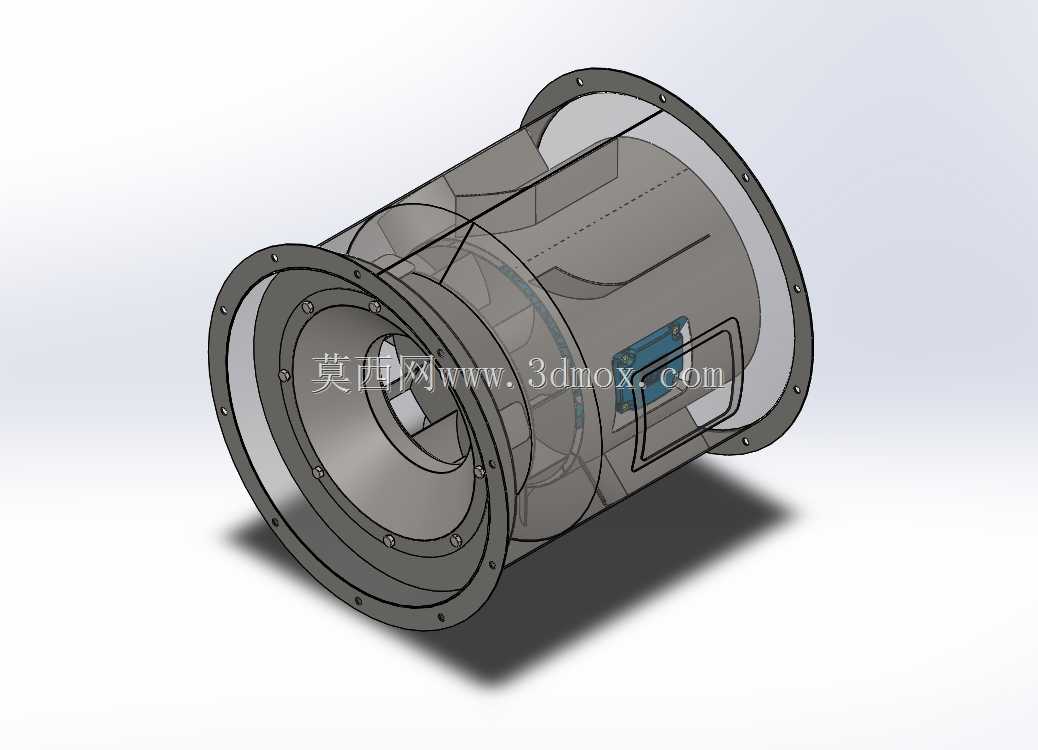

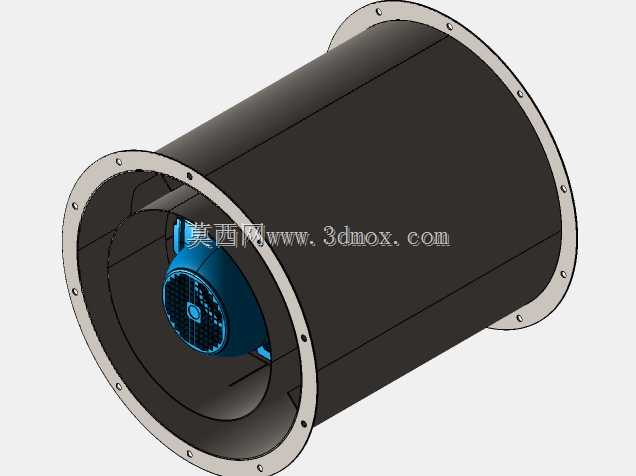

　　在工业通风、工艺气体输送、设备舱体散热等场景中，这类直筒布局的离心通风结构，相比传统蜗壳离心风机有着更紧凑的轴向安装尺寸，尤其适配安装空间轴向受限、径向布置空间不足的管路串联场景，比如狭长设备舱的排风、工艺管线的中途增压送风、密闭机柜的定向气流循环等工况，不需要额外做变径转接就可以直接串接在同管径的管路中，大幅减少现场安装的转接件成本与流道突变带来的压损。从结构设计逻辑来看，这款通风装置采用同轴直进直出的气流走向，进气端与出气端均设置带安装孔的法兰边，法兰孔位沿圆周均布，可直接与对应通径的管道法兰配对，安装时仅需保证法兰端面的平面度与密封垫的压缩量即可，不需要额外做同轴度校正的复杂工装，现场装配效率较高。内部流道做了圆弧过渡处理，

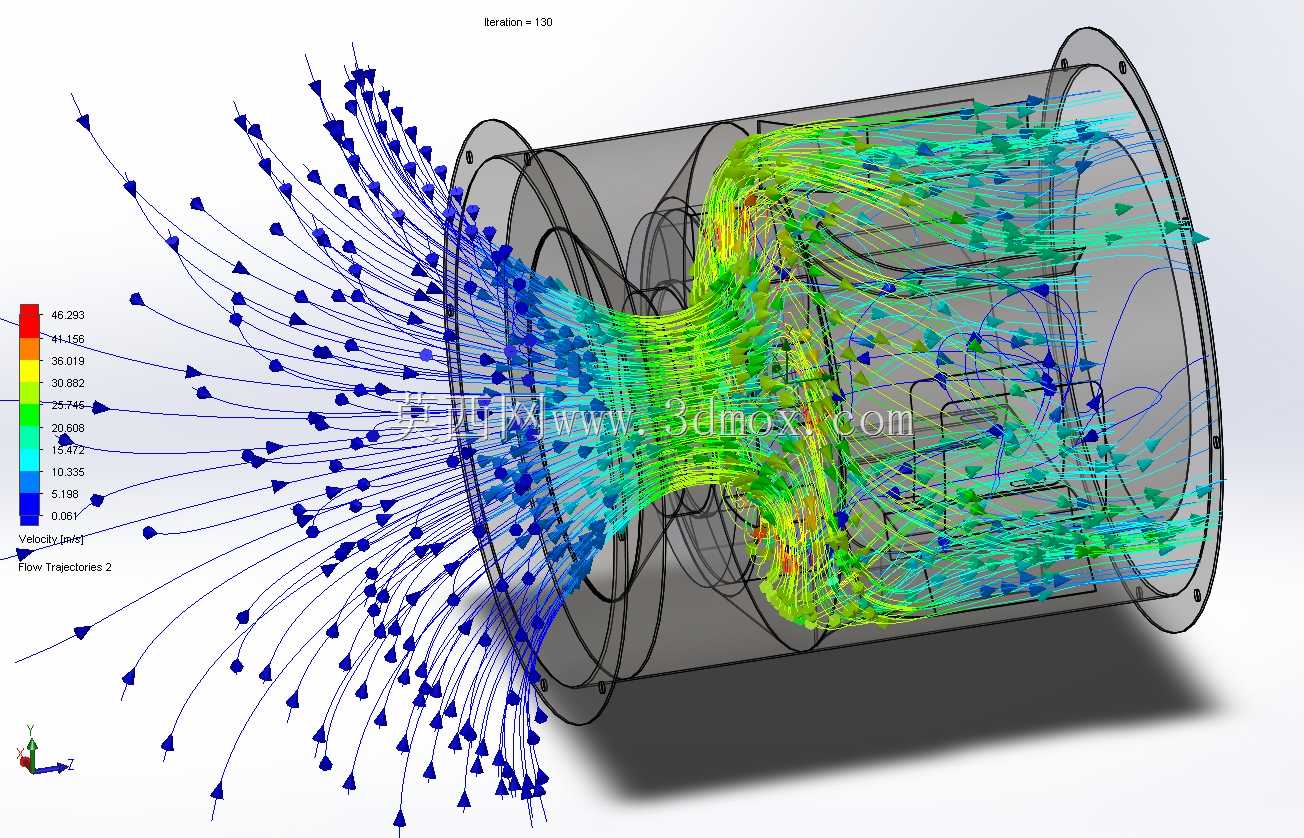

　　气流从进气端轴向进入后，经内置的离心叶轮做功获得动能，再通过流道导流沿轴向从出气端排出，避免了传统蜗壳风机90度转向带来的局部涡流损失，在相同叶轮线速度下，流道阻力更低，运行时的气动噪声也相对更小。叶轮部分采用后向叶片设计，叶片型线经过流道仿真优化，在额定工况点运行时效率处于较高区间，不会出现明显的喘振边界偏移，适配常压下的空气或低粘度惰性气体输送工况，工作时可稳定输出对应流量与压差的气流，满足工艺系统的送风或排风需求。壳体采用分段拼接结构，筒壁厚度满足运行时的结构强度要求，在叶轮高速旋转产生的交变气压作用下，不会出现明显的筒壁形变，避免因形变导致的叶轮擦壳、流道间隙变大等问题。壳体上预留的电气接口位置做了密封凸台设计，

　　可适配标准的接线盒安装，保证电气连接部分的防护等级满足常规工业环境使用要求，不会因粉尘、潮气侵入影响电机或驱动部件的正常运行。从安装边界来看，整机的最大外径为两端法兰的外圆直径，安装时仅需预留法兰螺栓的操作空间即可，径向不需要额外留出过多检修余量，日常维护时仅需拆开一端法兰就可以检查叶轮的积灰情况、轴承的润滑状态，不需要将整机从管路中完全拆除，后期运维的便捷性较好。在结构细节处理上，叶轮与壳体之间的密封间隙做了严格控制，间隙过大会导致回流损失增加、整机效率下降，间隙过小则容易因加工公差、运行热形变出现擦壳故障，设计时结合加工工艺的公差等级、运行时的温升形变范围，预留了合理的间隙值，兼顾效率与运行可靠性。

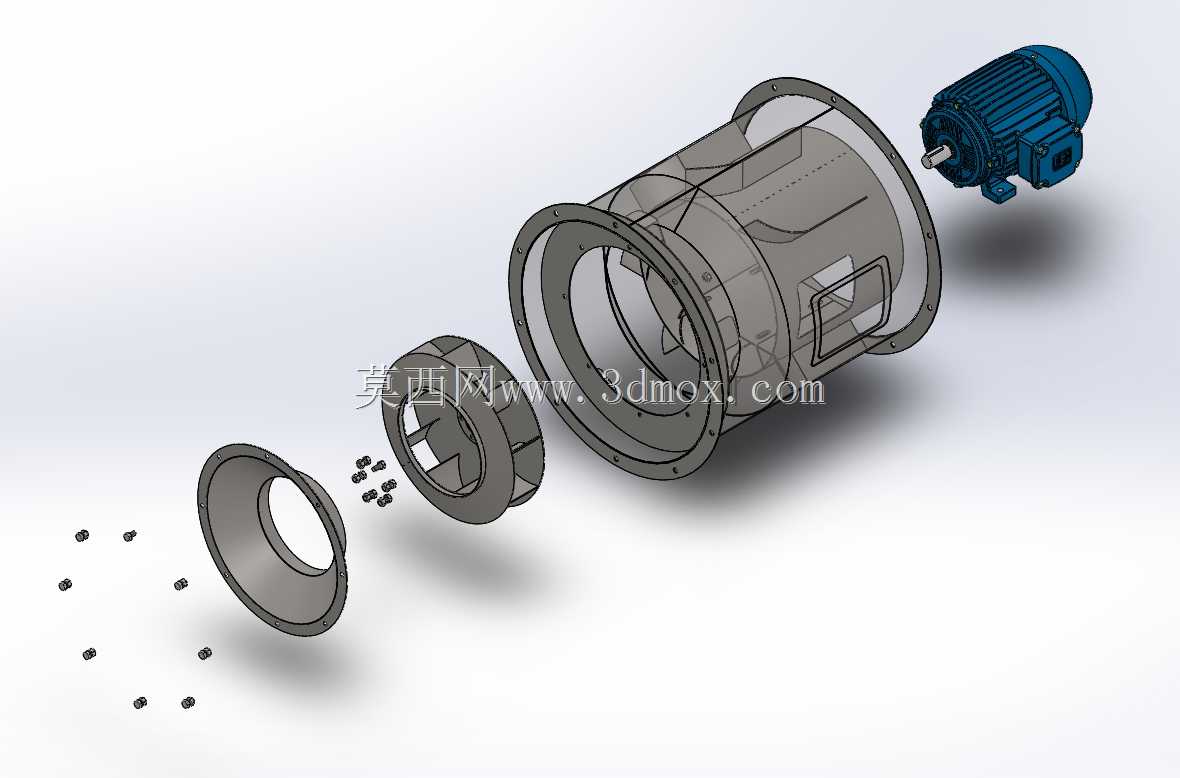

　　两端法兰的密封面采用平面密封结构，适配常用的橡胶密封垫或石棉密封垫，在额定压力范围内不会出现明显的气体泄漏，满足常规工业通风系统的密封要求。内置的驱动部件与叶轮采用直连结构，省去了皮带传动或齿轮传动的中间环节，传动损失更小，结构也更紧凑，同时减少了传动部件的维护点，长期运行的故障率更低。针对不同的使用场景，这款结构还可以通过调整叶片角度、叶轮直径来适配不同的流量与压损需求，不需要改动外部壳体与安装接口，具备较好的参数适配性，可覆盖一定范围内的工况需求，减少同系列产品的模具与加工工装投入。在气动性能设计上，额定工况点的选择兼顾了常用工业通风的阻力特性，不会出现工况点偏移后效率骤降的问题，在管网阻力出现一定幅度波动时，依然可以保持相对稳定的送风能力，适配管网阻力变化较大的通风系统使用。
